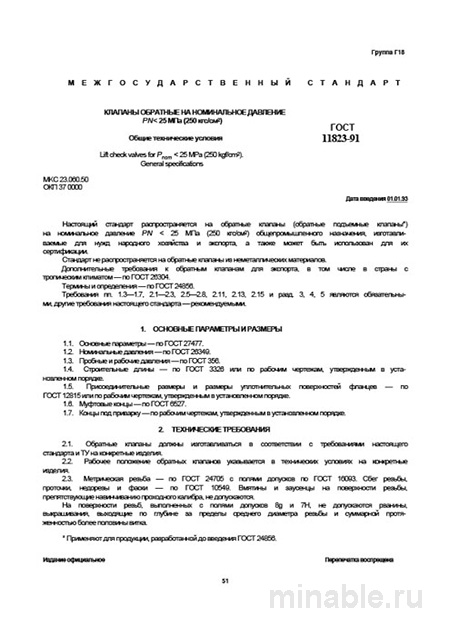

Обзор межгосударственного стандарта ГОСТ 11823-91: практическая интерпретация в производственной среде
В машиностроительной отрасли, особенно в сегментах энергетики, гидравлики и транспортного машиностроения, критическую значимость приобретает надежность функционирования запорной арматуры, включая обратные клапаны. Данные устройства обеспечивают регулирование потоков жидких и газообразных сред в трубопроводных системах. Межгосударственный стандарт ГОСТ 11823-91, регламентирующий требования к производству и испытаниям обратных клапанов, является основополагающим нормативным актом в этой области. Его положения сохраняют актуальность и в настоящее время, а понимание требований стандарта является необходимым для специалистов в области проектирования, производства и эксплуатации трубопроводных систем.
Область применения ГОСТ 11823-91
Стандарт ГОСТ 11823-91 устанавливает технические требования к обратным клапанам, предназначенным для использования в системах, работающих под давлением до 250 МПа и при температурах в диапазоне от -50 °C до +550 °C. Клапаны, соответствующие данному стандарту, находят применение в следующих областях:
-
Трубопроводные системы транспортировки нефти и газа.
-
Энергетические установки, включая тепловые и атомные электростанции.
-
Судовые энергетические установки.
-
Промышленные гидравлические системы.
Стандарт распространяется на обратные клапаны с условным проходом от 10 до 500 мм. В документе изложены общие требования к материалам, конструктивным особенностям и методам испытаний клапанов. Однако для отдельных типов клапанов, таких как подъемные, поворотные или шаровые, могут быть установлены дополнительные спецификации.
Материалы, используемые в конструкции клапанов
Выбор материалов для изготовления обратных клапанов осуществляется с учетом условий эксплуатации. В большинстве случаев применяются углеродистые, легированные или нержавеющие стали. Конкретные марки сталей должны соответствовать требованиям нормативных актов, включая предписания Ростехнадзора. Следует отметить, что качество материалов, используемых для изготовления седла и затвора клапана, напрямую влияет на его долговечность и надежность. В связи с этим, при приемке продукции необходимо тщательно проверять паспорта изделий, в которых должны быть указаны марки стали и другие характеристики для каждой партии.
Конструктивные особенности и методы испытаний
Обратный клапан должен обеспечивать герметичность в любом рабочем положении, если иное не указано в технической документации. Герметичность клапана проверяется методом гидравлических испытаний, при котором создается давление, превышающее номинальное в 1,5 раза. Важно, чтобы при проведении испытаний затвор находился в закрытом положении и выдерживал указанное давление без протечек.
Процедура приемки продукции
При приемке обратных клапанов необходимо провести следующие проверки:
-
Наличие технической документации, включая паспорт изделия и сертификаты на материалы.
-
Отсутствие видимых повреждений на корпусе и внутренних элементах клапана.
-
Соответствие маркировки изделия заявленным характеристикам, включая марку стали, номинальное давление и направление потока среды.
-
Соответствие геометрических параметров деталей указанным в технической документации.
-
Плавность и легкость работы затвора в различных положениях.
Сравнительный анализ с другими стандартами
Стандарт ГОСТ 11823-91 имеет ряд отличий от других нормативных актов, регулирующих производство обратных клапанов. В частности, он предназначен для использования в системах с высоким давлением. Ниже приведена сравнительная таблица, иллюстрирующая различия между ГОСТ 11823-91 и другими стандартами:
/ Параметр / ГОСТ 11823-91 / ГОСТ 27477-87 (Затворы обратные) / ANSI/API 594 / /----------/---------------/---------------------------------/--------------/ / Давление / до 250 МПа / до 25 МПа / до 420 МПа / / Типы клапанов / подъемные, поворотные, шаровые / поворотные (захлопки), межфланцевые / фланцевые поворотные, межфланцевые / / Область применения / высоконапорные системы / водоснабжение, канализация, промышленные системы / нефтегазовая промышленность, международные проекты /
Практические рекомендации
-
При получении продукции необходимо тщательно проверять наличие всей сопроводительной документации, включая паспорта изделий и сертификаты на материалы. Особое внимание следует уделить соответствию марки стали заявленным требованиям проекта.
-
Во время приемки продукции необходимо проводить проверку работоспособности клапана в том положении, в котором он будет установлен в трубопроводной системе.
-
Рекомендуется проводить повторные испытания клапана на месте эксплуатации, даже при наличии заводского акта испытаний.
-
При осмотре продукции следует уделять внимание состоянию уплотнительных поверхностей на предмет наличия повреждений.
-
Выбор типа и материала клапана должен осуществляться с учетом характеристик транспортируемой среды, включая давление, температуру и химический состав.
Заключение
Межгосударственный стандарт ГОСТ 11823-91 является важным нормативным документом, регламентирующим требования к обратным клапанам, эксплуатируемым в условиях высоких давлений. Соблюдение положений стандарта обеспечивает надежность и долговечность работы трубопроводных систем.
