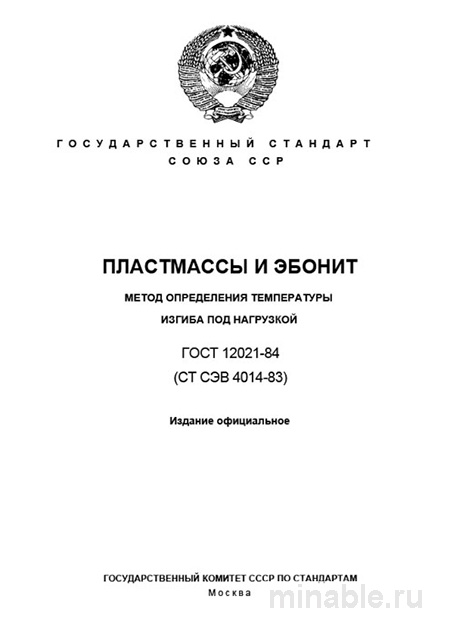

ГОСТ 12021-84: Разбор и Описание Метода Определения Температуры Изгиба

Обзор ГОСТ 12021-84: Применение в машиностроении

В современной машиностроительной отрасли наблюдается тенденция к использованию пластмасс и эбонита в качестве альтернативных материалов. Для оценки их поведения при нагреве необходимо учитывать их термомеханические характеристики. Одним из ключевых методов определения этих характеристик является измерение температуры изгиба под нагрузкой, что осуществляется в соответствии с ГОСТ 12021-84. Данный стандарт не только регламентирует процедуру контроля качества, но и предоставляет инженерам ценный инструмент для прогнозирования поведения материалов в реальных эксплуатационных условиях.

Цель и назначение стандарта

ГОСТ 12021-84 устанавливает методику измерения температуры, при которой образец из пластмассы или эбонита начинает изгибаться под воздействием заданной нагрузки. Основная цель данного стандарта — определить температурный порог, при котором материал теряет свою первоначальную форму под действием теплового и механического воздействия. Методика, описанная в стандарте, применяется для оценки качества сырья, полуфабрикатов и готовой продукции. Особое значение данный стандарт имеет для деталей, функционирующих в условиях переменного нагрева и механических нагрузок, таких как корпуса, подшипники, изоляционные элементы и уплотнительные прокладки. Результаты испытаний позволяют корректно подбирать размеры деталей при проектировании и сборке, особенно в случаях, когда детали подвержены значительным тепловым нагрузкам.

Методика проведения испытаний

Для обеспечения точности и воспроизводимости результатов испытаний необходимо использовать оборудование, соответствующее требованиям стандарта. В состав испытательной установки входят печь для равномерного нагрева, устройство для приложения нагрузки и измерительные приборы.

Оборудование и образцы

Оборудование должно обеспечивать равномерный нагрев образца с заданной скоростью. Нагрузка создается с использованием грузов, масса которых определяется в зависимости от характеристик испытуемого материала (обычно 1,8 или 0,45 МПа, в редких случаях 8 МПа). Особое внимание следует уделять радиусу закругления опор и пуансона, который должен составлять не менее 3 мм. Несоблюдение этого требования может привести к преждевременному разрушению образца вместо его изгиба.

Размеры образцов также регламентированы стандартом: длина должна быть не менее 110 мм, ширина — от 9,8 до 15 мм, толщина — от 3 до 4,2 мм. Эти параметры критически важны, поскольку от них зависит величина деформации образца при нагреве. Несоответствие размеров может существенно повлиять на точность результатов испытаний.

Условия проведения испытаний

Нагрев образца осуществляется со скоростью 50 ± 5 °C в час. Увеличение скорости нагрева может привести к неравномерному прогреву материала, что, в свою очередь, искажает результаты испытаний. Испытание прекращается в момент достижения образцом заданной деформации или его разрушения.

Контроль качества на производстве

Применение ГОСТ 12021-84 для контроля качества материалов является стандартной процедурой, однако она не проводится для каждой партии продукции из-за своей высокой стоимости и трудоемкости. Вместо этого, как правило, проверяется сертификат, подтверждающий соответствие испытаний требованиям стандарта. При анализе сертификата необходимо обратить внимание на следующие аспекты:

1. Величина нагрузки, при которой проводились испытания (1,8 или 0,45 МПа). Сравнение результатов возможно только при использовании одинаковой нагрузки.

2. Скорость нагрева образца. Этот параметр также должен быть указан в сертификате.

3. Соответствие размеров образцов требованиям стандарта. Несоответствие размеров может привести к искажению результатов испытаний.

Метод позволяет выявлять следующие дефекты материалов:

• Неоднородность структуры материала, что проявляется в значительных отклонениях результатов испытаний.

• Недоотверждение материала, характеризующееся его повышенной пластичностью и склонностью к деформации при нагреве.

• Использование материалов ненадлежащего качества, что может привести к снижению эксплуатационных характеристик готовых изделий.

Сравнение с другими стандартами

В практике оценки теплостойкости полимеров широко применяется также ГОСТ 15088-2014 (метод Мартенса). Эти два стандарта предназначены для различных целей и не могут быть взаимозаменяемы.

/ Характеристика / ГОСТ 12021-84 (изгиб под нагрузкой) / ГОСТ 15088-2014 (метод Мартенса) / /--------------------------------/-----------------------------------------------------------/----------------------------------------------------------/ / Сущность метода / Нагрев образца под постоянной нагрузкой с фиксацией температуры изгиба. / Нагрев образца при постоянной деформации с фиксацией температуры размягчения. / / Тип нагрузки / Статический изгиб (трехточечный метод). / Статический изгиб (консольный метод). / / Критерий оценки / Температура, при которой образец начинает изгибаться. / Температура, при которой глубина деформации достигает заданного значения. / / Назначение / Оценка устойчивости материала к деформации под нагрузкой. / Оценка термостойкости материала (температуры размягчения). / / Практическое применение / Определение максимальной температуры эксплуатации деталей под нагрузкой. / Определение максимальной температуры эксплуатации деталей без нагрузки. /

Выбор методики зависит от специфики применения детали. Для деталей, подвергающихся значительным механическим нагрузкам, предпочтительнее использовать ГОСТ 12021-84. Для деталей, не испытывающих значительных нагрузок, но требующих сохранения формы при высоких температурах, более подходящим будет ГОСТ 15088-2014.

Рекомендации для инженеров и специалистов по закупкам

Для эффективного применения ГОСТ 12021-84 рекомендуется учитывать следующие рекомендации:

1. Требовать от поставщика предоставления протоколов испытаний, подтверждающих соответствие продукции требованиям стандарта. Особое внимание следует уделять тому, чтобы испытания проводились именно по ГОСТ 12021-84, а не по ГОСТ 15088-2014, если для детали важна устойчивость к механическим нагрузкам.

2. Тщательно анализировать протоколы испытаний, обращая внимание на величину нагрузки, скорость нагрева и соответствие размеров образцов требованиям стандарта. Для жестких материалов (например, полиамида) обычно используется нагрузка 1,8 МПа, для мягких материалов (например, полиэтилена) — 0,45 МПа.

3. Вести систематическую базу данных результатов испытаний для каждой марки материала и поставщика. Это позволит оперативно выявлять отклонения в качестве продукции.

4. Визуально оценивать характер разрушения образцов после испытаний. Информация о типе разрушения (вязкий, хрупкий, с расслоением) может дать дополнительную информацию о качестве материала.

5. Учитывать реальные условия эксплуатации деталей при выборе материалов. Например, для деталей, работающих под нагрузкой 2 МПа при температуре 80 °C, рекомендуется выбирать материал с запасом прочности в 20-25 °C по сравнению с температурой изгиба, указанной в протоколе испытаний.
