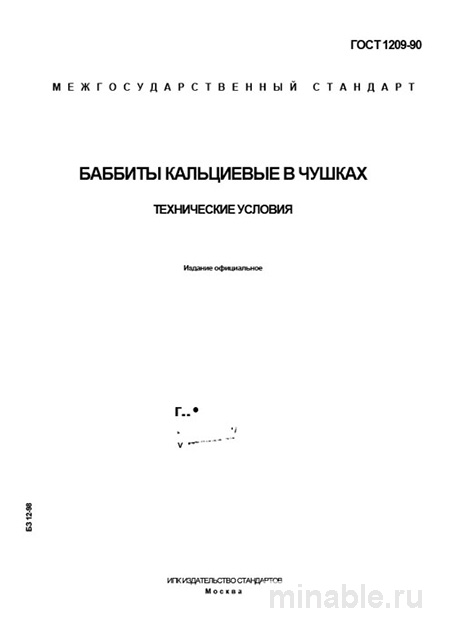

ГОСТ 1209-90: Баббиты кальциевые в чушках – Полный Комплексный Разбор

Обзор ГОСТ 1209-90: Кальциевые баббиты на практике

В машиностроении надежность узлов трения является критически важным фактором, определяющим срок службы оборудования. Выбор и контроль качества материалов для этих узлов представляют собой значимые задачи, требующие тщательного подхода. Среди множества сплавов, используемых в производстве подшипников скольжения, особое место занимают кальциевые баббиты, регламентируемые ГОСТ 1209-90. Несмотря на то, что данный стандарт был принят достаточно давно, он продолжает оставаться актуальным для специалистов, занимающихся эксплуатацией и обслуживанием тяжелого оборудования. Настоящий обзор направлен на предоставление информации о практическом применении данных сплавов.

Назначение кальциевых баббитов

ГОСТ 1209-90 устанавливает технические условия для кальциевых баббитов в чушках, предназначенных для заливки вкладышей подшипников скольжения. Характерной особенностью этих сплавов является отсутствие дорогостоящего олова в их составе. Основу кальциевых баббитов составляют кальций (0.85-1.15%), натрий (0.65-0.95%) и свинец, в который также могут быть добавлены другие элементы.

Данные сплавы находят применение в условиях повышенных нагрузок и экстремальных температур (до 100-120 °C). Примерами их использования являются вкладыши для паровых машин, мощные прокатные станы, турбогенераторы и железнодорожные транспортные средства. Основными преимуществами кальциевых баббитов являются высокая твердость и устойчивость к износу. Однако они обладают меньшей пластичностью и хуже прирабатываются по сравнению с традиционными оловянными баббитами.

Следует отметить, что при работе с кальциевыми баббитами необходимо учитывать их склонность к окислению и образованию тугоплавких шлаков. В связи с этим, при их заливке и обработке рекомендуется использовать специальные флюсы и строго соблюдать температурный режим плавления.

Основные требования стандарта

ГОСТ 1209-90 детально регламентирует все аспекты производства кальциевых баббитов, включая химический состав, физические свойства и форму чушек.

Марки и химический состав

Согласно стандарту, кальциевые баббиты подразделяются на две основные марки:

• БКА: баббит, не содержащий олова. В его состав входят кальций (0.85-1.15%), натрий (0.65-0.95%) и свинец.

• БК2: модифицированный баббит, содержащий 2-3% олова. Введение олова улучшает антифрикционные свойства и коррозионную стойкость сплава, однако он все еще значительно отличается от классических оловянных баббитов.

Стандарт также ограничивает содержание вредных примесей, таких как мышьяк, сурьма, железо и медь, которые могут негативно влиять на эксплуатационные характеристики баббитов.

Физические свойства и форма чушек

ГОСТ 1209-90 устанавливает следующие требования к физическим свойствам кальциевых баббитов и форме чушек:

• Твердость: не менее 32 HB для марки БКА и 30 HB для марки БК2.

• Ударная вязкость: не менее 0,5 Дж/см². Данный показатель свидетельствует о хрупкости материала и его непригодности для деталей, подверженных вибрационным нагрузкам.

• Температура плавления: в диапазоне от 320 до 350 °C.

Чушки кальциевых баббитов должны иметь массу не более 22 кг и форму усеченной пирамиды или параллелепипеда. При приемке продукции необходимо проводить визуальный осмотр поверхности чушек, обращая внимание на отсутствие шлаковых включений и сильной оксидной пленки.

Контроль качества баббитов

Приемка партии кальциевых баббитов является важной процедурой, обеспечивающей соответствие продукции требованиям стандарта. Каждая партия должна включать чушки одной марки и сопровождаться документом о качестве, в котором указываются:

• Наименование производителя.

• Марка сплава.

• Номер плавки.

• Результаты химического анализа.

• Дата изготовления.

Контроль качества осуществляется путем проверки 10% чушек из партии, но не менее пяти штук. В случае получения неудовлетворительных результатов проводится повторный контроль на удвоенной выборке, результаты которого являются окончательными для всей партии.

Методы контроля качества включают:

• Химический анализ: выполняется в специализированных лабораториях с использованием современного оборудования. Учитывая высокую склонность натрия и кальция к окислению, предпочтение отдается лабораториям, оснащенным современными аналитическими приборами.

• Контроль твердости: осуществляется на образцах, отлитых в металлические формы. Измерение твердости непосредственно на чушке может привести к неточным результатам.

• Визуальный осмотр: является наиболее простым и эффективным методом контроля. Поверхность чушек должна быть чистой, без рыхлых участков, потеков или капель. Излом чугуна должен быть мелкокристаллическим, однородным и серебристо-серым. Отсутствие четкой маркировки также является основанием для отказа от партии продукции.

Сравнение с другими сплавами

Для более полного понимания особенностей кальциевых баббитов, регламентированных ГОСТ 1209-90, проведем их сравнительный анализ с оловянными баббитами, регламентированными ГОСТ 132-74:

/ Параметр / ГОСТ 1209-90 (БКА, БК2) / ГОСТ 132-74 (Б83, Б89) / /---------------------------------/----------------------------------------------------------/-------------------------------------------------------/ / Основной состав / Свинец, кальций, натрий / Олово, сурьма, медь / / Преимущества / Высокая твердость, стойкость к ударам, низкая стоимость / Хорошие антифрикционные свойства, прирабатываемость, коррозионная стойкость / / Недостатки / Низкая пластичность, склонность к окислению / Высокая стоимость, меньшая твердость при высоких температурах/ / Твердость (HB) / 30-32 / 20-27 (в зависимости от марки) / / Ударная вязкость / 0,5 / 1,0-1,4 / / Применение / Тяжелое оборудование (прокатные станы, железнодорожный транспорт) / Высокооборотные механизмы (турбины, дизельные двигатели, насосы) /

Как следует из таблицы, кальциевые баббиты предназначены для эксплуатации в условиях повышенных нагрузок и экстремальных температур, в то время как оловянные баббиты применяются в скоростных и точных механизмах.

Рекомендации для специалистов

При работе с кальциевым баббитом рекомендуется учитывать следующие аспекты:

1. При выборе поставщика: необходимо требовать предоставления полного пакета документов, включая паспорт с номером плавки и результатами химического анализа. Рекомендуется отдавать предпочтение проверенным производителям.

2. При визуальном осмотре: следует обращать внимание на поверхность чушек. Допустимо наличие небольшой оксидной пленки, однако не должно быть рыхлых или крошащихся участков. Излом чугуна должен быть мелкокристаллическим, однородным и серебристо-серым. Крупные кристаллы или посторонние включения свидетельствуют о браке продукции.

3. При расплавлении: необходимо учитывать склонность кальция и натрия к окислению. Рекомендуется использовать флюсы, рекомендованные производителем, и строго соблюдать температурный режим плавления.

4. При возникновении сомнений: рекомендуется проводить отбор проб и отправлять их на анализ в независимую лабораторию. Это позволит избежать использования некачественной продукции, что может привести к значительным затратам на ремонт или замену оборудования.

Заключение

ГОСТ 1209-90 является важным нормативным документом, регламентирующим производство кальциевых баббитов. Понимание требований данного стандарта и его строгое соблюдение позволяют обеспечить надежную эксплуатацию оборудования в тяжелых условиях, снижая затраты на материалы без ущерба для качества продукции. Правильный выбор баббитов и тщательный контроль их качества являются ключевыми факторами, обеспечивающими долговечность и бесперебойную работу узлов трения.
