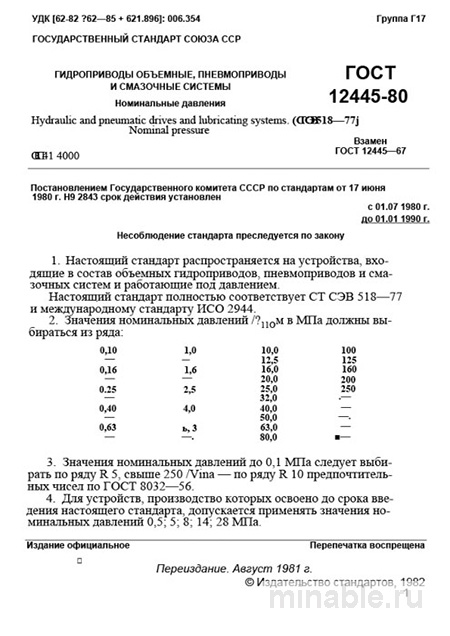

ГОСТ 12445-80: Гидроприводы и пневмоприводы - Полный разбор

Обзор ГОСТ 12445-80: номинальные давления для гидравлических и пневматических систем

В области машиностроения надежность и предсказуемость функционирования оборудования, функционирующего на основе гидравлических и пневматических систем, напрямую зависят от строгого соблюдения стандартов. Одним из ключевых стандартов в данной сфере является ГОСТ 12445-80 «Гидроприводы объемные, пневмоприводы и смазочные системы. Номинальные давления». Данный стандарт регламентирует значения номинальных давлений, необходимых для функционирования систем. Несмотря на то, что стандарт был принят достаточно давно, он продолжает сохранять свою актуальность и значимость. В настоящем обзоре проведен анализ данного стандарта с точки зрения практического применения, опираясь на многолетний опыт работы с соответствующим оборудованием.

Цель и назначение стандарта

ГОСТ 12445-80 устанавливает унифицированные значения номинальных давлений для гидравлических и пневматических систем. Эти значения представляют собой тщательно подобранный ряд параметров, необходимых для:

• Стандартизации процессов: обеспечение единообразия в работе с гидравлическими и пневматическими системами позволяет упростить процесс подбора совместимых компонентов от различных производителей.

• Обеспечения взаимозаменяемости: при выходе из строя компонентов системы их замена на аналогичные изделия от других производителей становится более простой и экономически эффективной.

• Повышения безопасности: все расчеты на прочность и выбор материалов производятся исходя из номинального давления, что способствует предотвращению аварийных ситуаций и других инцидентов.

Сфера применения стандарта охватывает гидравлические системы, функционирующие с использованием масел или иных жидкостей, пневматические системы, работающие со сжатым воздухом, а также смазочные системы.

Основные технические требования

Стандарт содержит таблицу с рядом номинальных давлений, выраженных в мегапаскалях (МПа): 0,63; 1; 1,6; 2,5; 6,3; 10; 16; 20; 25; 32; 40; 50; 63; 80; 100.

Важно отметить, что номинальное давление не является максимальным давлением, при котором система может функционировать. Оно представляет собой давление, при котором система способна работать в течение длительного времени без потери надежности. Временные скачки давления могут происходить, однако они должны быть учтены отдельно.

Согласно стандарту, номинальное давление определяется как максимальное давление, при котором система обеспечивает свою нормальную работу.

Материалы и расчеты на прочность

Хотя стандарт не содержит конкретных требований к материалам, он служит основой для проведения расчетов на прочность. Выбор давления из установленного ряда позволяет определить необходимые материалы и толщину стенок компонентов системы. Например, при проведении гидравлических испытаний используется пробное давление, которое обычно составляет 1,25-1,5 от номинального давления.

Методы проверки оборудования

При проведении проверки оборудования необходимо удостовериться в его соответствии требованиям стандарта. Для этого следует выполнить следующие действия:

1. Проверить наличие указания номинального давления из ряда ГОСТ 12445-80 в паспорте оборудования.

2. Ознакомиться с маркировкой на оборудовании: номинальное давление должно быть указано на табличке или других видимых элементах.

3. Убедиться в наличии сопроводительных документов, подтверждающих проведение испытаний на герметичность и прочность.

4. Провести выборочные испытания на опрессовочном стенде для проверки отсутствия утечек и повреждений.

Дифференциация с другими стандартами

Часто ГОСТ 12445-80 путают с другими нормативными документами. Основные различия между ними представлены в таблице:

/ Стандарт / Назначение / Регулируемые параметры / /----------------/------------------------------------------------------------/--------------------------------------------------------------------------------------------------------/ / ГОСТ 12445-80 / Установление номинальных давлений для гидро- и пневмосистем / Строгий математический ряд значений давления / / ГОСТ 356-80 / Арматура и детали трубопроводов / Условные, пробные и рабочие давления для арматурных элементов / / ГОСТ 26349-84 / Пневматические приводы / Общие технические требования к пневмоприводам /

Таким образом, при выборе давления следует руководствоваться ГОСТ 12445-80, затем подбирать арматуру в соответствии с ГОСТ 356-80 и проводить проверку всех компонентов по ГОСТ 26349-84.

Практические рекомендации для инженеров и технологов

1. При проектировании оборудования необходимо строго следовать установленному ряду номинальных давлений, избегая произвольного выбора значений. Это позволяет упростить процесс разработки и снизить затраты.

2. В технической документации на закупку оборудования обязательно следует указывать требование соответствия номинального давления значениям, установленным в ГОСТ 12445-80.

3. При приемке оборудования необходимо:

   • Первоочередно проверять наличие маркировки, указывающей номинальное давление. Отсутствие маркировки является основанием для отказа от приемки.

   • Требовать предоставления полного комплекта технической документации, включающей результаты испытаний на герметичность и прочность.

   • Проводить визуальный осмотр на предмет выявления возможных дефектов, таких как несоответствие давления, утечки или деформации компонентов.

4. В процессе эксплуатации рекомендуется вести журнал учета ремонтных работ, фиксируя номинальное давление замененных компонентов. Это позволит оперативно выявлять и устранять возникающие неисправности.

Заключение

ГОСТ 12445-80 является важным нормативным документом, обеспечивающим надежность и экономическую эффективность производственных процессов. Его корректное применение способствует созданию качественных и безопасных систем. Понимание и соблюдение требований данного стандарта является показателем профессионализма и залогом успешной эксплуатации оборудования.
