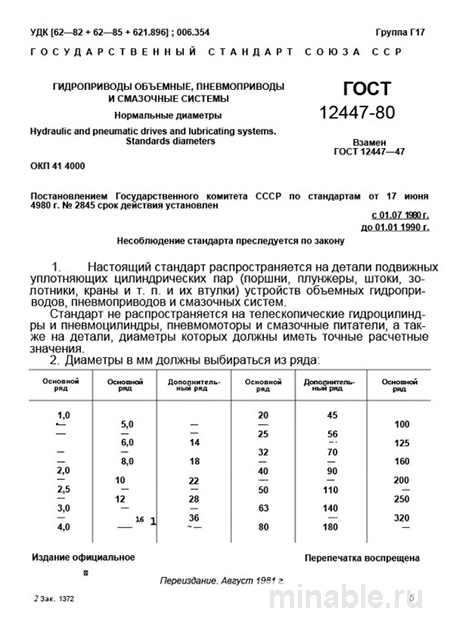

ГОСТ 12447-80: Детальный разбор гидроприводов, пневмоприводов и смазочных систем

Обзор стандарта ГОСТ 12447-80: Размеры деталей в гидравлических и пневматических системах

В области машиностроения, где предъявляются высокие требования к точности и надежности, критически важно, чтобы все компоненты системы соответствовали установленным стандартам. ГОСТ 12447-80 является ключевым нормативным документом, который регулирует размеры деталей в гидравлических (использующих жидкости под давлением) и пневматических (использующих газы) системах. Эти системы находят широкое применение в различных технических устройствах, включая станки, прессы, экскаваторы и автоматические производственные линии.

Цель и назначение стандарта

Основная цель ГОСТ 12447-80 заключается в установлении унифицированных размеров для компонентов гидравлических и пневматических систем. Это позволяет обеспечить взаимозаменяемость деталей, что существенно упрощает процесс проектирования, производства и эксплуатации оборудования. Стандарт предотвращает ошибки и несоответствия при сборке и замене компонентов, обеспечивая надежное функционирование системы.

Перечень стандартных размеров

ГОСТ 12447-80 предлагает три ряда стандартных размеров, которые охватывают широкий диапазон значений:

1. Основной ряд: 1, 1.25, 1.6, 2.0, 2.5, 3.2, 4.0, 5.0, 6.3, 8.0, 10.0, 12.5, 16.0, 20.0, 25.0, 32.0, 40.0, 50.0, 63.0, 80.0, 100.0 мм.

2. Дополнительный ряд: 1.1, 1.4, 1.7, 2.2, 2.8, 3.6, 4.5, 5.6, 7.1, 9.0, 11.2, 14.0, 18.0, 22.4, 28.0, 36.0, 45.0, 56.0, 71.0, 90.0 мм.

3. Второй дополнительный ряд: 2.0, 2.2, 2.8, 3.6, 4.5 мм.

Эти ряды размеров основаны на простых математических соотношениях, что облегчает масштабирование параметров системы. При отсутствии необходимого размера в основном ряду рекомендуется выбирать ближайший стандартный размер из дополнительного ряда. Однако предпочтительным является использование размеров из основного ряда, так как они наиболее широко представлены на рынке и обеспечивают лучшую совместимость с запасными частями и инструментами.

Методы контроля качества

Стандарт ГОСТ 12447-80 не регламентирует конкретные материалы, из которых должны быть изготовлены детали, а также не устанавливает допуски на их размеры. Однако он предоставляет основу для оценки соответствия компонентов системы.

Процесс контроля качества включает следующие этапы:

1. Анализ маркировки: На каждой детали должна быть указана информация о её геометрических параметрах, включая диаметр.

2. Измерение размеров: Для проверки соответствия деталей установленным стандартам используются измерительные инструменты, такие как линейки, микрометры и штангенциркули.

3. Функциональная проверка: Оценивается возможность сопряжения деталей между собой, включая их посадку и взаимодействие в рабочих условиях.

Сравнительный анализ с другими стандартами

ГОСТ 12447-80 часто путают с ГОСТ 8734-75, который регулирует размеры труб. Однако эти стандарты имеют различные области применения и регламентируют разные параметры.

/ Параметр / ГОСТ 12447-80 / ГОСТ 8734-75 (Трубы) / ISO 4392-1 (Опоры для гидроцилиндров) / /---------------------------------------------/--------------------------------------------/--------------------------------------------/------------------------------------------/ / Регулируемый параметр / Размеры деталей внутри гидроаппаратуры / Размеры труб и их стенок / Размеры опор для гидроцилиндров / / Обозначение размеров / Условный проход (Dy) / Наружный диаметр и толщина стенок / Диаметр отверстий и другие размеры / / Требования к допускам / Не установлены / Установлены строгие допуски / Установлены точные размеры и допуски / / Область применения / Проектирование гидроаппаратуры / Выбор и закупка труб / Замена гидроцилиндров /

Рекомендации для инженеров и специалистов по закупкам

Для инженеров:

• Рекомендуется использовать размеры из основного ряда для обеспечения совместимости с запасными частями и инструментами.

• В проектной документации необходимо указывать размеры деталей с обязательной ссылкой на ГОСТ 12447-80.

• При разработке технических требований следует учитывать, что стандартные размеры являются ориентировочными и могут требовать уточнения в соответствии с другими стандартами.

Для специалистов по закупкам:

• При оформлении заказов необходимо требовать от поставщиков подтверждения соответствия размеров деталей требованиям ГОСТ 12447-80.

• При приемке товаров следует проверять маркировку и соответствие основных размеров установленным стандартам.

• Для оперативного контроля рекомендуется иметь под рукой таблицу стандартных размеров.

Заключение

ГОСТ 12447-80 играет ключевую роль в стандартизации размеров деталей для гидравлических и пневматических систем, обеспечивая их взаимозаменяемость и совместимость. Соблюдение данного стандарта способствует повышению надежности и эффективности эксплуатации оборудования, а также снижению затрат на его обслуживание и ремонт.
