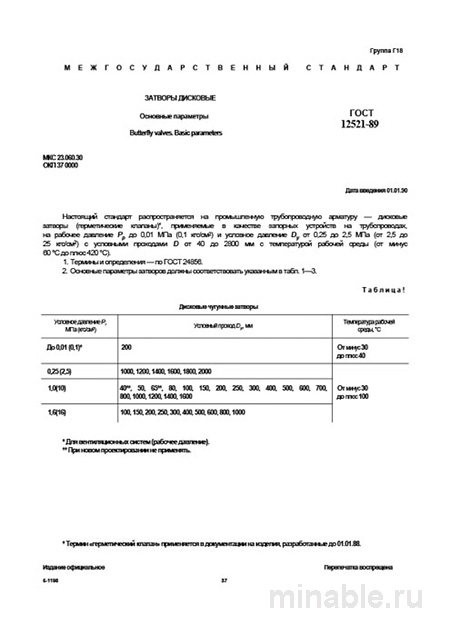

Обзор ГОСТ 12521-89: Практический взгляд на стандарт для дисковых затворов
Назначение и область применения
ГОСТ 12521-89 является нормативным документом, который устанавливает основные параметры и размеры для дисковых затворов, используемых в трубопроводных системах. Стандарт регламентирует параметры дисков, применяемых для перекрытия потоков различных рабочих сред, включая воду, пар, воздух и другие газы, при температуре до 200 °C.
Основные требования и параметры
Стандарт включает таблицы с допустимыми отклонениями и размерами, которые являются основой для разработки чертежей и технологий.
Геометрические параметры
-
Высота и длина диска: Стандарт определяет точные размеры, обеспечивающие правильную установку диска в трубопровод.
-
Диаметр отверстия в диске: Указанный параметр гарантирует беспрепятственное прохождение рабочей среды через диск.
-
Угол поворота диска: Устанавливается допустимый угол поворота, исключающий контакт диска с краями трубы и повышающий долговечность изделия.
-
Расположение отверстий для крепления: Стандарт регламентирует расположение крепежных отверстий, что обеспечивает корректную установку привода и предотвращает перекосы.
Материалы и условия эксплуатации
Стандарт не регламентирует материалы изготовления дисков, однако предоставляет рекомендации, учитывающие условия эксплуатации. Обычно корпус изготавливается из чугуна, а диск из стали. Выбор материала уплотнения (резина, пластик и др.) зависит от характеристик рабочей среды.
Контроль качества
После изготовления диски подвергаются следующим видам контроля:
-
Визуальный осмотр: Выявление трещин и других дефектов литья.
-
Измерение геометрических параметров: Проверка соответствия размеров требованиям стандарта с использованием специализированных инструментов.
-
Испытание на герметичность: Проверка способности диска удерживать давление рабочей среды, что позволяет выявить дефекты конструкции.
Сравнительный анализ с другими стандартами
Для более глубокого понимания значимости ГОСТ 12521-89 его целесообразно сопоставить с другими стандартами, регулирующими аналогичную продукцию.
/ Параметр сравнения / ГОСТ 12521-89 / ГОСТ 28343-94 / ГОСТ 5762-2002 / /--------------------/---------------/--------------/-----------------/ / Назначение стандарта / Унификация размеров дисковых затворов / Общие требования к поворотным дискам / Общие требования к трубопроводной арматуре / / Диапазон диаметров / 50–120 мм / 50–200 мм, а также больше / Зависит от типа арматуры / / Диапазон давления / 0,1–2,5 МПа / 0,25–4,0 МПа / До 10 МПа / / Уровень детализации / Высокий (конкретные параметры) / Средний (обобщенные требования) / Низкий (общие принципы) / / Регулирование материалов / Не регламентирует / Да (рекомендации по выбору материалов) / Да (общие требования к материалам) /
Рекомендации для специалистов
Для технологов и конструкторов
-
Использовать стандарт как основу для разработки проектной документации, не изменяя регламентированные размеры.
-
При выборе материалов для уплотнения учитывать условия эксплуатации и рекомендации производителя.
Для специалистов по закупкам и контролю качества
-
Включать ссылки на ГОСТ 12521-89 в технические задания, а также учитывать другие нормативные документы.
-
При приемке изделий проверять наличие сертификатов на материалы, соответствие геометрических параметров требованиям стандарта и корректность установки диска.
-
Особое внимание уделять выявлению дефектов литья, неровностей на фланцах и проведению испытаний на герметичность.
Заключение
ГОСТ 12521-89, несмотря на его давность, остается актуальным и важным нормативным документом, регламентирующим параметры дисковых затворов. Чёткие и понятные требования стандарта обеспечивают взаимозаменяемость изделий, что способствует надежности и долговечности трубопроводных систем.
