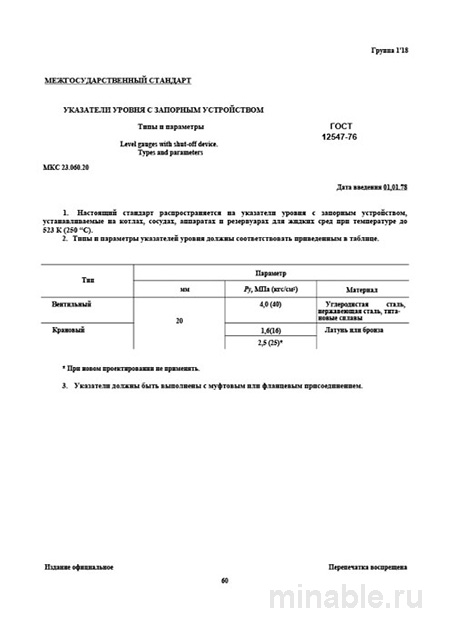

ГОСТ 12547-76: Указатели уровня с запорным устройством - Полный разбор

Обзор стандарта ГОСТ 12547-76

Введение

Стандарт ГОСТ 12547-76 регламентирует требования к указателям уровня жидкости с запорным механизмом, предназначенным для эксплуатации в условиях высокого давления или вакуума. Эти устройства являются неотъемлемой частью систем контроля уровня жидкости в различных технологических аппаратах, резервуарах и сосудах, обеспечивая их безопасную и надежную эксплуатацию. В данном обзоре представлено подробное описание стандарта, его основных положений и практических рекомендаций по применению.

Область применения

Указатели уровня жидкости с запорным механизмом используются для визуального контроля уровня жидкости в технологических аппаратах, таких как резервуары, сосуды под давлением и вакуумные системы. Эти устройства должны обеспечивать возможность безопасной замены отдельных компонентов без необходимости остановки оборудования и сброса давления. Они находят широкое применение в химической, нефтяной, пищевой и энергетической промышленности.

Конструктивные особенности

Указатели уровня с запорным механизмом классифицируются по следующим признакам:

1. Тип запорного клапана:

   • Конусные клапаны – предпочтительны для работы в условиях высокого давления и агрессивных сред.

   • Шаровидные клапаны – обеспечивают более плавное открытие и закрытие, но менее устойчивы к высоким давлениям.

2. Количество запорных клапанов:

   • Одноклапанные устройства – подходят для менее требовательных условий эксплуатации.

   • Двухклапанные устройства – рекомендуются для работы в условиях повышенного давления и в потенциально опасных средах.

3. Форма указателя уровня:

   • Прямые указатели – обеспечивают прямое наблюдение за уровнем жидкости.

   • Угловые указатели (под углом 90° или 135°) – предпочтительны для аппаратов с нестандартной конструкцией штуцера.

Материалы и технические характеристики

Стандарт ГОСТ 12547-76 устанавливает требования к материалам, из которых изготавливаются компоненты указателей уровня:

• Корпуса: изготавливаются из углеродистой или нержавеющей стали, а также из латуни.

• Уплотнительные элементы: изготавливаются из резины, фторопласта или других материалов, устойчивых к воздействию агрессивных сред.

Основные технические характеристики включают:

• Диапазон давления: от 0,1 до 20 МПа.

• Диаметр корпуса: от 10 до 25 мм.

• Диапазон рабочих температур: от -60 до +200 °C.

Методы контроля качества

Качество указателей уровня жидкости подлежит обязательному контролю в соответствии с требованиями стандарта. Проверка включает следующие этапы:

1. Визуальный осмотр:

   • Проверка маркировки на корпусе устройства.

   • Осмотр резьбовых соединений на предмет дефектов.

   • Проверка состояния стекла на наличие трещин и сколов.

2. Функциональные испытания:

   • Проверка герметичности устройства под давлением, превышающим рабочее в 1,25-1,5 раза.

   • Проверка плавности хода запорного клапана.

Сравнение с аналогичными стандартами

ГОСТ 12547-76 отличается от других стандартов, регулирующих устройства контроля уровня жидкости, следующими параметрами:

/ Параметр / ГОСТ 12547-76 / ГОСТ 12678-83 / ГОСТ 12677-90 / /---------/--------------/---------------/--------------/ / Назначение / Контроль уровня под давлением / Контроль уровня в ненапорных сосудах / Контроль уровня в котлах / / Запорный клапан / Обязателен / Не предусмотрен / Не предусмотрен / / Максимальное давление / До 20 МПа / До 0,07 МПа / До 25 МПа и выше / / Особенности / Безопасность при замене / Простота и низкая стоимость / Повышенные требования к материалам /

Практические рекомендации

1. Для инженеров и проектировщиков:

   • При работе с вязкими или кристаллизующимися жидкостями рекомендуется использовать угловые указатели с увеличенным диаметром стекла.

   • Для агрессивных сред следует выбирать устройства из нержавеющей стали.

   • При давлении выше 0,07 МПа рекомендуется использовать двухклапанные устройства.

2. Для специалистов по закупкам и контролю качества:

   • Запрашивать полный комплект документации, включая сертификат соответствия и паспорт изделия.

   • Проводить визуальный осмотр и функциональные испытания устройств.

   • Обращать внимание на возможные дефекты, такие как несоосность деталей, шероховатости поверхностей и повреждения резьбовых соединений.

Заключение

ГОСТ 12547-76 является важным нормативным документом, регулирующим требования к указателям уровня жидкости с запорным механизмом. Понимание и соблюдение положений стандарта обеспечивает надежную и безопасную эксплуатацию оборудования, предотвращая возможные аварии и поломки.
