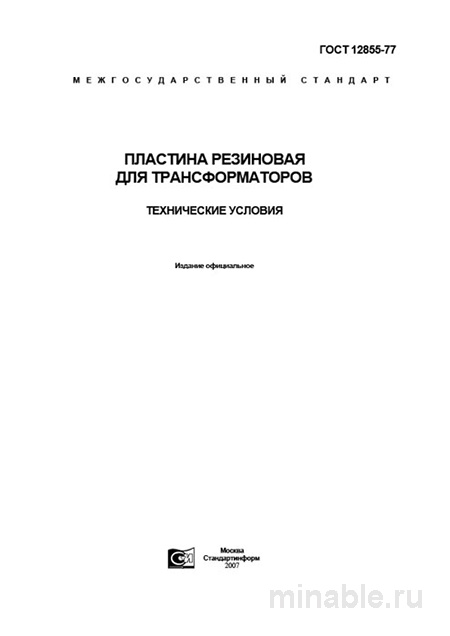

Обзор ГОСТ 12855-77: технические требования к резиновым пластинам для силовых трансформаторов
В процессе производства энергетического оборудования, включая силовые трансформаторы, критическое значение имеет надежность всех компонентов, включая уплотнительные элементы. Резиновые пластины, предназначенные для герметизации маслонаполненных систем, играют ключевую роль в обеспечении долговечности и безопасности эксплуатации трансформаторов. ГОСТ 12855-77 регламентирует технические требования к данным изделиям, учитывая специфические условия их эксплуатации. В данном обзоре представлен анализ стандарта с точки зрения профессионального сообщества.
Назначение и область применения стандарта
ГОСТ 12855-77 устанавливает технические требования к резиновым уплотнительным пластинам, используемым в силовых трансформаторах, а также в других электротехнических устройствах, работающих в условиях воздействия трансформаторного масла при температуре от -60°C до +100°C. Стандарт разработан с учетом специфики эксплуатации резиновых изделий в агрессивных средах, где обычные материалы теряют свои эксплуатационные характеристики.
Состав и характеристики резиновых пластин
Для изготовления пластин используется специализированная резиновая смесь на основе бутадиен-нитрильного каучука (БНК), обладающая высокой маслостойкостью. В состав смеси могут быть введены добавки, повышающие морозостойкость материала. Пластины выпускаются в виде рулонов или листов толщиной от 0,4 до 6 мм и шириной от 40 до 150 мм. Геометрические параметры изделий должны обеспечивать их равномерность и целостность при эксплуатации.
Основные технические требования
-
Стабильность размеров: При погружении в трансформаторное масло пластины не должны увеличивать свои размеры более чем на 15% в течение 24 часов.
-
Твердость: Материал должен обладать оптимальной твердостью для обеспечения плотного прилегания к различным поверхностям, при этом сохраняя достаточную гибкость.
-
Прочность на растяжение: Пластины должны выдерживать значительные растягивающие нагрузки без разрушения.
-
Устойчивость к сжатию: Изделия должны сохранять форму и размеры при длительном воздействии постоянного давления.
-
Морозостойкость: Резиновые пластины должны сохранять свои эксплуатационные свойства при температуре до -50°C, не становясь хрупкими.
Методы контроля качества
Контроль качества резиновых пластин включает несколько этапов:
-
Визуальная проверка: Изделия должны соответствовать требованиям по внешнему виду, не содержать трещин, посторонних включений и других дефектов.
-
Измерение толщины: Толщина пластин проверяется с использованием микрометра в соответствии с установленными допусками.
-
Лабораторные испытания: Включают проверку на набухание в трансформаторном масле, измерение твердости по Шору, а также оценку устойчивости к растяжению и сжатию.
Обоснование необходимости применения специализированных резиновых пластин
Использование резиновых пластин, не соответствующих требованиям ГОСТ 12855-77, может привести к негативным последствиям, включая утечку трансформаторного масла, снижение эффективности работы оборудования и его преждевременный выход из строя. Обычные резиновые изделия не обладают необходимыми характеристиками для эксплуатации в условиях высоких температур и агрессивной среды.
Рекомендации для специалистов
При выборе поставщика:
-
Запрашивать сертификаты и протоколы испытаний на соответствие продукции требованиям ГОСТ 12855-77.
-
Обращать внимание на наличие ссылок на стандарт в технической документации.
При приемке и проверке качества:
-
Проводить визуальный осмотр изделий на предмет дефектов.
-
Измерять толщину пластин микрометром в соответствии с установленными допусками.
-
При необходимости направлять образцы на лабораторные испытания для оценки маслостойкости и других характеристик.
В процессе эксплуатации и хранения:
-
Хранить резиновые пластины в сухом, темном месте, защищенном от воздействия прямых солнечных лучей и источников тепла.
-
Соблюдать сроки хранения, указанные в технической документации, учитывая возможные изменения эксплуатационных свойств материала.
Заключение
ГОСТ 12855-77 является основополагающим нормативным документом, регламентирующим требования к резиновым пластинам, используемым в маслонаполненных трансформаторах и электротехнических устройствах. Соблюдение положений стандарта обеспечивает надежность и долговечность оборудования, минимизируя риски аварийных ситуаций и простоев.
