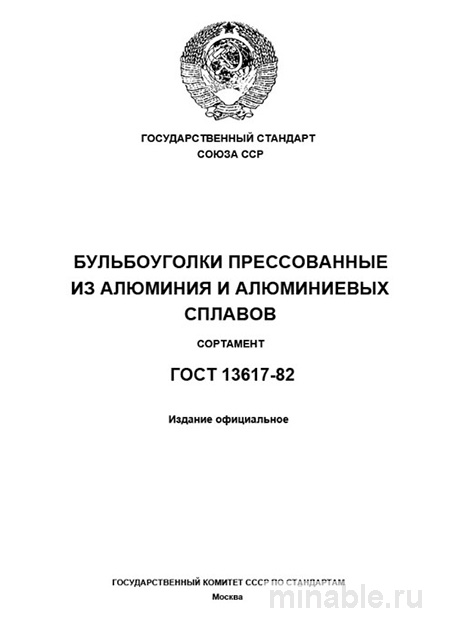

Обзор стандарта ГОСТ 13617-82: Алюминиевые уголки с утолщением полок (бульбовые) в современном машиностроении
В машиностроительной отрасли, особенно в судостроении и вагоностроении, где критическое значение имеет масса конструкции, а требования к прочности являются высокими, используются специализированные уголки. ГОСТ 13617-82 регламентирует производство и применение таких уголков, изготовленных из алюминиевых сплавов. Знание положений данного стандарта является необходимым для обеспечения надежности и качества выпускаемой продукции.
Назначение и области применения алюминиевых уголков с утолщением полок
Данный стандарт описывает технологию производства прессованных уголков из алюминиевых сплавов, имеющих утолщение на одной из полок (бульбу). Основная функция бульб заключается в повышении прочности уголка при сохранении его массы. Такие уголки находят применение в конструкциях, подверженных значительным изгибающим нагрузкам, таких как:
-
Корпуса судов (например, в качестве шпангоутов и стрингеров);
-
Каркасы железнодорожных вагонов, цистерн и трамваев;
-
Силовые элементы грузовых автомобилей и прицепов;
-
Опорные конструкции и рамы специализированной техники.
Использование алюминиевых уголков с утолщенными полками позволяет снизить металлоемкость конструкций на 25%, при этом сохраняя их прочностные характеристики. Однако следует учитывать, что бульба предназначена исключительно для восприятия нагрузок и не является элементом, упрощающим монтаж.
Основные технические требования к уголкам
Материалы
Прессованные уголки изготавливаются из алюминиевых сплавов, соответствующих требованиям ГОСТ. Наиболее распространенные сплавы включают:
-
АД31Т – применяется для конструкций, не подверженных экстремальным нагрузкам. Характеризуется хорошей свариваемостью и коррозионной стойкостью.
-
АМг6 – используется в конструкциях, требующих повышенной прочности и коррозионной стойкости, например, в судостроении.
-
1915 и 1925 – высокопрочные сплавы, применяемые в авиационной и космической промышленности, а также в специальных наземных транспортных средствах.
Выбор сплава должен осуществляться с учетом конкретных эксплуатационных условий и требований к конструкции.
Размеры и допуски
Алюминиевые уголки выпускаются в широком диапазоне размеров, начиная от 25x16x3 мм и заканчивая 120x60x6 мм. Для каждого типоразмера указываются следующие параметры:
-
Площадь поперечного сечения;
-
Масса одного метра профиля;
-
Другие важные геометрические характеристики, необходимые для инженерных расчетов.
Допуски на отклонения размеров зависят от класса точности уголков:
-
Класс точности П (повышенная) – применяется для ответственных конструкций.
-
Класс точности Н (нормальная) – наиболее распространенный класс.
-
Класс точности С (свободная) – используется для менее ответственных конструкций.
Особое внимание при приемке продукции следует уделять проверке толщины стенки и равномерности утолщения, что существенно влияет на прочность конструкции.
Методы контроля качества уголков
Контроль качества уголков осуществляется в соответствии с установленными стандартами и включает следующие этапы:
-
Визуальный осмотр: Поверхность уголков должна быть чистой, без дефектов, таких как трещины, раковины, следы коррозии или механические повреждения. Допустимы незначительные следы от прессования.
-
Измерение геометрических параметров: Для контроля размеров используются специализированные измерительные инструменты, такие как штангенциркули и микрометры. Измерения проводятся на нескольких образцах из партии.
-
Проверка сопроводительной документации: Необходимо удостовериться в наличии сертификата соответствия, в котором указаны марка сплава, класс точности, результаты проведенных испытаний и другие важные данные.
Возможные дефекты продукции включают:
-
Непропрессованные зоны (пресс-квилет);
-
Искривление профиля;
-
Глубокие царапины и другие механические повреждения поверхности.
Сравнение с другими стандартами
ГОСТ 13617-82 отличается от других стандартов, таких как ГОСТ 8617-81, наличием утолщения на одной из полок. Это придает бульбовым уголкам повышенную прочность и устойчивость к изгибающим нагрузкам, но ограничивает их универсальность.
/ Параметр / ГОСТ 13617-82 (Уголки с утолщением полок) / ГОСТ 8617-81 (Уголки равнополочные) / /-------------------------------/-------------------------------------------/------------------------------------/ / Назначение / Силовые элементы / Элементы обшивки, декоративные конструкции / / Основное преимущество / Высокий момент инерции, сопротивление изгибу / Универсальность, простота монтажа / / Типоразмеры / 120x60x6 мм / 100x100x8 мм / / Допуски по толщине / Нормальные (Н) / Свободные (С) / / Стоимость / Выше / Ниже /
Рекомендации для специалистов и заказчиков
При выборе и заказе продукции
-
Выбор сплава должен осуществляться на основании реальных эксплуатационных нагрузок, без избыточного запаса прочности.
-
В заявке на поставку необходимо указывать точный номер профиля, марку сплава и класс точности.
-
Для конструкций, требующих высокой усталостной прочности, рекомендуется проводить контроль сплошности уголков.
При приемке продукции
-
Необходимо проверять маркировку на каждом изделии.
-
Данные в сертификате соответствия должны соответствовать заявленным требованиям.
-
Визуальный осмотр поверхности должен включать проверку на наличие дефектов.
-
Для контроля толщины стенки рекомендуется использовать микрометр.
ГОСТ 13617-82 является важным нормативным документом, обеспечивающим производство легких, прочных и надежных конструкций. Понимание особенностей данного стандарта позволяет минимизировать риски, связанные с дефектами продукции, и оптимизировать затраты на материалы.
