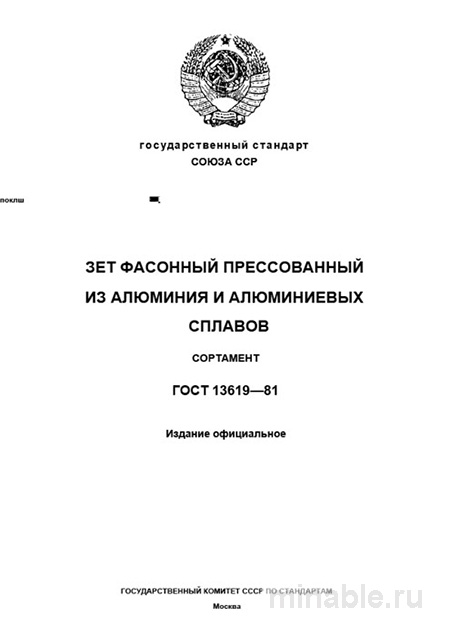

Обзор ГОСТ 13619-81: официальное разъяснение
В машиностроительной отрасли, особенно при проектировании несущих конструкций, кронштейнов и каркасов, критически важно правильно подбирать материалы. ГОСТ 13619-81 представляет собой нормативный документ, регламентирующий выбор алюминиевых профилей, что позволяет инженерам и технологам обеспечивать требуемые характеристики изделий. Стандарт не ограничивается перечислением размеров, а содержит комплекс требований, определяющих качество, надежность и экономическую целесообразность использования продукции.
Цель и назначение стандарта
ГОСТ 13619-81 описывает прессованные алюминиевые профили с прямоугольным зетовым сечением, где стенки и полки имеют одинаковую ширину. Такие профили применяются в конструкциях, требующих высокой прочности и устойчивости.
Примеры применения:
-
Каркасы и рамы для вагонов, автомобильных и станковых конструкций.
-
Опорные элементы и направляющие системы.
-
Усиление конструкций и формирование ребер жесткости.
-
Балки для перекрытий и технологических платформ.
Критические аспекты выбора профиля
Один из ключевых аспектов — смещение центра тяжести профилей. Этот фактор необходимо учитывать при проектировании, чтобы обеспечить устойчивость конструкции. Игнорирование данного параметра может привести к необходимости увеличения объема материала или снижению надежности конструкции.
Технические характеристики
В стандарте регламентируются следующие параметры профилей:
-
Высота стенки: от 30 до 200 мм.
-
Ширина полок: от 16 до 65 мм.
-
Толщина стенок и полок: от 3 до 10 мм.
Материалы изготовления
Профили изготавливаются из различных алюминиевых сплавов, различающихся по механическим свойствам и стоимости:
-
Технический алюминий (АД, АД1, АДС): используется для легких конструкций, требующих коррозионной стойкости или электропроводности.
-
Конструкционные сплавы (АД31, АД33, АД35): наиболее распространенные, обладающие высокой прочностью и хорошей обрабатываемостью.
-
Высокопрочные сплавы (1915, 1925): применяются в конструкциях с повышенными нагрузками, но требуют более сложных технологических процессов.
Наиболее часто используется сплав АД31Т1.0, который обеспечивает оптимальное сочетание эксплуатационных характеристик и стоимости.
Контроль качества
При поступлении партии профилей необходимо провести контроль качества, включающий следующие этапы:
-
Проверка сопроводительной документации: паспорт качества или сертификат, содержащий информацию о марке сплава, состоянии материала (например, закаленный и состаренный) и его прочностных характеристиках.
-
Визуальный осмотр: отсутствие дефектов поверхности (заусенцев, трещин, неровностей), равномерность цвета.
-
Измерение параметров: проверка соответствия размеров профиля заявленным значениям, а также прямолинейности. Для этого профиль укладывается на ровную поверхность.
Сравнительный анализ с другими профилями
Зетевые профили часто сравнивают с швеллерами и неравнополочными уголками. Однако наиболее близким аналогом является профиль с наклонными полками, описанный в ГОСТ 13618-81.
/ Параметр / ГОСТ 13619-81 (Прямоугольный "Зет") / ГОСТ 13618-81 (Наклонный "Зет") / /----------/--------------------------------------/----------------------------------/ / Назначение / Для конструкций с плотным контактом с другими элементами / Для менее нагруженных конструкций / / Геометрия / Полки строго параллельны / Полки с наклоном 10° или 16° / / Преимущество / Лучше прилегает, удобен в монтаже, стабилен под нагрузкой / Легче по весу, проще извлекать из формы / / Типовые допуски / Более строгие по перекосу и ширине полок / Допуски шире /
Прямоугольный профиль (ГОСТ 13619-81) предпочтительнее для конструкций, требующих высокой точности и надежности соединений.
Рекомендации для специалистов
При оформлении заказов необходимо указывать полный номер профиля, марку сплава и его состояние. Например: "Профиль ЗП 50х30х3 ГОСТ 13619-81 из сплава АД31Т1".
При приемке продукции рекомендуется использовать измерительные инструменты, такие как штангенциркуль, и проверять профиль на ровной поверхности.
При обработке профиля следует учитывать его волокнистую структуру, используя для резки фрезы или пилы с мелкими зубьями.
Сварка профилей должна проводиться методом аргонодуговой сварки, чтобы не ухудшать прочностные характеристики конструкции.
Заключение
ГОСТ 13619-81 является важным нормативным документом, обеспечивающим высокое качество и надежность алюминиевых профилей. Правильное применение стандарта позволяет создавать долговечные и устойчивые конструкции без излишнего расхода материалов.
