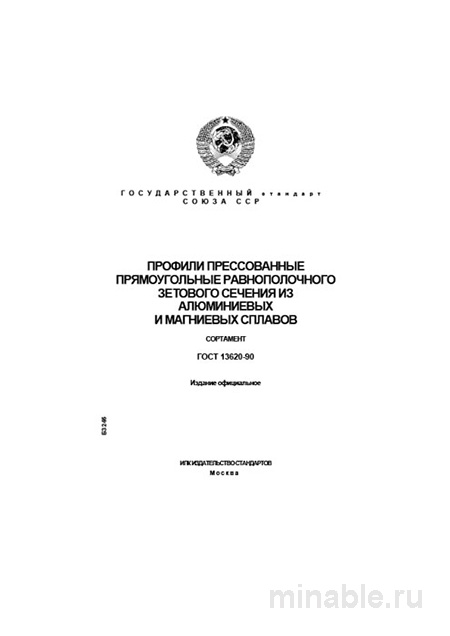

Обзор ГОСТ 13620-90: Применение зетовых профилей
В машиностроении и строительстве критически важно обеспечить правильный выбор материалов и компонентов. ГОСТ 13620-90 регламентирует использование специальных алюминиевых и магниевых профилей Z-образной формы, известных как зетовые профили. Эти профили широко применяются в конструкциях, требующих высокой устойчивости к изгибающим нагрузкам. В данном обзоре рассматриваются назначение, характеристики и требования к качеству зетовых профилей в соответствии с указанным стандартом.
Цель стандарта
Стандарт ГОСТ 13620-90 устанавливает классификацию, размеры и технические характеристики зетовых профилей, изготовленных из алюминиевых и магниевых сплавов. Z-образные профили характеризуются симметричной шириной полок, что делает их предпочтительными для конструкций, где необходима высокая устойчивость к изгибу.
Области применения
Зетовые профили находят применение в различных отраслях промышленности:
-
Транспортное машиностроение: используются для изготовления стен и полов вагонов и поездов.
-
Авиационная и ракетная техника: применяются в качестве конструктивных элементов внутри самолетов и ракет.
-
Судостроение: применяются для усиления палуб и переборок судов.
-
Строительство: используются при возведении быстровозводимых зданий и сооружений.
-
Машиностроение: применяются для изготовления рам и станин.
Материалы и размеры
Зетовые профили изготавливаются из алюминиевых сплавов, таких как АД, АД1, АД31, АД33, АД35 и Д16, а также из сплава Д16Т, прошедшего специальную термическую обработку для повышения прочности.
Основные геометрические параметры профилей включают:
-
Высоту: от 20 до 200 мм.
-
Ширину полок: от 10 до 90 мм.
-
Толщину полок и стенок: от 1,5 до 5,0 мм.
Все размеры и параметры профилей регламентированы стандартом ГОСТ 13620-90.
Контроль качества
При приемке партии зетовых профилей проводится комплексная проверка качества, включающая:
-
Визуальный осмотр поверхности на наличие дефектов, таких как царапины, трещины и другие повреждения.
-
Измерение геометрических параметров для подтверждения соответствия заданным размерам и отсутствия деформаций.
-
Проверку маркировки на каждом профиле, которая должна содержать информацию о материале изготовления и номере профиля.
-
Анализ сопроводительной документации на соответствие механических свойств заявленным характеристикам.
Сравнительный анализ с другими профилями
Зетовые профили имеют ряд отличий от других типов профилей, таких как уголки и швеллеры:
/ Параметр / Зетовый профиль / Швеллер / Уголок / /-------------------------/----------------------/-------------------------/--------------------------/ / Основное назначение / Для изгиба в одном направлении / Для изгиба и сжатия / Для растяжения и сжатия / / Момент сопротивления / Высокий, но асимметричный / Высокий и симметричный / Низкий / / Устойчивость к кручению / Низкая / Средняя / Низкая / / Технологичность монтажа / Средняя (требует точной ориентации) / Высокая / Высокая / / Типичные допуски по геометрии / Строгие, особенно по кривизне / Стандартные / Стандартные /
Рекомендации для специалистов
При проектировании конструкций с использованием зетовых профилей рекомендуется учитывать следующие аспекты:
-
Возможность скручивания профилей под нагрузкой.
-
Уточнение марки сплава, его состояния и допустимых размеров при заказе.
-
Визуальный осмотр и проверка геометрических параметров при приемке.
-
Обеспечение аккуратного хранения профилей для предотвращения их деформации.
ГОСТ 13620-90 способствует созданию легких и прочных конструкций, обеспечивая высокие требования к качеству на всех этапах производства и эксплуатации.
