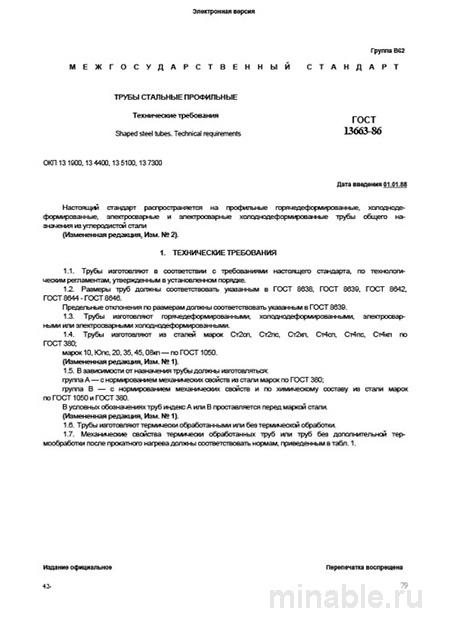

Обзор ГОСТ 13663-86: Практическое применение
ГОСТ 13663-86 представляет собой нормативный документ, который на протяжении многих лет регламентирует требования к качеству и надежности металлических труб. В отличие от современных технических регламентов, данный стандарт предполагает строгое соблюдение установленных норм, что может создавать определенные трудности для производителей и потребителей. В данном обзоре будет рассмотрено назначение данного стандарта, его основные требования, методы контроля качества и особенности практического применения.
Цель стандарта
ГОСТ 13663-86 устанавливает технические требования к стальным трубам с различными формами поперечного сечения, включая квадратные, прямоугольные и овальные. Данные изделия находят широкое применение в строительной индустрии для создания колонн, рам, ферм и других конструктивных элементов, а также в машиностроении и при производстве различного оборудования. Важно отметить, что данный стандарт не распространяется на трубы, предназначенные для транспортировки жидкостей и газов под давлением, для которых предусмотрены отдельные технические регламенты.
Основные положения стандарта
Материалы
Трубы, соответствующие требованиям ГОСТ 13663-86, изготавливаются из различных марок стали. Например, сталь Ст3сп часто используется для производства труб, предназначенных для несложных конструкций. В условиях низких температур или при значительных механических нагрузках рекомендуется применять сталь 09Г2С, обладающую повышенной устойчивостью к холоду.
Геометрические параметры
Стандарт предъявляет строгие требования к размерам и форме труб. Допустимое отклонение длины стороны трубы до 50 мм не должно превышать 1 мм, а для труб большего диаметра — 1,5%. Также необходимо, чтобы труба имела прямолинейную форму: изгиб не должен превышать 1,5 мм на погонный метр для труб диаметром до 50 мм и 2 мм для труб большего сечения.
Механические свойства
Трубы должны обладать высокой прочностью, позволяющей выдерживать значительные механические нагрузки. Например, стальная труба из марки Ст3сп должна сохранять целостность при воздействии нагрузки, при которой она не подвергается разрушению, а также при нагрузке, вызывающей начальную стадию деформации. Указанные характеристики обеспечиваются только в состоянии поставки. Следует учитывать, что при механической обработке трубы (например, гибка или правка) её свойства могут изменяться, что требует внимательного подхода к процессу эксплуатации.
Методы контроля качества
Каждая партия труб, соответствующая требованиям ГОСТ 13663-86, подлежит обязательной проверке. В процессе контроля осуществляются следующие мероприятия:
-
Визуальный осмотр: На поверхности трубы недопустимы дефекты, такие как вмятины, трещины или другие повреждения. Особое внимание уделяется качеству сварных швов, которые должны быть ровными и без дефектов.
-
Измерение геометрических параметров: Для проверки соответствия труб требованиям стандарта необходимо измерить несколько образцов из каждой партии с использованием измерительных инструментов, таких как рулетка, штангенциркуль и микрометр.
-
Контроль скрытых дефектов: Для оценки качества внутренней поверхности труб применяется метод ультразвукового контроля, который позволяет выявить возможные дефекты, такие как трещины или пустоты.
Дифференциация с другими стандартами
Иногда ГОСТ 13663-86 путают с другими нормативными документами, регламентирующими производство труб. Важно понимать различия между ними:
-
ГОСТ 10704-91: Данный стандарт предназначен для труб, используемых при транспортировке жидкостей и газов. Такие трубы имеют круглое сечение и не подходят для применения в качестве конструкционных элементов.
-
ГОСТ 8732-78: Этот стандарт регламентирует производство труб, предназначенных для эксплуатации под высоким давлением. Трубы, соответствующие данному стандарту, также имеют круглое сечение и не предназначены для использования в конструкциях.
Рекомендации для пользователей
-
При оформлении заказа: Необходимо указывать не только соответствие ГОСТ 13663-86, но и марку стали, требуемую точность изготовления и необходимость проведения термообработки.
-
При приемке продукции: Рекомендуется не ограничиваться проверкой сертификата соответствия. Следует проводить визуальный осмотр труб, проверять их прямолинейность и качество обработки торцов.
-
При эксплуатации: Необходимо учитывать, что механическая обработка труб может привести к изменению их геометрических и механических свойств. Рекомендуется планировать производственный процесс с учетом данных особенностей.
Заключение
ГОСТ 13663-86 является важным нормативным документом, обеспечивающим высокое качество металлических труб с нестандартными формами сечения. Строгие требования к геометрии и механическим свойствам данных изделий позволяют использовать их в условиях повышенных нагрузок и экстремальных температур. Однако работа с данным стандартом требует глубокого понимания его положений и возможных последствий отклонений от установленных норм.
