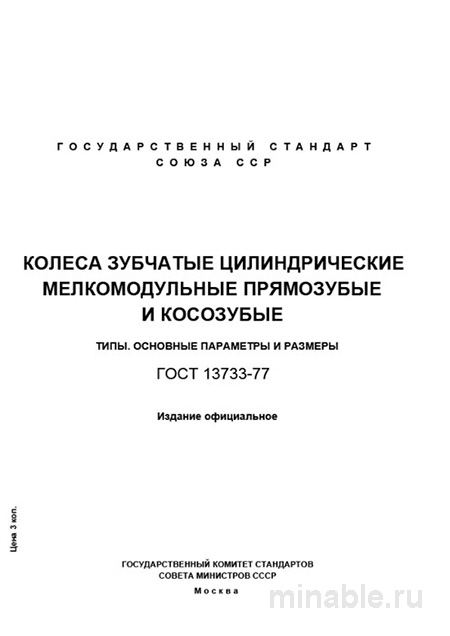

Обзор стандарта ГОСТ 13733-77: Применение в современном машиностроении
В машиностроительной отрасли, особенно при производстве высокоточных приборов, робототехнических систем и механизмов, критическое значение имеет обеспечение идеальной функциональности каждой детали. Для достижения этой цели применяются специальные зубчатые колеса, регламентированные стандартом ГОСТ 13733-77. Несмотря на то, что данный нормативный документ был разработан несколько десятилетий назад, он по-прежнему сохраняет свою актуальность для инженеров и специалистов в области контроля качества. В настоящем обзоре представлен детальный анализ данного стандарта.
Назначение и область применения ГОСТ 13733-77
Стандарт ГОСТ 13733-77 регламентирует типовые характеристики, размеры и параметры мелкомодульных зубчатых колес. Эти элементы предназначены для использования в механизмах, где требуются высокая точность, компактность и плавность хода. Несмотря на ограниченную способность передавать значительные механические нагрузки, мелкомодульные колеса находят широкое применение в ситуациях, требующих высокой степени точности и миниатюрных размеров.
Области применения мелкомодульных колес
Мелкомодульные зубчатые колеса находят применение в различных технических системах:
-
Измерительные приборы, включая спидометры и расходомеры.
-
Часовые механизмы и аналогичные устройства.
-
Автоматизированные системы управления.
-
Офисное и бытовое оборудование, например, принтеры и фотоаппараты.
-
Робототехнические системы и медицинское оборудование.
Основные технические параметры колес
Стандарт ГОСТ 13733-77 устанавливает ключевые технические характеристики мелкомодульных колес:
-
Модуль: определяет шаг зубцов. В мелкомодульных колесах этот параметр варьируется в пределах от 0,05 до 1,5 мм.
-
Количество зубцов: варьируется от 6 до 500. Для миниатюрных колес требуется особенно тщательный контроль этого параметра.
-
Угол наклона зубцов: для прямозубых колес угол наклона равен нулю, для косозубых – 9°22' или 18°45'. Такая конфигурация способствует снижению уровня шума и повышению плавности работы механизма.
-
Профиль зубца: определяется в соответствии с другими нормативными документами и является критически важным для обеспечения совместимости колес в передаточных механизмах.
Материалы для изготовления колес
Мелкомодульные зубчатые колеса изготавливаются из различных материалов, включая:
-
Стали: подвергаются термической обработке, например, закалке, для повышения прочностных характеристик.
-
Латунь и бронза: используются для создания пар трения, где необходимо сочетание высокой износостойкости и совместимости материалов.
-
Пластмассы: применяются в механизмах, требующих легкости и бесшумности, например, в бытовой технике.
Методы контроля качества колес
Контроль качества мелкомодульных зубчатых колес включает в себя следующие этапы:
-
Проверка твердости: проводится с использованием специализированных приборов для обеспечения однородности материала по всей поверхности колеса.
-
Проверка биения: осуществляется для подтверждения соосности колес и минимизации вибрационных нагрузок.
-
Измерение параметров зубцов: производится с помощью точных измерительных инструментов для контроля толщины и шага зубцов.
-
Оценка шероховатости поверхности: выполняется для предотвращения преждевременного износа и обеспечения долговечности работы механизма.
Сопоставление с другими стандартами
Для более глубокого понимания специфики ГОСТ 13733-77 целесообразно провести его сравнительный анализ с другим стандартом, регулирующим параметры зубчатых колес – ГОСТ 9563-60:
/ Параметр / ГОСТ 13733-77 (Мелкомодульные) / ГОСТ 9563-60 (Крупномодульные) / /-------------------------/--------------------------------/--------------------------------/ / Модуль, мм / 0,05 – 1,5 / 0,5 – 50 и более / / Основное назначение / Кинематические цепи и высокоточные механизмы / Передача силы и момента / / Ключевые требования / Точность, плавность, низкий уровень шума / Прочность, износостойкость / / Типовые допуски / Очень точные (5–7 класс) / Средние (7–9 класс) / / Технологии изготовления / Зубофрезерование, шлифование, накатывание / Зубонарезание, фрезерование /
Практические рекомендации
Для специалистов в области проектирования, производства и контроля качества мелкомодульных зубчатых колес рекомендуется учитывать следующие аспекты:
-
При разработке конструкций всегда предусматривать небольшой запас по размерам для обеспечения возможности компенсации возможных отклонений.
-
Для высокоточных механизмов обязательно включать в проектную документацию требования к методам контроля и допускам.
-
Заранее планировать технологические процессы обработки колес, включая шлифовку, полировку и другие виды финишной обработки.
Для специалистов по закупкам и приемке продукции:
-
При оформлении заказов необходимо четко указывать требования к материалам и точности изготовления колес.
-
При приемке продукции рекомендуется проводить не только визуальный осмотр, но и использовать специализированные инструменты для проверки ключевых параметров.
-
Требовать от поставщиков предоставления протоколов испытаний и сертификатов соответствия установленным стандартам.
Заключение
Стандарт ГОСТ 13733-77 является важным нормативным документом, регулирующим параметры и характеристики мелкомодульных зубчатых колес. Его соблюдение позволяет создавать высокоточные и надежные механизмы, что является ключевым фактором для обеспечения качества продукции в машиностроительной отрасли.
