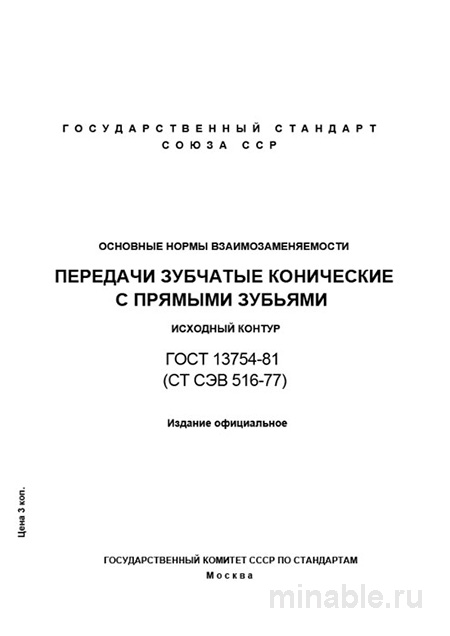

Обзор ГОСТ 13754-81: Практическое применение
В машиностроительной отрасли, особенно в тяжелом, транспортном и сельскохозяйственном секторах, конические передачи широко применяются для передачи крутящего момента. ГОСТ 13754-81 представляет собой ключевой нормативный документ, регламентирующий параметры зубьев для данных передач. Он обеспечивает стандартизацию конструктивных элементов, что способствует совместимости деталей, изготовленных на различных предприятиях, и повышает качество конечного продукта.
Назначение и область применения ГОСТ 13754-81
Данный стандарт устанавливает требования к геометрии зубьев конических передач, включая их размеры, форму и расположение. Это позволяет обеспечить взаимозаменяемость деталей и минимизировать необходимость в дополнительной подгонке при сборке механизмов. Стандарт особенно актуален для оборудования, требующего длительной и бесперебойной эксплуатации, например, в промышленных конвейерах, вентиляторных системах и насосах.
Основные параметры зубьев
ГОСТ 13754-81 определяет следующие ключевые параметры зубчатых колес:
-
Угол зуба: 20 градусов, что способствует повышению прочности зубьев и их устойчивости к механическим нагрузкам.
-
Высота зуба: в 2,2 раза превышает толщину зуба, что обеспечивает оптимальную работу передачи и предотвращает заклинивание.
-
Размер головки зуба: составляет 0,85 толщины зуба, что способствует равномерному распределению нагрузки и предотвращает интерференцию зубьев.
-
Зазор между зубьями: не менее 0,2 толщины зуба, что предотвращает заклинивание и снижает риск поломок.
-
Скругление краев зуба: не менее 0,12 толщины зуба, что повышает усталостную прочность зубьев.
Материалы для изготовления зубьев
Стандарт не регламентирует конкретные материалы для изготовления зубьев, однако на практике наиболее часто используются:
-
Закаленные углеродистые стали: обеспечивают высокую прочность и долговечность.
-
Легированные стали: подвергаются закалке и цементации для повышения износостойкости.
-
Серый чугун: применяется для изготовления зубчатых колес в механизмах с низкими скоростями вращения и легкими нагрузками.
Контроль качества
Для обеспечения соответствия продукции требованиям стандарта проводится комплекс мероприятий по контролю качества:
-
Проверка пятна контакта: расположение пятна контакта должно соответствовать расчетным параметрам для обеспечения равномерного распределения нагрузки.
-
Контроль зазора между зубьями: величина зазора должна соответствовать установленным нормам для предотвращения заклинивания и износа зубьев.
-
Измерение биения зубчатого венца: допустимые значения биения должны соответствовать установленным техническим требованиям для предотвращения вибраций и преждевременного выхода из строя.
Возможные дефекты и их выявление
В процессе эксплуатации зубчатых колес могут возникать следующие дефекты:
-
Непараллельность зуба относительно оси колеса: выявляется по характеру пятна контакта.
-
Неправильное расположение угла наклона зуба: также определяется по расположению пятна контакта.
-
Трещины и прижоги после термической обработки: выявляются с помощью магнитопорошкового контроля.
Сравнительный анализ с другими стандартами
Существуют и другие нормативные документы, регламентирующие параметры конических передач, например, ГОСТы для передач с круговыми зубьями, предназначенные для высокоскоростных и высоконагруженных механизмов. Однако данные стандарты характеризуются более сложной технологией изготовления и требуют более высокой квалификации специалистов.
Рекомендации для специалистов
При работе с ГОСТ 13754-81 рекомендуется учитывать следующие аспекты:
-
Не применять стандарт для высокоскоростных механизмов: это может привести к повышенному уровню шума и вибрации.
-
Учитывать осевые нагрузки: для предотвращения преждевременного износа подшипников.
-
Всегда указывать все применимые стандарты в технической документации: это снижает риск ошибок при проектировании и производстве.
-
Осуществлять комплексный контроль качества на всех этапах производства: это включает проверку всех параметров, указанных в стандарте.
-
Обращать внимание на качество поверхности зубьев: дефекты поверхности могут негативно сказаться на работе передачи.
-
Проверять сопрягаемые размеры: это обеспечивает корректную сборку и эксплуатацию механизмов.
-
Проводить обкатку зубчатых колес на краску: это позволяет выявить скрытые дефекты и оценить качество изготовления.
ГОСТ 13754-81 является важным нормативным документом, обеспечивающим стандартизацию геометрии зубьев конических передач. Понимание и соблюдение требований данного стандарта способствует созданию надежных и долговечных механизмов, что является ключевым фактором в обеспечении эффективности и безопасности промышленного оборудования.
