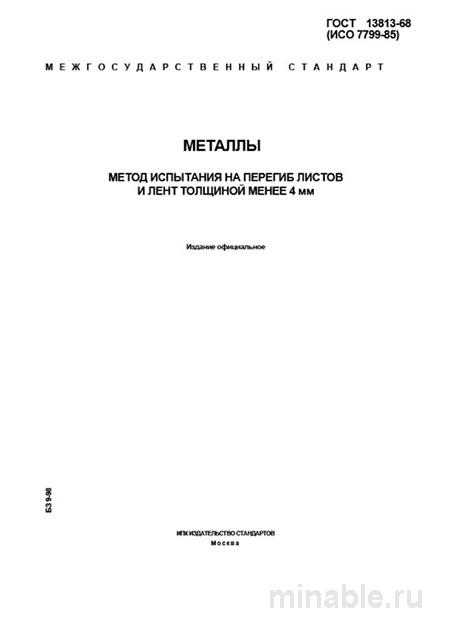

Обзор ГОСТ 13813-68: Методика и цели проверки металла на пластичность
В области машиностроения проведение испытаний на пластичность металлов является критически важным этапом, позволяющим оценить их пригодность для изготовления деталей. Одним из наиболее распространённых методов проверки является испытание на перегиб. ГОСТ 13813-68 представляет собой нормативный документ, регламентирующий процедуры контроля пластичности тонколистового металла. Настоящий обзор предназначен для специалистов в области материаловедения, инженерии и технологии, с целью разъяснения порядка применения данного стандарта на практике.
Цели и область применения
Цель испытаний по ГОСТ 13813-68 заключается в определении способности тонколистового металла или ленты к пластической деформации без образования трещин и дефектов. Методика не предназначена для прямого измерения прочностных характеристик материала, однако она эффективно оценивает его пригодность для операций гибки, штамповки и других видов механической обработки.
Стандарт распространяется на чёрные и цветные металлы, а также их сплавы, с толщиной от 0,3 до 4 миллиметров. Важно отметить, что испытания проводятся на материале в его исходном состоянии, что позволяет объективно оценить его пластические свойства до начала производственного процесса. Результаты испытаний служат для прогнозирования поведения металла при дальнейшей обработке и предотвращения возможных дефектов.
Методика проведения испытаний
Процедура испытания включает в себя постепенное изгибание прямоугольного образца металла на 180 градусов с использованием специализированных инструментов. Ключевым параметром является соотношение толщины металла и диаметра используемого инструмента, которое регламентируется стандартом для каждого типа материала.
Подготовка образцов и оборудование
Для проведения испытаний необходимо подготовить образцы определённого размера: ширина образца должна составлять 20 миллиметров, а длина — 100 миллиметров. Края образцов должны быть тщательно обработаны, чтобы исключить наличие заусенцев и неровностей, которые могут привести к разрушению образца в процессе испытания. Испытания проводятся с использованием оборудования, обеспечивающего медленное и плавное изгибание материала без резких рывков.
Оценка результатов
После завершения изгиба образец подвергается визуальному осмотру. При отсутствии трещин, надрывов и других дефектов на поверхности образца, материал считается прошедшим испытание на пластичность. Допускается наличие незначительной шероховатости на краях образца, которая не должна оказывать влияния на его основные свойства. Результаты испытания фиксируются с указанием используемого инструмента и диаметра его рабочей части.
Контроль качества
Испытания по ГОСТ 13813-68 являются неотъемлемой частью процесса контроля качества металла на этапе его поступления на производство. Они позволяют оперативно оценить пригодность материала для дальнейших операций и минимизировать риск использования дефектного сырья.
При проведении испытаний необходимо не только визуально оценивать наличие трещин и дефектов, но и обращать внимание на общее состояние поверхности металла. Наличие мелких трещин, пятен или других неоднородностей может свидетельствовать о нарушении технологического процесса производства металла или его несоответствии заявленным характеристикам. В таких случаях партия металла может быть временно отложена для проведения более детального анализа.
Основные дефекты, выявляемые в процессе испытаний:
-
Трещины и надрывы: указывают на недостаточную пластичность металла, что может быть вызвано нарушением технологии производства или несоответствием химического состава.
-
Расслоения: свидетельствуют о наличии внутренних дефектов структуры материала, возникших в результате ошибок при прокатке.
-
Рыхлые изломы: могут быть следствием перегрева металла в процессе его обработки.
Сравнительный анализ с другими стандартами
Помимо ГОСТ 13813-68, существует ряд других нормативных документов, регламентирующих испытания металлов на пластичность. Например, ГОСТ 14019-2003 предназначен для контроля пластичности металлов и сплавов большей толщины, а ГОСТ 3728-78 устанавливает требования к испытаниям труб на изгиб. Сравнительный анализ данных стандартов представлен в таблице.
Рекомендации для специалистов
При работе с ГОСТ 13813-68 рекомендуется учитывать следующие рекомендации:
При заказе и приемке металла
-
Формулирование требований: При заказе металла необходимо четко указывать необходимость проведения испытаний на пластичность, а также конкретные параметры используемого инструмента.
-
Проверка сопроводительных документов: При получении металла следует внимательно ознакомиться с сертификатом качества, подтверждающим проведение испытаний на пластичность.
-
Выборочный контроль: Даже при наличии положительного сертификата качества рекомендуется проводить выборочные испытания нескольких образцов из разных частей партии.
В процессе испытаний
-
Плавность изгиба: Испытания должны проводиться с минимальной скоростью изгиба, чтобы избежать возникновения ложных результатов.
-
Температурный режим: Металл должен быть выдержан при комнатной температуре перед началом испытаний, так как низкие температуры могут негативно сказаться на его пластических свойствах.
-
Визуальный контроль: Осмотр образцов должен проводиться при хорошем освещении, с использованием лупы для выявления мельчайших дефектов.
При анализе результатов испытаний
-
Анализ причин: В случае неудовлетворительных результатов испытаний необходимо провести анализ возможных причин, таких как химический состав, структура металла или особенности технологического процесса.
-
Сопоставление с производственными данными: Результаты испытаний следует сопоставлять с данными, полученными в процессе производства, чтобы выявить возможные несоответствия и принять меры по их устранению.
Заключение
ГОСТ 13813-68 представляет собой важный нормативный документ, регламентирующий методы контроля пластичности тонколистового металла. Его применение позволяет обеспечить высокое качество сырья, минимизировать риск брака и оптимизировать производственные процессы. Проведение испытаний на пластичность является неотъемлемой частью системы контроля качества и способствует повышению эффективности производства.
