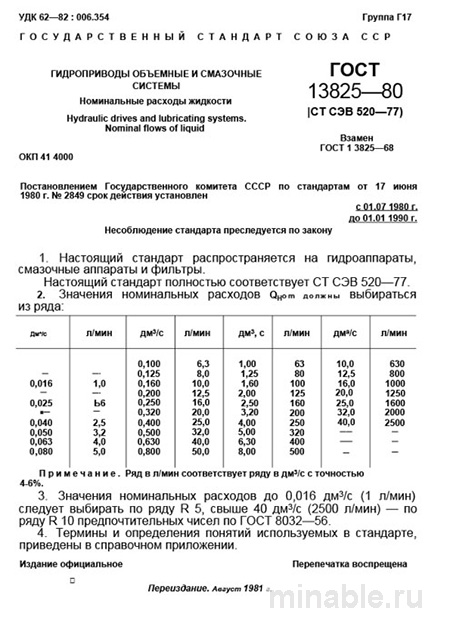

Обзор ГОСТ 13825-80: Расход как основа надежности гидросистем
В области машиностроения надежность и предсказуемость функционирования гидравлических систем имеют первостепенное значение для обеспечения эффективной работы различных машин и оборудования. Центральное звено любой гидравлической системы представляет собой насос, выбор и проектирование которого определяются главным параметром – расходом. С целью унификации данного параметра был разработан и внедрен ГОСТ 13825-80 "Гидроприводы объемные и смазочные системы. Номинальные расходы жидкости". Несмотря на то, что стандарт был издан достаточно давно, он продолжает сохранять свою актуальность и значимость для специалистов в области гидравлики.
Цели и задачи стандарта
Основная цель ГОСТ 13825-80 заключается в установлении единого ряда стандартных значений расхода для объемных гидроприводов и смазочных систем. Это необходимо для:
-
Упрощения процесса проектирования: конструкторы получают возможность выбирать насосы, гидромоторы, гидроцилиндры и трубопроводы из ограниченного перечня стандартных параметров, что минимизирует риск возникновения несовместимых решений.
-
Обеспечения легкости снабжения: стандартизация позволяет закупщикам осуществлять заказ стандартных компонентов, что существенно упрощает процесс обеспечения оборудования.
-
Облегчения процесса ремонта: в случае выхода из строя насоса, его замена на аналогичный по характеристикам с точки зрения расхода может быть произведена без необходимости полной перестройки системы.
-
Оптимизации подбора вспомогательного оборудования: клапаны, фильтры и теплообменники проектируются с учетом стандартных значений расхода, что обеспечивает их корректную работу.
Стандарт находит широкое применение в различных отраслях промышленности, включая станкостроение, прессостроение, экскаваторостроение, производство погрузчиков и других сложных технических систем.
Основные технические требования
Основой стандарта является таблица с рядом стандартных значений расхода, которые разработаны в соответствии с принципом предпочтительных чисел по ГОСТ 8032-84, а именно на ряду R10, обеспечивающем плавное увеличение значений (приблизительно в 1,25 раза).
Стандарт включает два основных ряда значений расхода:
-
Основной ряд охватывает диапазон от 0,63 до 250 литров в минуту и является предпочтительным для применения в новых системах.
-
Дополнительный ряд включает промежуточные значения, такие как 1,6; 3,15; 6,3 и другие, и может быть использован при модернизации существующих систем или в специфических случаях, обоснованных техническими требованиями.
Важно отметить, что расход указывается для минерального масла при температуре 40 ± 5 °C и плотности 850–900 кг/м³. В случае использования других типов жидкостей, например, с более высокой вязкостью, необходимо учитывать данный фактор, чтобы избежать возможных проблем с производительностью насоса.
Методы контроля качества
Хотя ГОСТ 13825-80 не содержит конкретных указаний по методам измерения расхода, он служит основой для оценки качества гидроагрегатов. На испытательных стендах насосы подвергаются проверке при номинальных значениях давления и скорости вращения, что позволяет убедиться в соответствии их фактического расхода установленным стандартам с учетом возможных отклонений.
Сравнительный анализ с другими стандартами
ГОСТ 13825-80 часто ошибочно путают с ГОСТ 12445-80, однако эти стандарты имеют различную направленность и область применения. Первый стандарт регламентирует параметры системы в целом, тогда как второй устанавливает характеристики конкретных гидромашин (насосов и гидромоторов).
/ Параметр / ГОСТ 13825-80 / ГОСТ 12445-80 / /---------------------------/---------------------------------------------------------------------------------/--------------------------------------------------------------------------/ / Основное назначение / Установление ряда стандартных расходов для систем / Стандартизация параметров гидромашин (рабочего объема, давления, скорости вращения) / / Нормируемые свойства / Расход жидкости, л/мин / Рабочий объем, см³, давление, МПа, скорость вращения, об/мин / / Объект стандартизации / Система в целом / Конкретное изделие (насос или гидромотор) /
Эти стандарты являются взаимодополняющими. Сначала производится выбор насоса в соответствии с ГОСТ 12445-80, затем определяется его расход, который округляется до ближайшего стандартного значения по ГОСТ 13825-80 для последующего проектирования системы.
Рекомендации для специалистов
На основании многолетнего опыта можно предложить следующие рекомендации:
Для проектировщиков и технологов:
-
Использовать исключительно основные значения расхода. Применение промежуточных значений без необходимости может привести к нежелательным последствиям в будущем.
-
Всегда учитывать тип используемой рабочей жидкости. При переходе на другие типы масел необходимо производить перерасчет характеристик.
-
Предусмотреть небольшой запас по расходу (10-15%) для фильтров, теплообменников и трубопроводов, чтобы компенсировать возможные отклонения и обеспечить стабильную работу системы.
Для специалистов по закупкам и приемке:
-
При заказе насосов требовать указания их расхода в соответствии с ГОСТ 13825-80, что позволит избежать приобретения оборудования, не соответствующего заданным параметрам.
-
При приемке оборудования проверять паспорт изделия на соответствие фактического расхода установленным стандартам.
-
Проводить испытания на испытательных стендах для критически важного оборудования, что позволит выявить возможные дефекты и предотвратить их негативное влияние на работу системы.
Заключение
ГОСТ 13825-80 представляет собой важный нормативный документ, который служит основой для обеспечения надежности и эффективности гидравлических систем. Его правильное применение позволяет специалистам различных профилей (проектировщикам, закупщикам, ремонтникам) осуществлять взаимодействие на основе единого подхода, что способствует достижению высоких стандартов качества и надежности оборудования.
