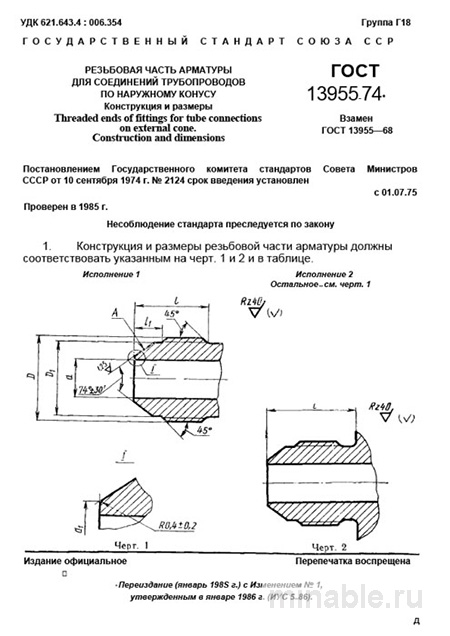

ГОСТ 13955-74: Резьба для арматуры (наружный конус) – Полный разбор

Обзор ГОСТ 13955-74: Резьба конусная для трубопроводных систем

В машиностроении, особенно в энергетической и тяжелой промышленности, критически важно обеспечить надежность всех соединений. ГОСТ 13955-74 представляет собой нормативный документ, регламентирующий параметры и характеристики конической резьбы, применяемой в трубопроводах и арматуре. Данный стандарт направлен на повышение безопасности и долговечности трубопроводных систем. В настоящем обзоре мы представляем подробное описание ГОСТ 13955-74, основанное на многолетнем опыте практического применения.

Назначение и область применения

ГОСТ 13955-74 устанавливает требования к параметрам конической резьбы, предназначенной для использования в трубопроводах и запорной арматуре. Основным преимуществом данной резьбы является возможность обеспечения герметичности соединений без применения дополнительных уплотнительных материалов (например, льна или уплотнительных паст). Герметизация достигается за счет сжатия резьбы при закручивании, что обеспечивает плотное прилегание соединяемых элементов.

Область применения конической резьбы охватывает системы, работающие под высоким давлением, такие как гидравлические системы, системы подачи масла и пара, а также системы, требующие регулярного обслуживания и демонтажа.

Основные характеристики резьбы

В стандарте детально описаны геометрические параметры конической резьбы.

Основные технические характеристики:

• Форма резьбы: Коническая резьба с углом профиля 60 градусов, сужающаяся от одного конца к другому.

• Размеры: Стандарт предусматривает три типоразмера резьбы: 1/2 дюйма, 3/4 дюйма и 1 дюйм. Для каждого типоразмера указаны значения наружного, среднего и внутреннего диаметра, шага резьбы, а также длины резьбы.

• Точность изготовления: Все параметры резьбы должны строго соответствовать установленным допускам. Незначительные отклонения могут привести к нарушению герметичности соединений.

Материалы изготовления

Стандарт не регламентирует конкретные марки стали для изготовления резьбовых элементов, однако материалы, из которых изготавливаются арматура и трубы, должны обладать сопоставимой прочностью. Чаще всего используются стали марок 25Л, 30Л и 35Л. Для особо ответственных систем могут применяться более легированные стали, такие как 20Х13 или 12Х18Н9Т.

Важно учитывать, что твердость материала арматуры не должна значительно превышать твердость материала труб, чтобы избежать повреждения резьбы при закручивании.

Методы контроля резьбы

Контроль качества конической резьбы является обязательным этапом производства и включает следующие процедуры:

1. Внешний осмотр: Проверка резьбы на наличие дефектов, таких как заусенцы, трещины, ржавчина и другие повреждения.

2. Калибровка: Использование специальных калибров для проверки соответствия резьбы установленным параметрам ГОСТ 13955-74.

3. Измерение твердости: В некоторых случаях может потребоваться измерение твердости материалов для подтверждения их совместимости.

Типичные проблемы и их решение

Наиболее распространенными проблемами, связанными с конической резьбой, являются:

• Неправильная конусность: Для выявления данного дефекта требуется применение точных измерительных инструментов.

• Нарушение шага резьбы: Чаще всего возникает вследствие износа резьбонарезного оборудования.

• Повреждения поверхности резьбы: Задиры или вмятины, возникающие при неаккуратном обращении, не подлежат восстановлению и требуют замены детали.

Сравнительный анализ с другими стандартами

Для лучшего понимания особенностей ГОСТ 13955-74 его можно сопоставить с другим широко применяемым стандартом — ГОСТ 6357-73 (цилиндрическая резьба):

/ Параметр / ГОСТ 13955-74 (Коническая резьба) / ГОСТ 6357-73 (Цилиндрическая резьба) / /----------------------------/---------------------------------------------------------------------------------/-------------------------------------------------------------------------------------/ / Основное назначение / Для систем с высоким давлением, где требуется высокая герметичность и надежность. / Для систем со средним и низким давлением, где герметичность обеспечивается уплотнителями. / / Принцип герметизации / Герметичность обеспечивается за счет сжатия резьбы при закручивании. / Герметичность достигается за счет использования уплотнительных материалов. / / Устойчивость к вибрациям / Высокая. / Низкая. / / Требования к точности / Высокие. / Средние. / / Ремонтопригодность / Низкая (потребуются значительные усилия для восстановления). / Высокая (проще заменить фитинг). /

Рекомендации для специалистов

Для технологов и конструкторов:

• Выбор типа резьбы: Рекомендуется использовать коническую резьбу (ГОСТ 13955-74) в системах с давлением выше 10 атмосфер, а также в условиях высоких температур и вибраций. Для бытовых систем применение конической резьбы нецелесообразно.

• Полное обозначение стандарта: В проектной документации необходимо указывать полное обозначение стандарта, включая размер резьбы и номер стандарта (например, 3/4 дюйма ГОСТ 13955-74).

Для специалистов по контролю качества и закупкам:

• Проверка документации: При выборе поставщика арматуры необходимо требовать наличие протоколов испытаний резьбы калибрами и сертификатов на материалы изготовления.

• Контроль качества при приемке: Рекомендуется проводить свинчивание проверяемой детали с эталонным образцом для оценки плотности и легкости соединения.

• Проверка упаковки: Следует обращать внимание на состояние упаковки резьбовых элементов, чтобы исключить повреждение резьбы в процессе транспортировки.

Заключение

ГОСТ 13955-74 является важным нормативным документом, регламентирующим параметры конической резьбы для трубопроводных систем. Его применение обеспечивает надежность и долговечность соединений, что особенно важно в условиях эксплуатации при высоких давлениях и температурах. Правильное понимание и соблюдение требований стандарта позволяет избежать проблем с герметичностью и безопасностью трубопроводных систем.
