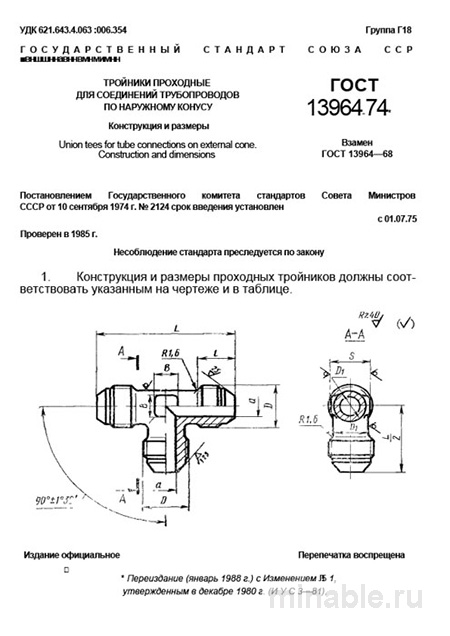

ГОСТ 13964-74: Тройники проходные - Комплексный разбор и описание

Обзор ГОСТ 13964-74: применение в машиностроении

В современном машиностроении надежность гидравлических и топливных систем является ключевым фактором их эффективной эксплуатации. Эти системы состоят из множества компонентов, и качество их соединений определяет общую работоспособность системы. ГОСТ 13964-74, регламентирующий технические условия для специальных тройников, предназначенных для работы под высоким давлением, играет важную роль в данной области. Данный стандарт продолжает оставаться актуальным и широко используется инженерами при проектировании и обслуживании критически важных трубопроводов.

Цель и область применения стандарта

ГОСТ 13964-74 распространяется на специальные тройники, предназначенные для соединения труб под углом 90 градусов. Такие устройства находят применение в системах, где требуются высокие параметры давления, включая гидравлические приводы станков и прессов, топливные магистрали, а также системы смазки и охлаждения двигателей и промышленного оборудования.

Уникальность данных тройников заключается в их способности обеспечивать герметичность без использования дополнительных уплотнительных элементов. Это достигается за счет плотного сопряжения конической поверхности штуцера с соответствующим отверстием тройника, что исключает необходимость применения прокладок, подверженных износу и повреждениям. Тройники, соответствующие требованиям ГОСТ 13964-74, способны выдерживать давление до 630 кг/см², что делает их оптимальным выбором для эксплуатации в условиях повышенных нагрузок.

Основные технические требования к тройникам

Стандарт предъявляет строгие требования к материалам, конструкции и методам изготовления тройников.

Материалы

Тройники могут изготавливаться из различных марок стали:

• Углеродистые стали (например, сталь 35, сталь 45), применяемые для стандартных условий эксплуатации.

• Нержавеющие стали (например, сталь 12Х18Н9Т), используемые в условиях повышенной агрессивности среды или при необходимости предотвращения внутренней коррозии.

Важно, чтобы материалы соответствовали требованиям стандартов и имели необходимую документацию, подтверждающую их качество.

Конструкция и размеры

ГОСТ 13964-74 регламентирует геометрические параметры тройников, включая:

• Угол конуса, который должен составлять 90 градусов ± 30 минут для обеспечения корректной работы устройства.

• Тип резьбы, которая может быть цилиндрической (G) или метрической (по ГОСТ 6357), с обязательным соблюдением высокой точности.

• Допуски на радиусы закруглений и взаимное расположение каналов, что исключает возможность возникновения локальных напряжений.

Контроль качества конусной поверхности и резьбы осуществляется с использованием специализированных инструментов. Допустимое биение торцевой поверхности относительно оси резьбы должно соответствовать установленным нормам.

Обработка

Все тройники подвергаются термической обработке для снятия внутренних напряжений и обеспечения требуемой твердости поверхности. Шероховатость поверхности регламентируется таким образом, чтобы обеспечить плотное прилегание деталей и предотвратить утечки рабочей среды.

Методы контроля качества

При поступлении тройников на склад проводится комплекс мероприятий по проверке их соответствия требованиям стандарта:

1. Визуальный осмотр на наличие дефектов, таких как трещины, заусенцы и отклонения от заданных размеров.

2. Проверка резьбы с использованием специализированных измерительных инструментов.

3. Контроль конусной поверхности с применением метода с краской. Наличие тонкой полосы краски по всей поверхности конуса свидетельствует о правильности изготовления изделия.

4. Испытание на герметичность путем подачи воды под высоким давлением.

Наиболее частыми причинами несоответствия тройников требованиям стандарта являются отклонения в геометрии конуса, смещение осей и скрытые дефекты литья.

Сравнительный анализ с другими стандартами

Для более глубокого понимания специфики ГОСТ 13964-74 его можно сопоставить с аналогичным стандартом, регламентирующим производство тройников для обычных трубопроводов.

/ Параметр / ГОСТ 13964-74 / ГОСТ 22822-77 (Тройники сварные) / / --- / --- / --- / / Основное назначение / Высоконапорные системы (гидравлика, топливо), ответственные соединения / Общепромышленные трубопроводы низкого и среднего давления (вода, воздух, неагрессивные среды) / / Тип соединения / Разъемное конусное (безуплотнительное) / Неразъемное сварное / / Условное давление, Ру / До 63 МПа / До 10 МПа (100 кгс/см²) / / Материалы / Качественная сталь (35, 45, 12Х18Н9Т) с термообработкой / Углеродистые стали (Ст3, 10, 20) без специальной термообработки / / Контроль качества / Обязательный 100% контроль конуса и резьбы, выборочная опрессовка / Визуальный контроль, выборочные испытания / / Допуски на изготовление / Высокие (квалитет 7-8) / Стандартные (квалитет 10-12) /

Как видно из приведенной таблицы, ГОСТ 13964-74 ориентирован на применение в условиях более высоких нагрузок и предъявляет более строгие требования к качеству изготовления.

Рекомендации для специалистов

При работе с тройниками, соответствующими ГОСТ 13964-74, рекомендуется учитывать следующие аспекты:

1. При выборе поставщика следует обращать внимание на наличие сертификатов соответствия на материалы и результаты испытаний продукции. Предпочтительно отдавать предпочтение производителям, использующим методы холодной высадки или объемной штамповки, что обеспечивает более высокое качество металла.

2. При поступлении тройников на склад необходимо проводить их тщательную проверку с использованием специализированных инструментов для контроля геометрии и качества поверхности.

3. При проектировании систем с использованием данных тройников следует учитывать необходимость дополнительного пространства для их установки.

4. В процессе эксплуатации необходимо регулярно проверять состояние конусной поверхности и резьбы на предмет повреждений, возникающих в результате многократного разбора и сборки соединения.
