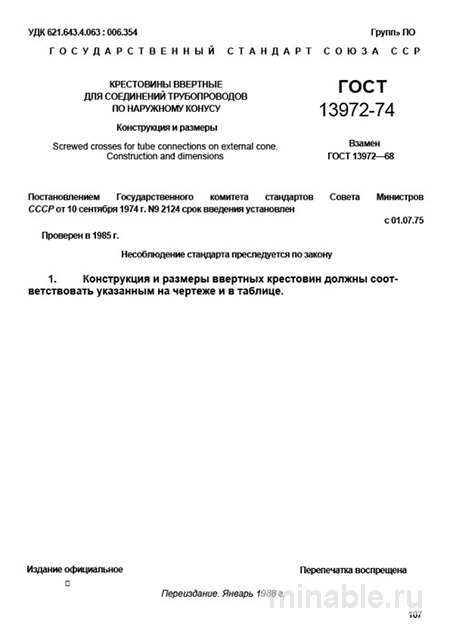

ГОСТ 13972-74: Крестовины ввертные - Полный разбор стандарта

Обзор ГОСТ 13972-74: Особенности эксплуатации ввертных крестовин в трубопроводных системах

При эксплуатации трубопроводных систем, работающих под высоким давлением, критически важно обеспечить надежность всех соединений. Ввертные крестовины представляют собой специализированные элементы, предназначенные для разветвления труб. Регламентированные параметры их конструкции и производства определены в ГОСТ 13972-74, который зарекомендовал себя как надежный стандарт на протяжении многих лет. Рассмотрим основные аспекты работы и конструктивные особенности этих элементов.

Назначение и области применения

Ввертные крестовины используются для организации ответвлений от магистральных труб. Они применяются в системах, рассчитанных на рабочее давление до 63 атмосфер и подверженных вибрационным и ударным нагрузкам. Такие системы находят применение в машиностроении, нефтегазовой отрасли и других отраслях промышленности.

Конструкция крестовин

Крестовина представляет собой цельную деталь с тремя резьбовыми отверстиями для соединения труб. Два из них находятся напротив друг друга, а третье расположено перпендикулярно к ним. Четвертое отверстие снабжено конической поверхностью для подсоединения дополнительной трубы. Угол конуса строго регламентирован и составляет 24 градуса, что обеспечивает герметичность соединений.

На этапе производства особое внимание уделяется размерным характеристикам инструмента, используемого для монтажа крестовин. Недостаточный или избыточный размер ключа может привести к невозможности установки или эксплуатации детали.

Материалы изготовления

Ввертные крестовины изготавливаются из различных марок стали. Для стандартных условий эксплуатации, где температура варьируется от -40 до +200 °C, используется сталь 20. В условиях низких температур предпочтение отдается более устойчивым к коррозии и механическим нагрузкам маркам, таким как 09Г2С.

Контроль качества

Качество крестовин подлежит строгому контролю на всех этапах производства. Основные методы проверки включают:

1. Визуальный осмотр резьбы на предмет наличия дефектов, таких как заусенцы и неровности. Для этого используются специальные калибры.

2. Измерение угла конуса с помощью высокоточных инструментов.

3. Контроль перпендикулярности отверстий с использованием линейки и угольника.

4. Испытания на герметичность под давлением для выявления скрытых дефектов.

Сравнение с другими видами фитингов

Ввертные крестовины по ГОСТ 13972-74 являются одним из видов фитингов, используемых для соединения труб. Для более полного понимания их особенностей, рассмотрим их в сравнении с другими типами фитингов:

/ Характеристика / Ввертная крестовина (ГОСТ 13972-74) / Ввертной переход (ГОСТ 8969-75) / Чугунные детали (ГОСТ 13877-96) / /----------------------------------------------/-------------------------------------------------------------------/-----------------------------------------------------------------/-----------------------------------------------------------------/ / Назначение / Разветвление труб / Соединение труб различного диаметра / Соединение труб / / Способ соединения / Конус / Конус / Резьба / / Рабочее давление / До 63 атмосфер / До 63 атмосфер / До 4 атмосфер / / Преимущества / Высокая надежность, устойчивость к вибрациям / Возможность соединения труб разного диаметра / Низкая стоимость, устойчивость к коррозии / / Недостатки / Высокая стоимость, сложность монтажа / Возможность соединения только труб одного диаметра / Не выдерживают высоких ударных нагрузок /

Рекомендации по выбору и эксплуатации

При выборе ввертных крестовин необходимо учитывать следующие факторы:

1. Наличие маркировки, включающей наименование производителя, диаметр трубы и марку стали.

2. Отсутствие дефектов на поверхности детали, таких как царапины или задиры.

3. Использование калибров для проверки соответствия резьбы.

В процессе эксплуатации следует учитывать следующие рекомендации:

1. Обеспечение достаточного пространства для использования инструмента при монтаже и демонтаже.

2. Применение материалов повышенной прочности для условий высоких ударных нагрузок.

3. Отказ от использования дополнительных уплотнительных элементов, так как герметичность обеспечивается за счет конического соединения.

Заключение

ГОСТ 13972-74 устанавливает стандарты для производства надежных ввертных крестовин, которые находят широкое применение в трубопроводных системах, работающих под высоким давлением. Соблюдение требований стандарта и рекомендаций по эксплуатации обеспечивает долговечность и надежность соединений.
