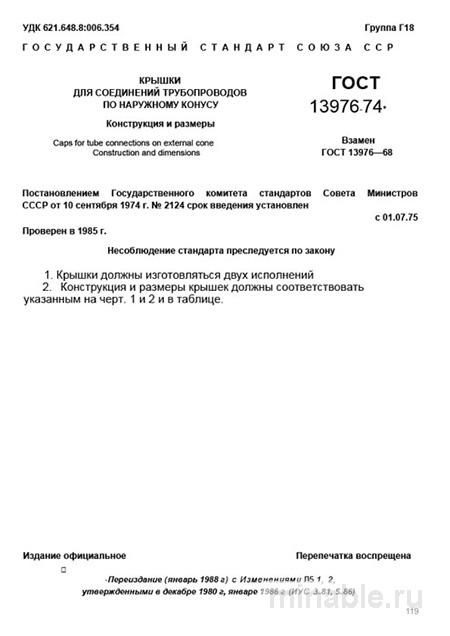

Обзор стандарта ГОСТ 13976-74: Технический анализ и практические рекомендации
В области машиностроения, особенно в гидравлических и пневматических системах, обеспечение герметичности соединений является критически важным аспектом. Стандарт ГОСТ 13976-74 представляет собой нормативный документ, регламентирующий производство и эксплуатацию крышек для герметичного закрытия трубных соединений, транспортирующих жидкости и газы. Несмотря на отсутствие широкой публичности, корректное применение данного стандарта способствует предотвращению утечек и повышению надежности оборудования.
Назначение и область применения
ГОСТ 13976-74 устанавливает требования к конструкции и эксплуатации крышек, предназначенных для герметизации трубных соединений. Ключевой особенностью данных крышек является их конусовидная форма, обеспечивающая плотное прилегание к соответствующим фитингам. Крышки по данному стандарту применяются в системах, работающих под давлением до 630 атмосфер и функционирующих в широком диапазоне температур, в зависимости от материала изготовления. Они широко используются в станкостроении, прессовом оборудовании и других промышленных установках.
Основные технические требования
Стандарт предусматривает строгие технические параметры для крышек, включая:
Конструкция и геометрические размеры
Крышки должны иметь шестигранную форму под гаечный ключ и резьбовое соединение. Угол конуса составляет 24 градуса, что обеспечивает оптимальное прилегание. Размеры крышек стандартизированы в зависимости от диаметра трубы и резьбового шага. Также регламентированы размеры под гаечный ключ для удобства монтажа.
Материалы изготовления
Для производства крышек используются различные марки стали:
-
Для стандартных условий эксплуатации — сталь 20;
-
Для работы в условиях повышенных температур — сталь 45;
-
Для эксплуатации в агрессивных средах — коррозионностойкие стали, такие как 12Х18Н9Т и 10Х17Н13М2Т.
Поверхность крышек должна быть гладкой, без дефектов, таких как заусенцы и трещины. В некоторых случаях применяется цинкование для защиты от коррозии.
Методы контроля качества
Контроль качества крышек включает проверку следующих параметров:
-
Геометрия конуса: Угол и гладкость поверхности конуса должны соответствовать установленным требованиям. Неровности или зазубрины могут привести к нарушению герметичности.
-
Состояние резьбы: Проверка резьбы осуществляется с использованием специализированных инструментов. Несоответствие резьбы установленным параметрам свидетельствует о браке изделия.
-
Осевое соответствие: Ось конуса должна точно совпадать с осью резьбового соединения для обеспечения герметичности.
Сравнительный анализ с другими стандартами
Существуют аналогичные нормативные документы, такие как ГОСТ 12821-80, однако они имеют ряд существенных отличий:
-
ГОСТ 13976-74 предусматривает конусное соединение, в то время как ГОСТ 12821-80 использует плоское соединение с уплотнительной прокладкой.
-
Конусные крышки обладают многоразовой эксплуатацией, в то время как плоские с прокладкой требуют периодической замены прокладки.
-
Конусное соединение демонстрирует повышенную устойчивость к вибрационным нагрузкам.
-
Для конусных крышек предъявляются более строгие требования к чистоте поверхности.
На практике иногда предпринимаются попытки замены конусных крышек на плоские, что является нарушением стандарта и может привести к утечкам.
Рекомендации по выбору и проверке
При выборе и проведении проверки крышек необходимо учитывать следующие критерии:
-
Визуальная оценка: Крышки не должны иметь видимых дефектов, таких как коррозия, трещины или неровности.
-
Состояние резьбы: Резьба должна обеспечивать легкость и надежность монтажа, исключая возможность проворота.
-
Маркировка: На крышке должна быть нанесена информация о производителе и материале изготовления.
-
Контроль конуса: Для проверки геометрии конуса можно использовать метод нанесения краски, который позволяет оценить равномерность покрытия при вкручивании в фитинг.
Возможные проблемы при эксплуатации
В процессе установки и эксплуатации крышек могут возникнуть следующие технические проблемы:
-
Неправильная затяжка: Недостаточная затяжка приводит к нарушению герметичности, в то время как чрезмерная затяжка может вызвать деформацию резьбы.
-
Повреждения конуса: Механические повреждения или загрязнение поверхности конуса могут стать причиной утечек.
-
Несовпадение осей: Несоответствие осей конуса и резьбы исключает возможность создания герметичного соединения.
Заключение
Стандарт ГОСТ 13976-74 является важным нормативным документом, обеспечивающим герметичность соединений в гидравлических и пневматических системах. Для эффективного применения стандарта необходимо соблюдать установленные требования к конструкции, материалам и методам контроля качества. Это подтверждает высокий уровень технической культуры производства и соблюдение всех необходимых стандартов.
