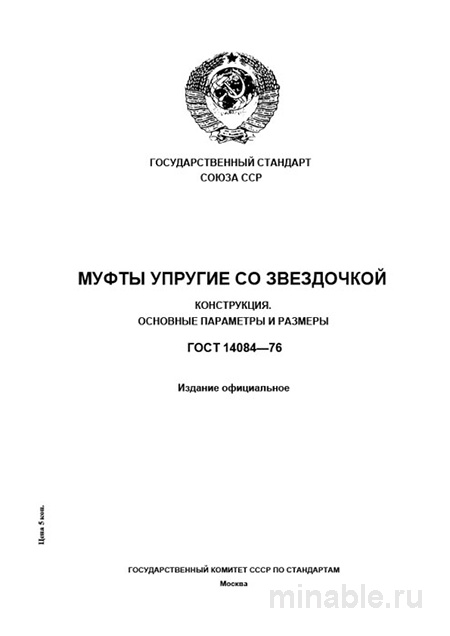

ГОСТ 14084-76: Упругие муфты со звездочкой - Разбор стандарта

Обзор стандарта ГОСТ 14084-76: Упругие муфты со звездочкой в контексте современного производства

В машиностроительной отрасли, где критически важна синхронизация работы механизмов, соединительные муфты являются важным элементом. Среди разнообразных стандартов, регулирующих производство муфт, особое внимание заслуживают упругие муфты со звездочкой, регламентированные ГОСТ 14084-76. Несмотря на продолжительное время существования данного стандарта, он сохраняет свою актуальность и широко применяется в современной промышленности. В настоящем обзоре будет рассмотрено функциональное назначение данных муфт, их применение, а также критерии выбора и эксплуатации.

Функциональное назначение и область применения муфт со звездочкой

Муфты со звездочкой, предусмотренные стандартом ГОСТ 14084-76, предназначены для соединения двух валов, обеспечивая передачу крутящего момента даже при наличии незначительных смещений относительно друг друга. Данное свойство особенно важно, учитывая, что в реальных условиях эксплуатации валы редко идеально соосны. Кроме того, муфты выполняют функцию демпфирования вибраций и ударных нагрузок, что способствует повышению надежности и долговечности механизмов.

Применение данных муфт распространено в различных отраслях машиностроения, включая конвейерные системы, вентиляционные установки, станочное оборудование и насосные агрегаты. К основным преимуществам муфт со звездочкой можно отнести их конструктивную простоту, удобство монтажа и относительно невысокую стоимость. Однако следует учитывать ограничения по эксплуатации в условиях высоких температур и воздействия агрессивных сред.

Конструктивные особенности муфт со звездочкой

Конструкция муфты со звездочкой включает два полумуфты, которые надеваются на соединяемые валы, а также упругий элемент в виде звездочки с выступами, входящими в пазы полумуфт. При вращении валов звездочка деформируется, обеспечивая передачу крутящего момента.

Основные технические характеристики муфт, такие как максимальный крутящий момент и размеры посадочных отверстий, стандартизированы для обеспечения взаимозаменяемости изделий.

Методика проверки качества муфт

При получении партии муфт необходимо провести тщательную проверку их качества, включающую следующие этапы:

1. Визуальный осмотр на наличие дефектов, таких как трещины, заусенцы или повреждения поверхности. Особое внимание следует уделить состоянию пазов и канавок, предназначенных для установки валов.

2. Измерение геометрических параметров муфты с использованием специализированных измерительных инструментов для проверки соответствия размеров требованиям стандарта.

3. Проверка радиального биения муфты на специализированном оборудовании для оценки равномерности вращения и отсутствия вибраций.

Сравнительный анализ с другими типами муфт

Упругие муфты со звездочкой представляют собой один из множества типов соединительных муфт. Для более полного понимания их преимуществ и недостатков целесообразно провести сравнительный анализ с другим распространенным видом муфт — втулочно-пальцевыми (МУВП).

/ Критерий / Упругая муфта со звездочкой / Втулочно-пальцевая муфта / / --- / --- / --- / / Назначение / Компенсация радиальных и угловых смещений, демпфирование вибраций / Компенсация радиальных смещений, частичное демпфирование вибраций / / Упругий элемент / Резиновая звездочка / Резиновые втулки / / Компенсирующая способность / Высокая / Низкая / / Ресурс / Ограниченный из-за износа резиновой звездочки / Более длительный / / Удобство замены / Требует специального оборудования / Легко заменяется вручную /

Рекомендации по выбору и эксплуатации муфт

Для обеспечения надежной и долговечной работы муфт со звездочкой рекомендуется учитывать следующие факторы:

1. Подбор муфты с запасом по крутящему моменту для компенсации пусковых нагрузок и износа упругого элемента.

2. Контроль твердости резины звездочки, которая должна находиться в оптимальном диапазоне для обеспечения эффективного демпфирования.

3. Использование безударных методов монтажа, предпочтительно с применением пресса, для предотвращения повреждения упругого элемента.

4. Регулярное техническое обслуживание, включающее визуальный осмотр и проверку состояния муфты, для своевременного выявления и устранения неисправностей.

Заключение

Стандарт ГОСТ 14084-76 остается актуальным документом, регламентирующим производство упругих муфт со звездочкой. Данные муфты обладают рядом преимуществ, таких как простота конструкции, удобство монтажа и относительно низкая стоимость. Однако для достижения максимальной эффективности и надежности их эксплуатации необходимо учитывать конструктивные особенности, правильно подбирать параметры и соблюдать рекомендации по монтажу и техническому обслуживанию.
