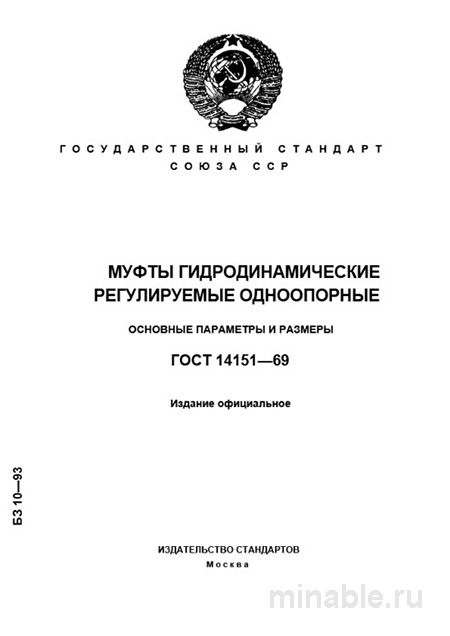

Обзор ГОСТ 14151-69: Практический аспект регулируемых гидромуфт
В условиях промышленного производства, особенно при эксплуатации мощных машин, ключевым фактором является обеспечение надежной и контролируемой передачи крутящего момента. Для решения этой задачи применяются специальные устройства — гидродинамические муфты. ГОСТ 14151-69 представляет собой важный нормативный документ, регламентирующий параметры и требования к одноопорным регулируемым гидромуфтам. Знание данного стандарта позволяет корректно осуществлять выбор, эксплуатацию и техническое обслуживание таких устройств.
Назначение и область применения ГОСТ 14151-69
Данный стандарт устанавливает технические требования к одноопорным регулируемым гидромуфтам, предназначенным для плавной передачи крутящего момента от двигателя к исполнительным механизмам, таким как насосы, вентиляторы, компрессоры и конвейеры. Работа таких муфт основана на использовании энергии рабочей жидкости, чаще всего масла.
Сферы применения:
-
мощные насосные и вентиляторные системы;
-
длинные и высоконагруженные конвейерные линии;
-
дробильно-измельчительное оборудование;
-
механизмы, требующие плавного пуска, защиты от перегрузок и ограничения пусковых токов.
Одноопорная конструкция гидромуфты предполагает наличие одного подшипника на корпусе муфты, при этом второй подшипник располагается в подключенном механизме. Это требует высокой точности центровки валов.
Основные технические характеристики и требования
Документ детально регламентирует ключевые параметры гидромуфт, включая:
Габаритные размеры
Стандарт устанавливает жесткие требования к основным геометрическим параметрам муфт, обеспечивая их совместимость с различными типами оборудования:
-
диапазон крутящего момента от 100 до 1000 Н·м;
-
диаметр присоединительных валов;
-
габаритные размеры (длина, диаметр);
-
размеры шпоночных пазов.
Особое внимание уделяется направлению вращения муфты (по часовой стрелке или против) и расположению дренажного отверстия. Несоответствие этим параметрам может привести к несовместимости с конкретным оборудованием.
Материалы изготовления
Стандарт не содержит указаний на конкретные марки материалов, однако предъявляет общие требования к прочности и надежности конструкции. Традиционно корпуса и рабочие колеса изготавливаются из чугуна или стали. Важным условием является обеспечение балансировки рабочих колес для предотвращения вибраций.
Методы оценки качества гидромуфт
Контроль качества является неотъемлемой частью процесса приемки гидромуфт. Процедура включает следующие этапы:
Визуальный осмотр
Проверяется отсутствие дефектов, таких как трещины, сколы или коррозионные повреждения. Особое внимание уделяется состоянию уплотнительных элементов.
Измерение геометрических параметров
С использованием специализированных измерительных инструментов проводится проверка соответствия всех размеров заданным в стандарте значениям.
Балансировка
Рекомендуется запрашивать у поставщика документацию, подтверждающую балансировку рабочих колес. Несбалансированная муфта может стать причиной повышенной вибрации и преждевременного выхода из строя.
Функциональные испытания
Гидромуфта проверяется на герметичность и работоспособность. Для этого она заполняется рабочей жидкостью и проводится анализ на наличие утечек. Также проводится тестирование на холостом ходу.
Сравнение с другими стандартами
ГОСТ 14151-69 регламентирует параметры регулируемых одноопорных гидромуфт, в то время как ГОСТ 27584-88 охватывает нерегулируемые муфты. Основные отличия заключаются в следующем:
-
регулируемые муфты обладают возможностью изменения передаваемого крутящего момента, в то время как нерегулируемые не имеют такой функции;
-
регулируемые модели, как правило, более сложны в конструкции и обладают более высокой стоимостью, однако предоставляют расширенные эксплуатационные возможности.
Рекомендации по работе с гидромуфтами
При выборе и заказе
-
необходимо учитывать требуемый диапазон передаваемого крутящего момента;
-
следует четко указывать все ключевые параметры (направление вращения, тип управления, конструктивные особенности);
-
рекомендуется запрашивать у поставщика полный комплект технической документации и результаты проведенных испытаний.
При установке и эксплуатации
-
необходимо обеспечить точное совпадение осей валов двигателя и исполнительного механизма;
-
следует использовать рабочую жидкость, рекомендованную производителем, и регулярно контролировать ее уровень;
-
необходимо проверять работоспособность механизма регулирования (при его наличии) и отсутствие заеданий.
Признаки возможных неисправностей
-
утечка рабочей жидкости;
-
перегрев гидромуфты;
-
повышенная вибрация;
-
нарушение работы механизма регулирования.
ГОСТ 14151-69 является основополагающим нормативным документом, регулирующим производство и эксплуатацию регулируемых одноопорных гидромуфт. Понимание требований данного стандарта обеспечивает надежную и безопасную работу сложного промышленного оборудования.
