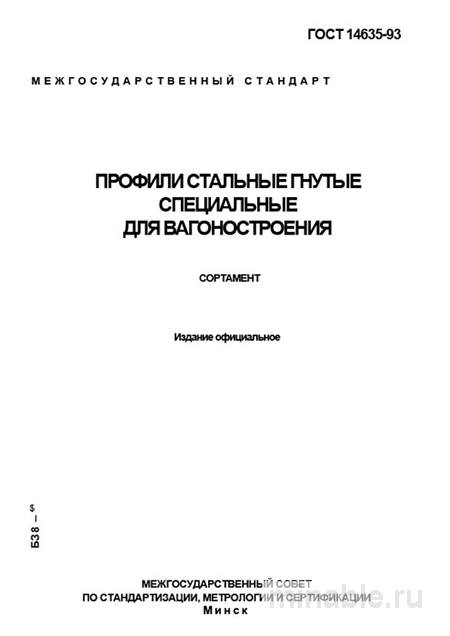

ГОСТ 14635-93: Стальные гнутые профили для вагонов - Полный разбор

Обзор ГОСТ 14635-93: Специальные профили для вагонов — особенности применения и требования

В сфере производства железнодорожных вагонов, где критическое значение имеют как масса, так и геометрические параметры элементов, стандарты играют ключевую роль. ГОСТ 14635-93 представляет собой нормативный документ, регламентирующий параметры стальных профилей, используемых при изготовлении вагонов. Эти профили применяются для изготовления таких ответственных узлов, как рамы, лобовые части и другие конструктивные элементы.

Цель стандарта

Данный стандарт не только устанавливает типовые формы и размеры профилей, но и обеспечивает их соответствие специфическим требованиям вагоностроения. Профили, соответствующие ГОСТ 14635-93, разработаны для использования в определённых частях вагонов, таких как рамы вагонов, лобовые части, элементы усиления и детали автосцепки. Применение данных профилей в других отраслях, например, в общем машиностроении, недопустимо из-за их конструктивных особенностей, адаптированных под условия эксплуатации вагонов.

Основные положения стандарта

Стандарт предусматривает 48 различных типов профилей, классифицированных по 8 основным формам: от простых угловых и тавровых до более сложных зетовых и специализированных профилей.

Материалы

Для изготовления профилей используются углеродистые и низколегированные марки стали, такие как Ст3сп, 09Г2С и 10ХСНД. В зависимости от метода производства, профили могут быть изготовлены из холоднокатаной или горячекатаной стали, что оказывает влияние на их прочностные характеристики и точность геометрических параметров.

Геометрические параметры

Стандарт детально регламентирует размеры каждого профиля, включая высоту и толщину полок, ширину и толщину стенок, а также радиус закруглений. Допуски на толщину металла соответствуют стандартам для горячекатаного проката, однако допуски на форму профилей значительно строже. Например, кривизна профиля не должна выходить за пределы установленных норм, чтобы избежать возможных дефектов при сборке вагонов.

Контроль качества

При поступлении новых профилей необходимо провести тщательную проверку их качества. Первоначально осуществляется визуальный осмотр на наличие дефектов, таких как ржавчина, трещины и другие повреждения. Затем проводится измерение размеров с использованием специализированных инструментов, таких как штангенциркуль и измерительная рулетка. Особое внимание уделяется проверке прямолинейности профилей, так как отклонения могут привести к сбоям в процессе сборки вагонов.

Сравнение с другими стандартами

Часто ГОСТ 14635-93 путают с другими нормативными документами, такими как ГОСТ 8278-83 (швеллеры) или ГОСТ 30245-2003 (замкнутые сварные профили). Однако между ними существуют значительные различия:

• Назначение: Специальные профили для вагонов — узкоспециализированные изделия, предназначенные для использования исключительно в вагоностроении. Общие профили могут применяться в различных отраслях.

• Форма: Уникальные сечения, разработанные с учётом конструктивных особенностей вагонов. Стандартные профили имеют типовые формы.

• Точность: Более строгие допуски на размеры и форму для специальных профилей, что обусловлено спецификой их применения. Общие профили имеют менее строгие требования.

• Контроль качества: Повышенные требования к контролю качества для специальных профилей, включая проверку геометрических параметров и механических характеристик. Контроль качества общих профилей может быть менее строгим.

Использование общих профилей вместо специализированных может привести к снижению надёжности и безопасности вагонов, а также потребовать дополнительных расчётов и согласований.

Рекомендации для специалистов

Для обеспечения качества и надёжности железнодорожных вагонов рекомендуется соблюдать следующие рекомендации:

1. Инженерам: Избегать замены специализированных профилей на общие без проведения соответствующих расчётов и согласований с проектной организацией.

2. Специалистам по закупкам: В тендерной документации указывать не только стандарт, но и дополнительные требования к маркировке, упаковке и наличию сертификатов соответствия.

3. Контролёрам качества: При приёмке профилей проводить тщательную проверку их геометрических параметров, включая кривизну длинных изделий, с использованием специализированных шаблонов.

4. Общий совет: Сотрудничать с проверенными производителями, специализирующимися на производстве профилей для вагоностроения.

В заключение, ГОСТ 14635-93 является важным нормативным документом, обеспечивающим высокое качество и надёжность железнодорожных вагонов. Для его эффективного применения необходимо глубоко понимать требования стандарта и иметь отлаженную систему контроля качества на всех этапах производства.
