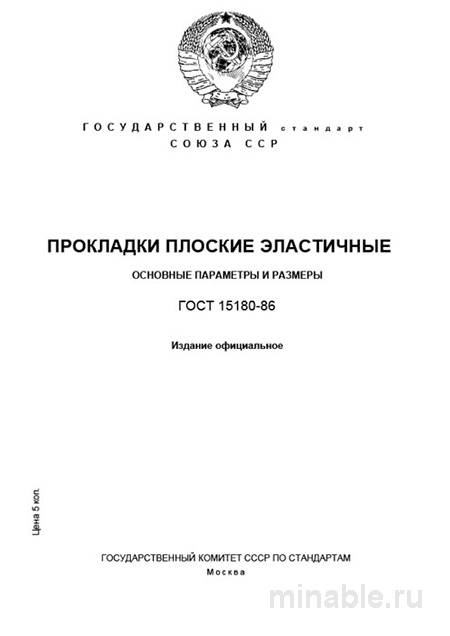

ГОСТ 15180-86: Прокладки плоские эластичные - Полный разбор

Обзор стандарта ГОСТ 15180-86: Применение плоских эластичных прокладок

В машиностроительной отрасли, особенно в производстве насосного оборудования, трубопроводной арматуры и соединительных элементов, ключевым фактором является правильный выбор и монтаж уплотнительных прокладок. Стандарт ГОСТ 15180-86 регламентирует технические характеристики и параметры плоских эластичных прокладок, предназначенных для обеспечения герметичности соединений в условиях умеренных давлений и температур. В данном обзоре рассмотрены основные аспекты применения данного стандарта на практике.

Назначение и область применения прокладок

Плоские эластичные прокладки по ГОСТ 15180-86 предназначены для герметизации соединений между трубопроводами, арматурой и другими элементами оборудования. Они используются в системах водоснабжения, газоснабжения, маслопроводах, а также в устройствах, работающих с неагрессивными средами. Стандарт определяет основные геометрические параметры прокладок, но не регламентирует их физико-механические свойства, которые зависят от материала изготовления.

Материалы для изготовления прокладок

Согласно стандарту, прокладки могут быть изготовлены из различных типов резины, выбор которых зависит от эксплуатационных условий. В частности, применяются:

• Резина, устойчивая к воздействию масел и бензина: подходит для использования в системах, работающих с нефтепродуктами.

• Теплостойкая резина: предназначена для применения в условиях повышенных температур.

• Резина, стойкая к кислотам и щелочам: используется в химической промышленности.

• Пищевая резина: применяется в оборудовании, контактирующем с пищевыми продуктами и фармацевтическими веществами.

Основные размеры прокладок

ГОСТ 15180-86 предусматривает три типа прокладок, различающихся по конструктивным особенностям и размерам:

1. Тип 1: прокладки для трубопроводов с внутренним диаметром от 10 до 200 мм.

2. Тип 2: прокладки аналогичного назначения.

3. Тип 3: прокладки овальной формы.

В стандарте приведены точные значения внутреннего (d), наружного (D) диаметра и толщины (s) прокладок. Толщина прокладки является важным параметром, так как от неё зависит герметичность соединения. Следует отметить, что чрезмерно толстая прокладка может деформироваться при затяжке и утратить свои функциональные свойства. Стандартные значения толщины прокладок составляют 1, 1,5, 2, 2,5 и 3 мм, что обеспечивает оптимальное уплотнение для большинства стандартных соединений.

Методы контроля качества прокладок

При поступлении партии прокладок необходимо провести входной контроль качества, который включает следующие этапы:

1. Визуальный осмотр: поверхность прокладки должна быть однородной, без дефектов, таких как пузыри, трещины и неровности. Кромки должны иметь гладкую поверхность без заусенцев и острых краев.

2. Измерение геометрических параметров: проверяют соответствие внутреннего и наружного диаметра, а также толщины прокладки установленным значениям. Толщина должна быть равномерной по всей площади сечения.

3. Проверка сопроводительной документации: на упаковке или в техническом паспорте должны быть указаны марка резиновой смеси, номер партии и дата изготовления. Отсутствие данной информации может свидетельствовать о несоответствии продукции требованиям стандарта.

Для особо ответственных применений рекомендуется проводить лабораторные испытания, включающие определение твердости резины, относительного удлинения при разрыве и других физико-механических характеристик.

Отличия прокладок по ГОСТ 15180-86 от других стандартов

Часто прокладки, соответствующие ГОСТ 15180-86, путают с изделиями, изготовленными по другим стандартам, таким как ГОСТ 4758-91 (картонные прокладки) или ГОСТ 481-80 (паронитовые прокладки). Основные различия заключаются в следующем:

/ Параметр / ГОСТ 15180-86 (эластичные прокладки) / ГОСТ 4758-91 (картонные прокладки) / ГОСТ 481-80 (паронит) / /-----------------------------------/---------------------------------------/-----------------------------------/----------------------------------/ / Основной материал / Резина / Картон / Асбестовый картон / / Ключевое свойство / Эластичность / Сжимаемость / Теплостойкость / / Температурный диапазон (°C) / От -30 до +100...200* / До +120 / До +450 / / Рабочее давление, МПа / До 1,0 / До 0,1 / До 4,0 / / Типичное применение / Вода, воздух, масло / Вода, масло (при низком давлении) / Пар, горячие масла /

*Значения температурного диапазона могут варьироваться в зависимости от типа резиновой смеси.

Таким образом, эластичные прокладки не могут заменить паронит в системах, работающих с горячими средами, а паронитовые прокладки не предназначены для использования в условиях, требующих высокой эластичности. Неправильный выбор материала может привести к протечкам и снижению надежности системы.

Рекомендации по выбору и эксплуатации прокладок

При выборе прокладок рекомендуется учитывать следующие факторы:

1. Условия эксплуатации: необходимо определить рабочую среду (жидкость, газ, пар), температуру и давление.

2. Спецификация заказа: в заказе следует указывать полное обозначение прокладки по ГОСТ, включая тип, размеры, материал и марку резиновой смеси. Например: «Прокладка 2-50-130/125-2 ГОСТ 15180-86, резина ИРП-1114».

3. Визуальный контроль: перед установкой следует провести осмотр прокладки на наличие дефектов.

4. Условия хранения: прокладки должны храниться в сухом, защищенном от солнечных лучей месте, вдали от источников тепла и озона. Срок хранения обычно составляет 3-5 лет.

5. Монтаж: эластичные прокладки работают за счет своей упругости, поэтому не рекомендуется чрезмерно затягивать крепежные элементы. Избыточное усилие может привести к деформации прокладки и утрате её функциональных свойств.

Стандарт ГОСТ 15180-86 продолжает оставаться актуальным и широко применяется на предприятиях различных отраслей промышленности. Для обеспечения надежной работы уплотнительных узлов необходимо не только соблюдать требования стандарта, но и учитывать особенности конкретного применения, включая материал прокладки, условия эксплуатации и требования к герметичности соединений.
