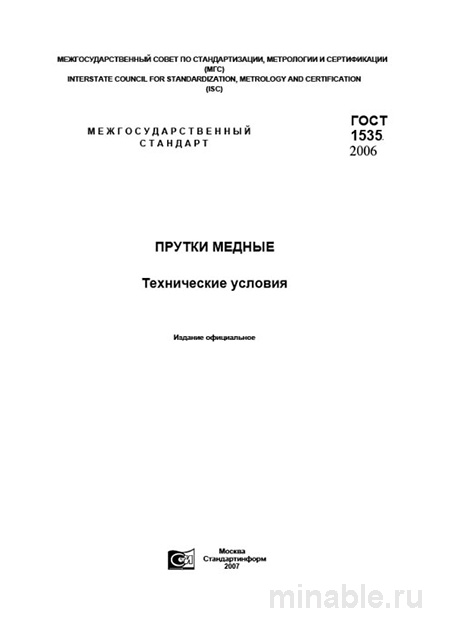

Обзор ГОСТ 1535-2006: Практическое руководство для инженера и технолога
Государственный стандарт ГОСТ 1535-2006, регламентирующий требования к медным пруткам круглого, квадратного и шестигранного сечения, является ключевым нормативным документом в области металлообработки. Этот стандарт заменил ранее действующий ГОСТ 1535-91, актуализировав требования в соответствии с современными технологическими и эксплуатационными стандартами.
Область применения стандарта
ГОСТ 1535-2006 определяет технические условия для производства и приемки медных прутков, изготовленных из различных марок меди (М, М1, М1р, М2, М2р, М3, М3р). Прутки могут поставляться в трех состояниях: твердом, полутвердом и мягком (отожженном).
Область применения данного стандарта включает:
-
Производство электротехнических компонентов, таких как провода и контактные элементы.
-
Изготовление деталей, эксплуатируемых в условиях низких температур.
-
Создание изделий, устойчивых к агрессивным средам и коррозионным процессам.
-
Использование в качестве заготовок для последующей механической обработки.
Критерии оценки качества
Выбор марки меди
При выборе марки меди необходимо учитывать специфические требования к изделиям. Для ответственных электротехнических компонентов рекомендуется использовать марки меди с минимальным содержанием кислорода и примесей, такие как М1р, М2р или М3р. Марка М3, содержащая повышенное количество кислорода и примесей, может быть недостаточно качественной для применения в критических узлах.
Визуальный осмотр
Прутки должны соответствовать требованиям по геометрической форме и отсутствию дефектов поверхности. Допустимы незначительные поверхностные дефекты, такие как царапины или следы механической обработки, при условии, что они не влияют на эксплуатационные характеристики изделия. Цвет прутков должен быть равномерным, без признаков оксидных пленок, которые могут снижать качество поверхности и затруднять последующую обработку.
Геометрические параметры
Точность геометрических размеров прутков контролируется с использованием измерительных инструментов, таких как штангенциркуль или микрометр. Прутки должны иметь прямолинейную форму, без искривлений и отклонений от заданных параметров сечения.
Механические свойства
ГОСТ 1535-2006 регламентирует следующие механические характеристики медных прутков:
-
Предел прочности при растяжении – максимальное усилие, которое материал способен выдержать без разрушения.
-
Относительное удлинение – способность материала к пластической деформации до разрушения.
-
Твердость по Бринеллю или Роквеллу – показатель механической устойчивости материала.
-
Ударная вязкость – способность материала противостоять ударным нагрузкам.
Эти параметры определяют выбор метода обработки прутков и их применение в различных технологических процессах.
Процедура контроля качества
При поступлении партии медных прутков необходимо провести следующие мероприятия:
-
Визуальный осмотр поверхности каждого прутка или связки.
-
Проверка геометрических параметров с использованием специализированных измерительных инструментов.
-
Контроль наличия сопроводительной документации, включая маркировку с указанием номера плавки, марки меди, состояния поставки и размеров.
Для более детальной оценки качества материала рекомендуется проведение лабораторных испытаний на определение механических характеристик и химического состава.
Сравнение с другими стандартами
ГОСТ 1535-2006 предназначен для регулирования качества чистой меди. Существуют также специализированные стандарты для других материалов:
-
ГОСТ 859-2001 – для литейной меди, используемой в производстве отливок.
-
ГОСТ 1173-2006 – для бронз, представляющих собой сплавы на основе меди с добавлением других элементов, повышающих прочность и твердость материала.
Рекомендации для специалистов
Технологам:
-
При выборе материала для изделий, работающих под нагрузкой, рекомендуется использовать полутвердые прутки.
-
Для операций глубокой вытяжки или гибки целесообразно применять мягкие прутки, обеспечивающие высокую пластичность материала.
Специалистам по закупкам:
-
В технических заданиях необходимо четко указывать марку меди, состояние поставки и вид предварительной обработки (например, "пруток медный М1р, мягкий, тянутый").
-
Рекомендуется требовать от поставщиков предоставления сертификатов, подтверждающих соответствие материала требованиям ГОСТ 1535-2006, а также содержащих информацию о номере плавки.
Отделу контроля качества:
-
Периодически проводить выборочные проверки геометрических параметров прутков, даже при работе с проверенными поставщиками.
-
При подозрении на отклонение от нормативных требований по твердости рекомендуется проводить испытания на изгиб для оценки механических характеристик материала.
Заключение
ГОСТ 1535-2006 является важным нормативным документом, обеспечивающим высокое качество продукции и оптимизацию производственных процессов. Соблюдение требований данного стандарта позволяет минимизировать риски, связанные с использованием некачественного материала, и повысить эффективность технологических операций.
