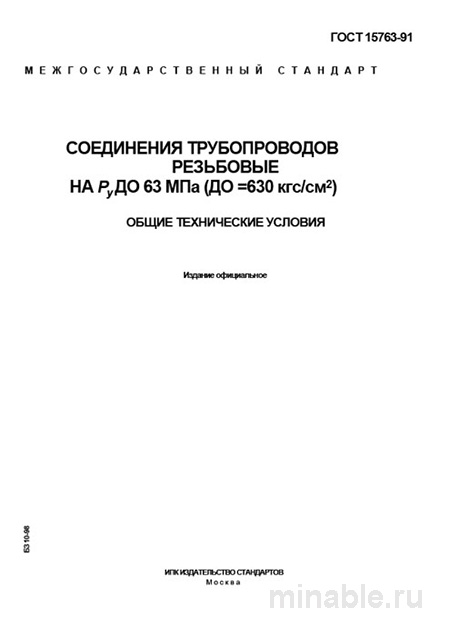

Обзор ГОСТ 15763-91: Резьбовые соединения для систем высокого давления
В машиностроительной отрасли, особенно при проектировании и эксплуатации гидравлических систем, таких как станки, прессы и испытательные стенды, критическое значение приобретает обеспечение надежности всех компонентов. В условиях, когда системы функционируют под высоким давлением, любая неисправность может представлять серьезную угрозу безопасности и привести к остановке производственного процесса. Важнейшим элементом таких систем являются резьбовые соединения, к которым предъявляются строгие требования в соответствии с ГОСТ 15763-91. Данный стандарт регламентирует параметры резьбовых соединений, способных выдерживать давление до 63 мегапаскалей (МПа), что является весьма значительным показателем.
Цель и область применения стандарта
ГОСТ 15763-91 устанавливает технические требования к резьбовым соединениям, предназначенным для использования в трубопроводах гидравлических, пневматических и топливных систем, функционирующих под высоким давлением. Основная цель стандарта заключается в обеспечении единообразия, прочности и герметичности резьбовых соединений, что позволяет гарантировать надежность и безопасность эксплуатации оборудования.
Области применения
Данный стандарт не распространяется на резьбовые соединения, используемые в бытовых системах водоснабжения и отопления. Его применение регламентируется для следующих типов оборудования и систем:
-
Станки с числовым программным управлением (ЧПУ) и кузнечно-прессовое оборудование.
-
Испытательные стенды для проверки оборудования под высоким давлением.
-
Системы высокого давления в энергетическом машиностроении.
-
Специальная автомобильная и авиационная техника.
Основные положения стандарта
ГОСТ 15763-91 регламентирует параметры как самих резьбовых деталей, так и пары "штуцер-гайка" в целом. Особое внимание уделяется обеспечению прочности и герметичности соединений.
Требования к материалам и обработке
Для изготовления резьбовых деталей применяются следующие материалы:
-
Стали марок 35, 45, 40Х, 30ХГСА и другие.
-
Уплотнительные кольца изготавливаются из резины, устойчивой к воздействию масла и топлива.
-
Все детали подвергаются закалке и покрытию цинком или кадмием для повышения коррозионной стойкости.
Геометрические и эксплуатационные характеристики
-
Используется метрическая резьба, обеспечивающая надежное уплотнение.
-
Поверхность деталей должна быть тщательно обработана для минимизации микроскопических дефектов, которые могут привести к протечкам.
-
Проводится проверка прочности соединений и их способности выдерживать заданные нагрузки.
Методы контроля качества
Качество резьбовых соединений проверяется с использованием следующих методов:
-
Визуальный осмотр, включающий проверку наличия маркировки, соответствующей требованиям стандарта, а также отсутствие повреждений, царапин и следов коррозии.
-
Контроль резьбы и уплотняющих поверхностей с применением специализированных измерительных инструментов для проверки геометрии резьбы, углов и диаметров деталей.
-
Измерение твердости резьбовых деталей для подтверждения соответствия заданным требованиям.
Сравнение с другими стандартами
ГОСТ 15763-91 имеет схожие цели и задачи с ГОСТ 25184-93, однако между этими стандартами существуют определенные различия:
-
Область применения:
-
ГОСТ 15763-91 предназначен для систем сверхвысокого давления (до 63 МПа).
-
ГОСТ 25184-93 применяется для систем высокого давления (до 16–25 МПа).
-
-
Тип уплотнения:
-
В ГОСТ 15763-91 используется резиновое уплотнение.
-
ГОСТ 25184-93 предусматривает уплотнение типа "металл по металлу".
-
-
Форма резьбы:
-
ГОСТ 15763-91 содержит требования к цилиндрической резьбе.
-
ГОСТ 25184-93 регламентирует коническую резьбу.
-
-
Ресурс соединений:
-
Соединения по ГОСТ 15763-91 имеют ограниченный ресурс из-за использования резины.
-
Соединения по ГОСТ 25184-93 обладают более длительным ресурсом при условии сохранения целостности резьбы.
-
-
Особенности монтажа:
-
При использовании ГОСТ 15763-91 требуется точная затяжка и контроль положения уплотнительного кольца.
-
Монтаж соединений по ГОСТ 25184-93 требует осторожности для предотвращения срыва резьбы и может включать использование герметизирующих материалов.
-
Рекомендации для специалистов
-
Для технологов и конструкторов:
-
Не рекомендуется использовать ГОСТ 15763-91 для систем, где давление не превышает 25 МПа.
-
Необходимо указывать в технической документации стандарт и исполнение резьбовых соединений, включая материал и рабочее давление.
-
Следует заранее планировать процедуры контроля крутящего момента при затяжке резьбовых соединений.
-
-
Для специалистов по закупкам и контролю качества:
-
При оформлении заказов необходимо ссылаться на ГОСТ 15763-91.
-
Следует требовать от поставщиков протоколы испытаний на герметичность и прочность резьбовых соединений.
-
В процессе приемки необходимо использовать поверенные измерительные инструменты и твердомеры.
-
Важно обращать внимание на возможные дефекты, такие как срыв резьбы, низкая твердость материалов, царапины на уплотняющих поверхностях и неконцентричность резьбовых деталей.
-
Заключение
ГОСТ 15763-91 представляет собой важный нормативный документ, регламентирующий параметры резьбовых соединений для систем, работающих под сверхвысоким давлением. Правильное применение и контроль качества соединений в соответствии с данным стандартом обеспечивают надежность и безопасность эксплуатации оборудования. Однако применение стандарта должно быть обосновано реальными условиями эксплуатации и не должно осуществляться в системах, где давление не превышает установленных нормативов.
