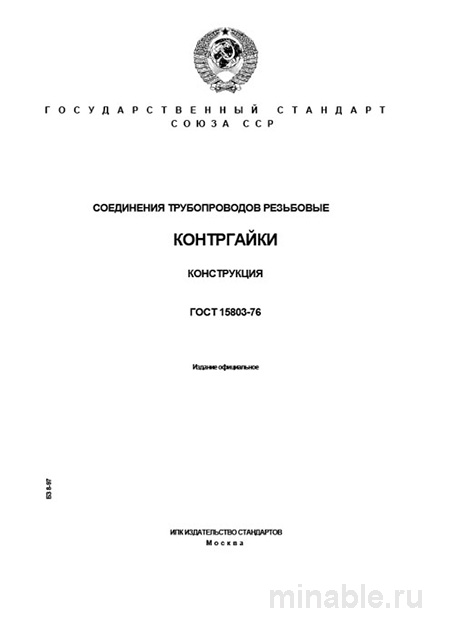

ГОСТ 15803-76: Контргайки для трубопроводов - Комплексный разбор

Обзор ГОСТ 15803-76: контргайки для резьбовых соединений трубопроводов

В процессе производства машин и оборудования, а также при создании и обслуживании трубопроводных систем, функционирующих под высоким давлением, критически важно обеспечить надежность всех соединений. Контргайка играет ключевую роль в обеспечении стабильности резьбового соединения, предотвращая самопроизвольное откручивание из-за вибрационных нагрузок, механических воздействий или колебаний давления. ГОСТ 15803-76 регламентирует технические характеристики и параметры шестигранных контргаек, предназначенных для таких соединений. В данном обзоре рассматриваются основные положения этого стандарта на основе практического опыта его применения.

Область применения и назначение стандарта

ГОСТ 15803-76 устанавливает требования к конструкции, размерам и материалам шестигранных контргаек для резьбовых соединений трубопроводов. Основная функция контргаек заключается в обеспечении надежного крепления гаек в резьбовом соединении, предотвращая их откручивание под воздействием эксплуатационных нагрузок. Такие контргайки применяются в системах транспортировки жидкостей и газов, включая:

• Станки и промышленное оборудование для подачи масла, топлива или гидравлической жидкости.

• Системы управления и измерительные приборы.

• Машиностроительные конструкции, где требуется высокая степень надежности резьбовых соединений.

Важно отметить, что данный стандарт распространяется исключительно на контргайки для трубопроводов, которые разработаны с учетом специфических нагрузок, возникающих в процессе эксплуатации трубопроводных систем. Контргайки, соответствующие ГОСТ 15803-76, не предназначены для использования в других типах оборудования, где условия эксплуатации отличаются.

Основные технические требования и параметры

Контргайки, регламентированные ГОСТ 15803-76, могут быть классифицированы по двум основным типам конструкции:

1. С цилиндрическим выступом и конической фаской.

2. Без выступа, с конической и цилиндрической фаской.

Для изготовления контргаек могут использоваться различные материалы, такие как углеродистые и легированные стали, латунь и другие сплавы. Выбор материала зависит от характеристик транспортируемой среды и рабочего давления в системе. Например, при эксплуатации в условиях повышенной влажности не рекомендуется использовать контргайки из углеродистой стали без защитного покрытия, так как это может привести к коррозии и ослаблению соединения.

Стандарт ГОСТ 15803-76 устанавливает следующие основные параметры контргаек:

• Размер под ключ (например, 17 мм).

• Высота (например, 15 мм).

• Диаметр резьбы (например, 12 мм).

Особое внимание уделяется качеству поверхности контргаек, которое должно исключать наличие дефектов, таких как заусенцы, трещины или коррозия, способных негативно повлиять на надежность соединения.

Методы контроля качества контргаек

При приемке партии контргаек необходимо провести комплекс мероприятий по проверке их качества. В частности, следует:

• Визуально осмотреть каждую гайку на наличие дефектов, таких как коррозия, окалины или механические повреждения.

• Проверить резьбу с использованием специализированных инструментов, таких как калибры-кольца, для подтверждения соответствия шага и диаметра резьбы требованиям стандарта.

• Измерить основные геометрические параметры контргаек (например, ширину под ключ и высоту) с помощью измерительных инструментов, таких как штангенциркуль.

• При необходимости провести испытания на твердость материала контргайки с использованием соответствующих приборов.

Наиболее распространенные дефекты контргаек включают:

• Срыв резьбы.

• Недовод размера под ключ после покрытия.

• Биение торцов.

• Трещины, возникающие в результате неправильной термообработки.

Сравнительный анализ ГОСТ 15803-76 и других стандартов

ГОСТ 15803-76 следует отличать от других стандартов, регулирующих производство гаек, таких как ГОСТ 8969-75. Основное различие заключается в назначении и конструктивных особенностях гаек:

• ГОСТ 15803-76 предназначен для контргаек, используемых в трубопроводных системах, работающих под высоким давлением. Такие контргайки должны обладать высокой прочностью и массой для обеспечения надежного соединения.

• ГОСТ 8969-75 применяется для гаек общего назначения, используемых в машиностроении и для ненагруженных соединений. Эти гайки имеют меньшие размеры и массу по сравнению с контргайками, регламентированными ГОСТ 15803-76.

Использование контргайки, соответствующей ГОСТ 15803-76, в системах с низким давлением может привести к снижению надежности соединения и возникновению аварийных ситуаций.

Рекомендации по работе с контргайками

При проектировании и разработке технической документации необходимо указывать номер ГОСТ 15803-76, а также дополнительные параметры, такие как исполнение (1 или 2), используемые материалы и тип защитного покрытия (например, оцинкованное покрытие).

При закупке контргаек рекомендуется требовать от поставщика полный комплект сопроводительной документации, включая сертификат соответствия, паспорт изделия с указанием марки стали и результатов заводских испытаний.

Контргайки следует хранить в сухом, защищенном от влаги месте. Метизы из углеродистой стали, не имеющие защитного покрытия, подвержены коррозии даже при кратковременном хранении в неблагоприятных условиях.

Сборщики должны быть обучены правильной методике затяжки контргаек, которая включает:

• Затяжку контргайки с определенным усилием поверх основной гайки.

• Недопустимость чрезмерной затяжки, которая может привести к срыву резьбы, и недостаточной затяжки, не обеспечивающей требуемой надежности соединения.

ГОСТ 15803-76 является важным нормативным документом, обеспечивающим надежность и безопасность трубопроводных систем, функционирующих под высоким давлением. Соблюдение требований данного стандарта является обязанностью инженера и технолога для предотвращения аварийных ситуаций на производстве.
