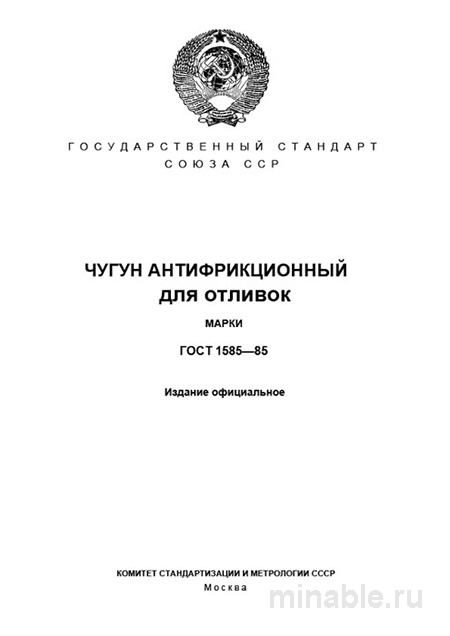

ГОСТ 1585-85: Антифрикционный чугун для отливок - Комплексный разбор

Обзор ГОСТ 1585-85: Антифрикционный чугун в современном производстве

ГОСТ 1585-85 представляет собой нормативный документ, регламентирующий требования к производству антифрикционных чугунных изделий. Он предназначен для обеспечения качества материалов, используемых в узлах трения, где одной из деталей является чугун. Стандарт определяет марки чугуна, его химический состав, физико-механические свойства и условия применения.

Назначение стандарта

Основная цель стандарта — установить требования к чугуну, предназначенному для использования в узлах трения. Такие узлы должны выдерживать давление до 20 МПа (что в 200 раз превышает давление в автомобильной шине) и скорости скольжения до 2 м/с. Чугун находит применение в подшипниках, втулках и других деталях, используемых в тяжелом машиностроении, горнодобывающей промышленности, металлургии, железнодорожном транспорте и судостроении.

Особенностью антифрикционного чугуна является его структура, включающая твердую металлическую основу и мягкие включения. Твердая основа обеспечивает износостойкость материала, а мягкие включения способствуют снижению трения и предотвращению заклинивания. ГОСТ 1585-85 позволяет выбрать оптимальную марку чугуна для конкретных эксплуатационных условий.

Основные марки чугуна и их характеристики

Стандарт определяет пять марок чугуна, различающихся по структуре и свойствам:

1. АЧС-1, АЧС-2 — серый чугун с пластинчатым графитом, характеризующийся низкой стоимостью и широким применением.

2. АЧВ-1, АЧВ-2 — высокопрочный чугун с шаровидным графитом, обладающий повышенной прочностью и долговечностью по сравнению с серым чугуном.

3. АЧК-1, АЧК-2 — ковкий чугун с хлопьевидным графитом, сочетающий свойства серого и высокопрочного чугуна.

Цифровые обозначения после буквенных индексов указывают на степень твердости и прочности чугуна. Например, АЧС-1 содержит больше перлита (твердой основы), чем АЧС-2, который имеет большее содержание феррита (мягкой основы).

Методы контроля качества чугуна

Контроль качества чугуна включает оценку его твердости и прочности. Твердость определяется по методу Бринелля (HB) и может варьироваться от 160 до 250 HB в зависимости от марки чугуна. Прочность на сжатие проверяется для деталей, работающих в условиях значительных нагрузок.

Важно отметить, что испытания проводятся на образцах, вырезанных из партии чугуна, а не на рабочей поверхности готовых деталей. Это обусловлено тем, что обработка поверхности (шлифовка, сверление и т.д.) может изменить механические свойства материала. Поэтому в обязательном порядке предоставляется протокол испытаний, подтверждающий соответствие чугуна требованиям стандарта.

Процедура приемки чугуна

Приемка партии чугуна включает следующие этапы:

1. Внешний осмотр: Поверхность чугуна должна быть без трещин, раковин и других дефектов, которые могут привести к снижению эксплуатационных характеристик изделий.

2. Измерение размеров: Проверяется соответствие геометрических параметров чугуна заданным требованиям.

3. Микроструктурный анализ: Проводится исследование структуры чугуна под микроскопом для оценки формы графита и качества металлической основы.

Сравнение с альтернативными материалами

При выборе материалов для узлов трения необходимо учитывать не только их стоимость, но и эксплуатационные характеристики. Антифрикционный чугун по ГОСТ 1585-85 имеет следующие преимущества и недостатки по сравнению с другими материалами:

/ Параметр / Антифрикционный чугун (ГОСТ 1585-85) / Баббит (ГОСТ 132-74) / Бронза (ГОСТ 613-79) / /-------------------------------/---------------------------------------/-----------------------/-----------------------/ / Назначение / Высокие ударные нагрузки, граничная смазка / Высокие скорости, жидкостная смазка / Высокие удельные давления, средние скорости / / Твердость, HB / 190-250 / 20-30 / 90-120 / / Преимущества / Надежность, стойкость к ударным нагрузкам / Подходит для высоких скоростей / Высокая прочность / / Недостатки / Не подходит для высоких скоростей / Дороже чугуна / Более сложный в производстве /

Из таблицы видно, что чугун является оптимальным выбором для условий с высокими нагрузками, но низкими скоростями.

Рекомендации по применению

При работе с антифрикционным чугуном рекомендуется учитывать следующие аспекты:

1. Выбор марки чугуна:

   • Для стандартных условий эксплуатации (например, в редукторах) рекомендуется использовать марку АЧС-2.

   • Для ответственных узлов, работающих в тяжелых условиях, следует выбирать марку АЧВ-1.

   • Избегайте чрезмерного повышения твердости чугуна, так как это может привести к повышенному шуму и ухудшению притирания деталей.

2. Заключение договоров:

   • В документации необходимо указывать марку чугуна и требуемую твердость (например, "АЧВ-1, твердость 200-220 HB").

3. Приемка материалов:

   • Требуйте предоставления паспорта качества с результатами испытаний.

   • Проводите выборочный контроль твердости чугуна.

   • Внимательно осматривайте поверхность чугуна на наличие дефектов.

4. Производственные процессы:

   • Учитывайте хрупкость чугуна и избегайте ударных нагрузок при установке деталей.

   • При проектировании деталей из чугуна следует учитывать их прочность и увеличивать толщину стенок по сравнению с деталями из бронзы.

Заключение

ГОСТ 1585-85 является важным нормативным документом, регламентирующим производство антифрикционного чугуна. Его применение позволяет обеспечить надежность и долговечность изделий, используемых в условиях высоких нагрузок и ограниченной смазки. Важно учитывать требования стандарта и реальные условия эксплуатации для достижения оптимальных результатов.
