ГОСТ 16048-70: Комплексный разбор колец упорных для трубопроводов

Обзор ГОСТ 16048-70: Упорные кольца для критически важных соединений

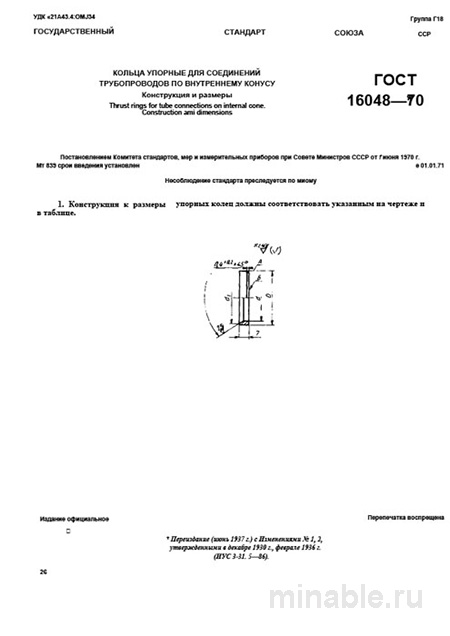

В области машиностроения, особенно в энергетическом и химическом секторах, первостепенное значение имеет обеспечение надежности всех соединений. Это касается и трубопроводных систем, где критически важно не только исключить утечки, но и обеспечить способность выдерживать значительные механические нагрузки. Для достижения этих целей используются упорные кольца, регламентируемые стандартом ГОСТ 16048-70 «Кольца упорные для соединений трубопроводов по внутреннему конусу. Конструкция и размеры». Данный обзор предоставляет подробное и официальное описание указанного стандарта, а также рекомендации по его практическому применению.

Назначение и функции упорных колец

Упорные кольца, соответствующие ГОСТ 16048-70, представляют собой элементы с трапециевидным поперечным сечением, предназначенные для установки в конические отверстия фланцев, фитингов и других компонентов трубопроводной арматуры. Основная функция данных колец заключается в восприятии осевых нагрузок, возникающих в процессе эксплуатации соединения, что предотвращает самопроизвольное отвинчивание и разрушение сопряженных деталей. В сочетании с контропорными элементами или дополнительными упорами, упорные кольца обеспечивают высокую степень надежности и прочности соединения.

Применение данных колец особенно актуально в системах, работающих под высоким давлением, таких как фонтанная арматура, обвязка насосных агрегатов и запорная арматура. Следует отметить, что упорные кольца не предназначены для обеспечения герметичности соединения; для этой цели используются уплотнительные элементы. Основная задача упорных колец – сохранение стабильного положения компонентов соединения в условиях значительных нагрузок.

Конструктивные характеристики колец

Государственный стандарт ГОСТ 16048-70 устанавливает строгие требования к конструктивным параметрам упорных колец. В зависимости от конструктивных особенностей, кольца могут быть исполнены в двух вариантах:

• Исполнение 1: с наружным конусом;

• Исполнение 2: с внутренним конусом.

Основные геометрические параметры колец, регламентируемые стандартом, включают внешний диаметр (D), внутренний диаметр (d), высоту (h) и угол конуса, который всегда составляет 60 градусов. Важно подчеркнуть, что в самом тексте ГОСТ 16048-70 допуски на размеры и угол конуса не указаны. Эти параметры устанавливаются в технических условиях (ТУ) на каждую конкретную партию изделий или указываются в чертежах на соответствующие детали. Обычно для диаметров допускаются отклонения по 12-му или 13-му квалитету, а для угла конуса – ±30 угловых минут.

Материалы и требования к их свойствам

Стандарт ГОСТ 16048-70 не предусматривает конкретных марок стали для изготовления упорных колец, однако содержит рекомендации по выбору материалов. Рекомендуется использовать качественные углеродистые или легированные стали, выбор которых зависит от условий эксплуатации:

• Для средненагруженных и неагрессивных сред: стали марок 45, 40Х;

• Для высоконагруженных и ударных условий: стали марок 35ХМ, 30ХГСА;

• Для агрессивных сред: стали марок 12Х18Н10Т, 10Х17Н13М2Т.

Особое внимание следует уделить термической обработке колец. Применение стали 3 без предварительного улучшения, закалки и отпуска недопустимо, так как это может привести к быстрой деградации материала под воздействием нагрузок на смятие и срез. Оптимальная твердость колец должна находиться в диапазоне 35-45 HRC.

Методы контроля качества

Контроль качества упорных колец является неотъемлемой частью производственного процесса и включает в себя несколько этапов:

Визуальный контроль

На данном этапе осуществляется проверка на наличие дефектов, таких как заусенцы, окалина и острые кромки. Поверхность колец должна быть гладкой, без видимых дефектов, таких как раковины и царапины. Параметр шероховатости рабочих поверхностей конуса не должен превышать Ra 3.2…6.3 мкм.

Измерительный контроль

Включает в себя следующие процедуры:

• Измерение основных геометрических параметров (D, d, h) с использованием штангенциркуля и микрометра;

• Проверка угла конуса с применением синусной линейки или специализированного угломера;

• Измерение твердости выборочных образцов колец методом Роквелла;

• Определение марки стали с использованием портативного спектрометра при возникновении сомнений.

Различие между упорными и уплотнительными кольцами

Часто возникает путаница между упорными кольцами, регламентируемыми ГОСТ 16048-70, и уплотнительными кольцами, которые описываются стандартом ГОСТ 13955-74. Эти два типа колец имеют различное функциональное назначение:

/ Параметр / Упорное кольцо по ГОСТ 16048-70 / Уплотнительное кольцо по ГОСТ 13955-74 / /----------/---------------------------------/--------------------------------------/ / Основное назначение / Восприятие осевых нагрузок / Обеспечение герметичности соединений / / Профиль сечения / Трапециевидный / Треугольный или специальный / / Рабочие поверхности / Боковые грани конуса / Наружные и внутренние конические поверхности / / Материал и твердость / Конструкционные стали, высокая твердость / Мягкие стали, часто с покрытием / / Требования к чистоте поверхности / Высокая / Очень высокая /

Замена упорного кольца на уплотнительное в условиях значительных нагрузок может привести к разрушению соединения и, как следствие, к аварийным ситуациям.

Практические рекомендации для специалистов

При проектировании и эксплуатации трубопроводных систем с использованием упорных колец рекомендуется учитывать следующие аспекты:

1. При заказе изделий необходимо указывать:

   • Конкретную марку стали;

   • Требуемую твердость;

   • Класс точности;

   • Требования к чистоте поверхности.

2. При проверке качества колец рекомендуется использовать эталонный фланец или калибр для обеспечения плотной посадки кольца в коническое отверстие без заклинивания.

3. Важно контролировать температурный режим при термообработке колец, чтобы избежать чрезмерной хрупкости или пластичности материала.

4. Использование старых или деформированных колец недопустимо, так как это может значительно снизить надежность соединения.

Заключение

ГОСТ 16048-70 является ключевым стандартом, регламентирующим производство упорных колец для соединений трубопроводов, работающих под высоким давлением. Правильное применение данного стандарта, а также строгий контроль качества изделий, позволяет обеспечить надежность и долговечность трубопроводных систем, предотвращая аварийные ситуации и минимизируя затраты на обслуживание и ремонт.
