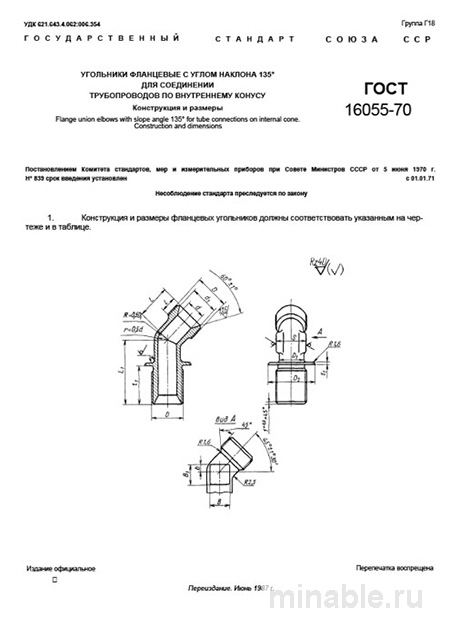

Обзор ГОСТ 16055-70: Угольники 135° для систем с высоким давлением

В машиностроении, особенно в отраслях, таких как энергетика и химическая промышленность, где используются системы с высоким давлением, критически важно обеспечивать надежность всех соединений. От этого напрямую зависят безопасность, эффективность работы оборудования и экономическая целесообразность производственных процессов. Одним из ключевых элементов, обеспечивающих надежность таких систем, являются угольники с углом в 135 градусов, соответствующие требованиям ГОСТ 16055-70.

Назначение и область применения угольников

Угольники, регламентированные ГОСТ 16055-70, предназначены для соединения труб, арматуры и других компонентов в системах, где требуется высокая герметичность и устойчивость к давлению. Они широко применяются в гидравлических системах промышленного оборудования, таких как станки, прессы, испытательные стенды, а также в системах подачи топлива и масла для крупных машин. Угол в 135 градусов способствует плавному изменению направления потока рабочей среды, что позволяет минимизировать потери давления и снизить риск возникновения аварийных ситуаций.

Следует отметить, что данные угольники являются фланцевыми, что обеспечивает их повышенную надежность по сравнению с резьбовыми аналогами. Фланцевые соединения характеризуются высокой прочностью и герметичностью, что особенно важно в условиях эксплуатации при высоких давлениях.

Основные технические требования к угольникам

ГОСТ 16055-70 устанавливает строгие требования к материалам, размерам и качеству изготовления угольников. Эти параметры обеспечивают их взаимозаменяемость и надежную эксплуатацию в различных системах.

Материалы

Угольники изготавливаются из высокопрочных марок стали, способных выдерживать значительные механические нагрузки. Выбор материала зависит от рабочего давления в системе:

• Для систем с давлением до 63 МПа (640 кгс/см²) применяются стали марок 35, 35Х, 40Х, 30ХМА.

• Для систем с давлением выше 63 МПа используются стали марок 30ХГСА, 38ХА, 40ХНМА.

После изготовления детали подвергаются термической обработке, включающей закалку и отпуск, что повышает их твердость и износостойкость. Твердость поверхности угольников должна находиться в диапазоне 35-45 единиц по шкале Роквелла (HRC).

Геометрические параметры

Угольники должны соответствовать следующим основным геометрическим требованиям:

• Угол наклона составляет 135 ± 30', что обеспечивает плотное прилегание к сопрягаемым элементам.

• Шероховатость поверхности не должна превышать 1,25 мкм, что предотвращает протечки рабочей среды.

• Поверхности угольника должны быть строго параллельны и соосны.

• Радиальное биение наружной поверхности относительно оси должно быть минимальным.

Контроль качества угольников

Для обеспечения высокого уровня качества угольников проводятся комплексные испытания, включающие следующие этапы:

1. Проверка конической поверхности на соответствие требованиям с использованием специальных калибров.

2. Измерение шероховатости поверхности с применением профилометров или сравнением с эталонными образцами.

3. Контроль геометрических параметров (размеров, параллельности и соосности) с помощью измерительных инструментов, таких как штангенциркуль, микрометр и индикаторы часового типа.

4. Определение твердости поверхности угольников методом Роквелла.

Сравнительный анализ с другими стандартами

Для лучшего понимания специфики угольников, соответствующих ГОСТ 16055-70, целесообразно провести их сравнительный анализ с аналогичными стандартами:

\

Параметр ГОСТ 16055-70 ГОСТ 8949-75 (Угольники латунные) ГОСТ 13955-74 (Угольники сварные)\ Назначение Для систем с высоким давлением (до 160 МПа) Для систем с низким и средним давлением (до 16 МПа) Для сварных соединений\ Тип соединения Конус (металл к металлу) Резьба (с использованием уплотнителей) Сварка\ Материалы Легированная сталь Латунь или сталь Углеродистая или легированная сталь\ Основные требования Точность угла и поверхности, термическая обработка Точность резьбы Качество сварного шва\ Допуски Очень жесткие Стандартные Общие для сварных соединений

Рекомендации для специалистов

При работе с угольниками, соответствующими ГОСТ 16055-70, рекомендуется учитывать следующие аспекты:

1. При приобретении продукции следует требовать от поставщика сопроводительные документы, подтверждающие соответствие продукции требованиям стандарта.

2. При заказе угольников необходимо указывать не только стандарт и размеры, но и марку стали, требования к термической обработке и особенности упаковки.

3. Для проверки качества продукции рекомендуется использовать специализированные калибры и измерительные инструменты.

4. Особое внимание следует уделять выявлению возможных дефектов, таких как задиры на поверхности, несоответствие твердости и отклонения от требований по параллельности и соосности.

5. При хранении угольников необходимо обеспечивать их защиту от механических повреждений и воздействия внешних факторов. Для этого рекомендуется заворачивать каждую деталь в бумагу или использовать индивидуальные упаковки.

Заключение

Угольники, соответствующие ГОСТ 16055-70, являются важным элементом систем с высоким давлением, обеспечивая надежность и долговечность соединений. Соблюдение требований стандарта и использование качественных материалов являются ключевыми факторами для обеспечения безопасности и эффективности работы оборудования.
