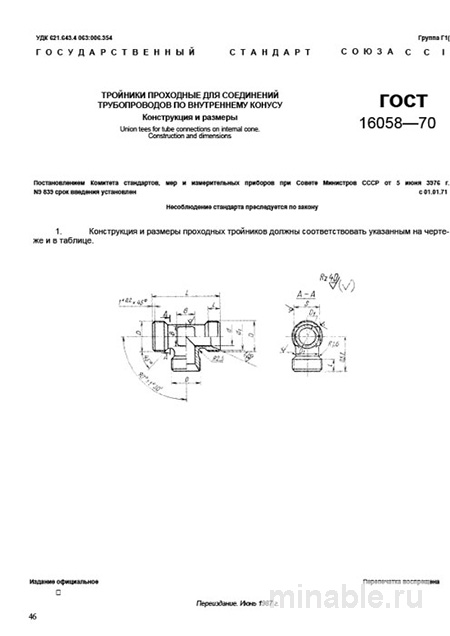

Обзор ГОСТ 16058-70: Контроль качества тройников
В машиностроении, включая системы, работающие с жидкостями и газами под высоким давлением, критически важно обеспечить надежность всех соединений. ГОСТ 16058-70, регламентирующий требования к тройникам, является ключевым стандартом, определяющим технические характеристики и методы контроля данных элементов трубопроводных систем. Тройники, изготовленные в соответствии с данным стандартом, обладают высокой прочностью и герметичностью благодаря конструкции с внутренним конусом.
Применение тройников
Тройники, соответствующие ГОСТ 16058-70, используются в системах, работающих с высокими давлениями, например, в автомобильных и промышленных машинах, гидравлических системах и оборудовании, где применяются топливо, масло или другие рабочие жидкости. Однако данные тройники не предназначены для систем отопления или водоснабжения, где применяются менее строгие стандарты.
Основные требования ГОСТ 16058-70
Материалы изготовления
Для производства тройников по ГОСТ 16058-70 применяются качественные углеродистые и легированные стали, такие как Ст20, Ст35, Ст45 и другие, в зависимости от требуемых эксплуатационных характеристик. После изготовления изделия подвергаются термической обработке для снятия внутренних напряжений и повышения прочностных характеристик.
Геометрические параметры
Стандарт строго регламентирует геометрические параметры тройников, включая размеры под ключ, которые должны соответствовать стандартным инструментам для обеспечения удобства монтажа. Угол рабочего конуса составляет 24 градуса, что обеспечивает герметичность соединения.
Контроль качества тройников
При приемке продукции проводится многоэтапный контроль качества, включающий:
-
Внешний осмотр: Выявление дефектов поверхности, таких как задиры, коррозия и механические повреждения.
-
Контроль резьбы: Проверка точности и целостности резьбы с использованием специализированных инструментов.
-
Маркировку: Наличие информации о материале изготовления и производителе.
-
Гидравлические испытания: Проверка герметичности под давлением для подтверждения соответствия техническим требованиям.
Значимость контроля качества
Контроль качества тройников необходим для предотвращения аварийных ситуаций, связанных с протечками или разрушением соединений. Особое внимание следует уделять отсутствию окалины или металлических включений в резьбовом отверстии, что может привести к заклиниванию соединения.
Сравнительный анализ стандартов
Для тройников существуют и другие стандарты, такие как ГОСТ 22822-77 (цапковые) и ГОСТ 17378-2001 (сварные), каждый из которых предназначен для определенных условий эксплуатации.
/ Параметр / ГОСТ 16058-70 (внутр. конус) / ГОСТ 22822-77 (цапковые) / ГОСТ 17378-2001 (сварные) / /----------------------------------/----------------------------------------------------------------------------/------------------------------------------------------------------------/------------------------------------------------------------------------/ / Тип соединения / Металл-металл (конус-конус) / Резьбовое соединение с уплотнением / Сварное соединение / / Назначение / Высокое давление, вибрационные нагрузки / Среднее давление, возможность многократной сборки/разборки / Стационарные системы, высокие давления / / Герметичность / Высокая (за счет пластической деформации) / Высокая (за счет уплотнения) / Абсолютная (при качественной сварке) / / Сложность монтажа/демонтажа / Требует точного монтажа, одноразовый / Простота монтажа, допускает многократную сборку/разборку / Требует квалифицированного сварщика / / Стоимость решения / Высокая / Средняя / Низкая (фитинг), но высокая стоимость сварки /
Рекомендации по использованию тройников
При приобретении
-
Запрашивать у поставщика сертификаты соответствия и технические паспорта продукции.
-
Обращать внимание на упаковку и условия транспортировки для предотвращения повреждений.
При контроле качества
-
Использовать специализированные измерительные инструменты для проверки размеров и состояния резьбы.
-
Проверять несколько изделий из партии для обеспечения соответствия стандартам.
При эксплуатации
-
Следовать инструкциям по монтажу, указанным в технической документации.
-
Избегать применения герметизирующих материалов, не предусмотренных производителем, для предотвращения нарушения герметичности соединения.
ГОСТ 16058-70 является важным нормативным документом, обеспечивающим высокие требования к качеству и надежности тройников, используемых в системах с высоким давлением. Соблюдение требований стандарта и проведение тщательного контроля качества являются ключевыми факторами для обеспечения безопасной и долговечной эксплуатации трубопроводных систем.
