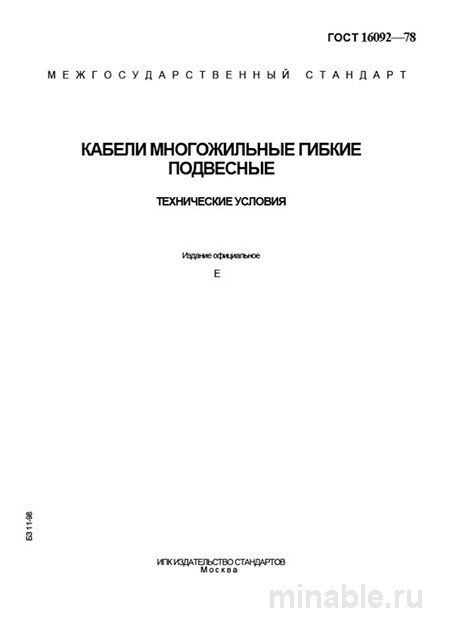

Обзор ГОСТ 16092-78: Ключевой стандарт для гибких подвесных систем
В сфере машиностроения обеспечение надежности работы электрооборудования и систем управления является критически важным аспектом. Для достижения этой цели необходимы высококачественные кабельные изделия. Среди обширного массива нормативных документов выделяется ГОСТ 16092-78 «Кабели многожильные гибкие подвесные. Технические условия», который представляет собой не просто набор технических регламентов, а полноценное руководство для специалистов, занимающихся проектированием и эксплуатацией подвижных частей механизмов. В данном обзоре мы рассмотрим основные положения данного стандарта, принципы его функционирования и значимость для отрасли.
Назначение и область применения стандарта
Стандарт ГОСТ 16092-78 регламентирует требования к производству многожильных гибких подвесных кабелей, предназначенных для эксплуатации в условиях подвижности. Такие кабели не укладываются в стандартные кабельные каналы, а используются в системах, где необходимы подвижные элементы, такие как краны, подъемники, тележки и другие механизмы.
Кабели, соответствующие данному стандарту, предназначены для подключения к электрическим сетям подвижных устройств, включая краны, сварочные аппараты и другие механизмы, способные выдерживать изгибы, вибрационные нагрузки и прочие механические воздействия.
Основные положения стандарта
Материалы и конструкция
-
Жилы кабеля: должны быть изготовлены из меди и обладать высокой гибкостью.
-
Изоляция и оболочка: изготавливаются из специальной резины, сохраняющей эластичность при различных температурных режимах и устойчивой к воздействию масел.
Маркировка
-
Цветовая и цифровая маркировка жил: обеспечивает удобство идентификации при подключении.
-
Размеры жил и толщина оболочки: строго регламентированы для обеспечения совместимости с различными устройствами.
Испытания
-
Испытание на гибкость: кабель должен выдерживать не менее 30 тысяч изгибов без потери эксплуатационных характеристик.
Процедура контроля качества
При поступлении партии кабелей на склад проводится комплексная проверка:
-
Визуальный осмотр: для выявления механических повреждений.
-
Измерения: проверка диаметра и толщины оболочки.
-
Испытания на гибкость: определение способности кабеля выдерживать заданное количество изгибов.
Отличия от других стандартов
Существуют и другие стандарты, регламентирующие производство гибких кабелей, однако каждый из них имеет свою специфику. Например:
-
ГОСТ 6323-79: предназначен для шахтных механизмов.
-
ГОСТ 7399-97: регулирует производство кабелей для временного подключения оборудования.
Кабели, соответствующие ГОСТ 16092-78, отличаются повышенной гибкостью и более высоким качеством изоляционных материалов, что делает их предпочтительным выбором для ответственных задач в машиностроении.
Рекомендации по выбору и эксплуатации
При выборе кабелей необходимо учитывать следующие аспекты:
-
Наличие сертификата соответствия и протокола испытаний на гибкость.
-
Прямое указание ГОСТ 16092-78 на упаковке и в технической документации.
-
Избегать приобретения кабелей с нечеткой маркировкой или без указания нормативного документа.
При монтаже следует соблюдать минимальный радиус изгиба и использовать сертифицированные наконечники для обеспечения надежного соединения.
Заключение
ГОСТ 16092-78 является ключевым стандартом, обеспечивающим надежность и долговечность гибких подвесных кабелей. Понимание требований данного стандарта и его соблюдение при выборе и эксплуатации кабельной продукции позволяет минимизировать риски отказа оборудования и оптимизировать затраты на техническое обслуживание.
