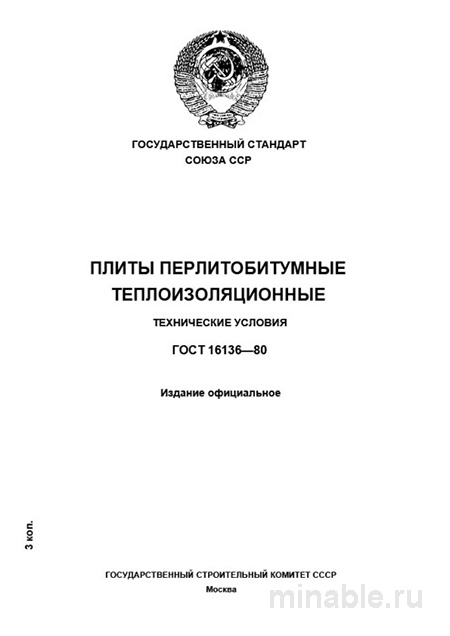

ГОСТ 16136-80: Плитки перлитобитумные - Полный разбор стандарта

Обзор ГОСТ 16136-80: Принципы функционирования теплоизоляции в промышленной сфере

Теплоизоляционные материалы играют ключевую роль в обеспечении энергоэффективности и безопасности технологических процессов в различных отраслях промышленности. Одним из нормативных документов, регулирующих производство и контроль качества таких материалов, является ГОСТ 16136-80. Данный стандарт регламентирует технические требования к плитам из перлитобитума, которые используются для теплоизоляции поверхностей, подверженных воздействию высоких и низких температур. Несмотря на то, что ГОСТ был принят более сорока лет назад, он продолжает оставаться актуальным благодаря уникальным характеристикам перлитобитумных плит.

Назначение плит из перлитобитума

Плиты из перлитобитума предназначены для изоляции поверхностей, подверженных температурным колебаниям в диапазоне от -60 °С до +100 °С. Их ключевое преимущество заключается в высокой гидрофобности, обусловленной пропиткой битумом, что делает материал устойчивым к воздействию влаги. В отличие от минеральных плит, которые легко поглощают воду и утрачивают свои теплоизоляционные свойства, перлитобитумные материалы сохраняют свои эксплуатационные характеристики при воздействии влаги.

На практике эти плиты широко применяются для изоляции холодильного оборудования, морозильных камер и других объектов, требующих защиты от образования конденсата. Однако следует учитывать, что при температурах выше +100 °С материал может размягчаться, что ограничивает его использование для изоляции горячих поверхностей.

Технические характеристики плит

ГОСТ 16136-80 устанавливает строгие требования к составу, размерам и эксплуатационным характеристикам плит из перлитобитума.

Состав и структура

Для производства плит используется вспученный перлит, обладающий низкой плотностью и высокой пористостью, а также битум в качестве связующего компонента. Процесс изготовления включает смешивание этих компонентов и формирование плит, которые должны соответствовать установленным стандартам по физико-механическим свойствам.

Геометрические параметры

Плиты выпускаются в двух основных формах: прямоугольные и клиновидные. Стандартные размеры составляют: длина до 1000 мм, ширина до 500 мм и толщина от 30 до 100 мм. Допустимые отклонения геометрических параметров не должны превышать 3 мм по толщине, 5 мм по длине и ширине. При приемке продукции необходимо проводить тщательный контроль размеров и отсутствия дефектов, таких как трещины или неровности.

Физико-механические характеристики

Основные параметры, подлежащие контролю, включают:

• Плотность: не должна превышать 250 кг/м³. Повышенная плотность может свидетельствовать о избыточном содержании битума, что негативно сказывается на теплоизоляционных свойствах материала.

• Теплопроводность: при температуре 25 °С не должна превышать 0,069 Вт/(м·°С). Это значение соответствует требованиям, предъявляемым к современным теплоизоляционным материалам.

• Прочность на сжатие: должна быть не менее 0,3 МПа, что обеспечивает устойчивость плит к механическим нагрузкам при монтаже.

• Влажность: не должна превышать 1,5 %. Высокая влажность может привести к снижению теплоизоляционных свойств и ухудшению эксплуатационных характеристик.

• Водопоглощение: не должно превышать 5 %. Это свидетельствует о высокой гидрофобности материала и его устойчивости к воздействию влаги.

Методы контроля качества

Для подтверждения соответствия плит требованиям ГОСТ 16136-80 проводятся следующие виды испытаний:

• Визуальный осмотр: проверка на наличие трещин, сколов и других дефектов.

• Измерение геометрических параметров: контроль толщины, длины и ширины плит.

• Определение плотности: расчет плотности путем взвешивания и измерения объема плиты.

• Испытание на прочность: оценка способности материала выдерживать механические нагрузки без разрушения.

Для более детального анализа качества могут проводиться лабораторные испытания, включающие определение теплопроводности, водопоглощения и влажности плит.

Сравнительный анализ с другими теплоизоляционными материалами

Для лучшего понимания преимуществ и недостатков перлитобитумных плит проведем их сравнение с другими популярными теплоизоляционными материалами:

/ Параметр / ГОСТ 16136-80 (Перлитобитумные плиты) / ГОСТ 9573-2012 (Минеральные плиты) / ГОСТ 15588-2014 (Пенополистирольные плиты) / /----------------------------------/--------------------------------------/------------------------------------/------------------------------------------/ / Основное назначение / Изоляция низкотемпературного оборудования, защита от влаги / Теплоизоляция трубопроводов и оборудования / Теплоизоляция строительных конструкций, полов / / Температурный диапазон, °C / -60 ... +100 / -180 ... +700 / -180 ... +70 / / Гидрофобность / Высокая (водопоглощение до 5%) / Низкая (впитывает воду) / Абсолютная (водопоглощение 2-4%) / / Плотность, кг/м³ / 200, 250 / 40-200 / 15-35 / / Горючесть / Горючий / Негорючий или слабо горючий / Нормально-сильно горючий /

Рекомендации для специалистов и потребителей

При выборе теплоизоляционных материалов необходимо учитывать их эксплуатационные характеристики и условия применения. Для обеспечения высокого качества теплоизоляции рекомендуется:

• При выборе материала определить его назначение и условия эксплуатации. Перлитобитумные плиты подходят для изоляции холодных поверхностей и защиты от влаги.

• При оформлении заказа указывать марку и размеры плит в соответствии с ГОСТ 16136-80.

• При приемке продукции проводить визуальный осмотр и проверку геометрических параметров, а также требовать предоставления паспорта качества с результатами испытаний.

• При монтаже учитывать хрупкость материала и использовать стандартные методы крепления.

Таким образом, ГОСТ 16136-80 является важным нормативным документом, регулирующим производство и контроль качества теплоизоляционных плит из перлитобитума. Соблюдение требований стандарта обеспечивает надежность и долговечность теплоизоляционных конструкций, что особенно важно для промышленных объектов.
