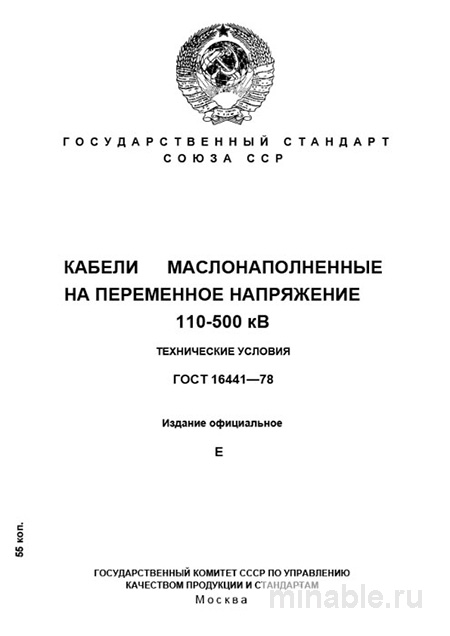

Обзор ГОСТ 16441-78: технические требования к кабельным изделиям с маслонаполненной изоляцией
ГОСТ 16441-78 представляет собой нормативный документ, регламентирующий технические условия и методы испытаний кабельных изделий с маслонаполненной изоляцией, предназначенных для передачи электрической энергии по высоковольтным линиям. Данный стандарт, разработанный в 1978 году, сохраняет свою актуальность и применяется при проектировании, производстве и эксплуатации подобных кабельных систем.
Цель и область применения стандарта
Настоящий стандарт устанавливает требования к конструкции, материалам, технологии изготовления и методам контроля качества кабельных изделий с маслонаполненной изоляцией. Такие кабели предназначены для эксплуатации в условиях повышенных электрических нагрузок и характеризуются наличием внутреннего пространства, заполненного маслом под избыточным давлением. Это позволяет обеспечить надёжную изоляцию и защиту от перегрева.
Основные элементы конструкции кабельных изделий
Кабельные изделия с маслонаполненной изоляцией состоят из следующих конструктивных элементов:
-
Токопроводящая жила, выполненная из меди или алюминия, предназначенная для передачи электрического тока.
-
Изоляция, представляющая собой бумажные ленты, пропитанные изоляционным маслом. Толщина изоляции определяется номинальным напряжением кабеля.
-
Экран, предназначенный для защиты от внешних электромагнитных воздействий.
-
Оболочка, изготовленная из свинца, обеспечивающая герметичность конструкции и защиту от воздействия влаги.
-
Защитные покровы, включающие стальные ленты или проволоку, обеспечивающие механическую защиту кабеля.
Методы контроля качества
Контроль качества кабельных изделий осуществляется на всех этапах производства и включает следующие виды испытаний:
-
Первичные испытания, направленные на проверку электрического сопротивления, целостности изоляции и оболочки.
-
Периодические испытания, проводимые выборочно для оценки теплового режима, устойчивости к повышенным электрическим напряжениям и целостности защитных покрытий.
-
Типовые испытания, выполняемые при изменении материалов или технологии производства.
Особенности эксплуатации и отличия от других типов кабелей
Кабельные изделия с маслонаполненной изоляцией характеризуются высокой надёжностью и способностью передавать значительные электрические мощности. Однако такие кабели имеют определённые недостатки, включая возможность утечки масла при повреждении оболочки. В связи с этим, в современных условиях эксплуатации их заменяют кабелями с изоляцией из сшитого полиэтилена, которые обладают более высокой механической прочностью, меньшим весом и не требуют поддержания давления внутри конструкции.
Рекомендации при выборе кабельных изделий
При выборе кабельных изделий с маслонаполненной изоляцией следует учитывать следующие аспекты:
-
Наличие полного комплекта технической документации, включая сертификаты соответствия.
-
Визуальный осмотр кабеля на предмет отсутствия механических повреждений.
-
Соответствие маркировки требованиям стандарта, включая информацию о производителе, типе изделия, длине и дате изготовления.
-
При поставке кабеля под давлением, контроль показаний манометра.
Типичные дефекты и методы их выявления
Наиболее распространёнными дефектами кабельных изделий с маслонаполненной изоляцией являются:
-
Утечка масла, выявляемая визуально или методом пневматических испытаний.
-
Отклонения электрических параметров от заданных значений, определяемые с помощью высоковольтных испытаний.
-
Повреждения защитной оболочки, выявляемые при осмотре или измерении толщины оболочки.
Заключение
ГОСТ 16441-78 является основополагающим нормативным документом, определяющим технические требования к кабельным изделиям с маслонаполненной изоляцией. Применение данного стандарта обеспечивает высокую надёжность и безопасность эксплуатации кабельных систем, предназначенных для передачи электроэнергии по высоковольтным линиям.
