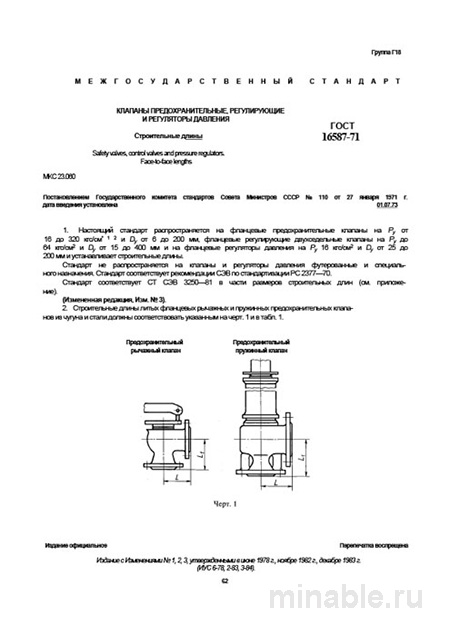

Обзор ГОСТ 16587-71: Практическое руководство для инженера
В области машиностроения, особенно при проектировании и монтаже трубопроводных систем, критически важно, чтобы все компоненты были унифицированы и совместимы друг с другом. В этом контексте основополагающим документом является стандарт ГОСТ 16587-71 «Клапаны предохранительные, регулирующие и регуляторы давления. Строительные длины». Данный норматив не только регламентирует размеры деталей, но и обеспечивает их взаимозаменяемость, что существенно упрощает процесс проектирования и снижает риски при установке и эксплуатации трубопроводных систем.
Назначение ГОСТ 16587-71
Целью стандарта является установление единых размеров для различных компонентов трубопроводной арматуры, включая предохранительные и регулирующие клапаны, а также регуляторы давления. Эти унифицированные размеры обеспечивают возможность легкой интеграции деталей без необходимости подгонки или дополнительных сварочных работ. ГОСТ 16587-71 находит применение в различных отраслях промышленности, включая жилищно-коммунальное хозяйство, химическое производство и машиностроение. Требования стандарта являются обязательными при разработке проектной документации и технических условий для конкретных изделий.
Основные технические параметры
Стандарт содержит таблицы с размерами для различных типов арматуры, учитывающие параметры давления и диаметра трубопровода. В этих таблицах приведены следующие ключевые параметры:
-
строительная длина (L): расстояние между основными конструктивными элементами детали, определяющее её монтажное положение;
-
высота (H): габаритный размер детали, необходимый для оценки её установочных характеристик;
-
размеры присоединительных элементов: параметры отверстий или резьбы, обеспечивающие крепление арматуры к трубопроводу.
Важно отметить, что стандарт регламентирует только установочные размеры, не охватывая все габариты изделия. Например, конструкция клапана может включать дополнительные элементы, выходящие за пределы указанных параметров.
Материалы и конструктивные особенности
ГОСТ 16587-71 не содержит требований к материалам изготовления арматуры. Эти параметры определяются в соответствии с другими нормативными документами, такими как стандарты на прочность, герметичность и коррозионную стойкость. Стандарт фокусируется исключительно на геометрических характеристиках деталей.
Методы контроля качества
Процесс проверки качества деталей, изготовленных в соответствии с ГОСТ 16587-71, включает два основных этапа:
-
Документальная проверка: оценка соответствия продукции требованиям стандарта на основании технической документации, включая паспорта и сертификаты соответствия.
-
Измерительный контроль: проверка соответствия геометрических параметров изделия указанным в стандарте с использованием специализированных измерительных инструментов, таких как штангенциркули, микрометры и шаблоны.
Сравнительный анализ с другими нормативными документами
ГОСТ 16587-71 следует отличать от других стандартов, регламентирующих арматуру. В отличие от документов, устанавливающих общие технические требования к арматуре, включая материалы и эксплуатационные характеристики, данный стандарт фокусируется исключительно на унификации размеров.
Рекомендации для специалистов
Для проектировщиков:
-
использовать актуальную версию стандарта;
-
обязательно указывать ссылки на ГОСТ 16587-71 в проектной документации;
-
предусматривать допуски на возможные отклонения размеров.
Для специалистов по закупкам:
-
требовать от поставщиков подтверждение соответствия продукции требованиям ГОСТ 16587-71;
-
при проверке импортных изделий проводить сверку размеров с отечественными стандартами.
Для мастеров и сотрудников отдела технического контроля:
-
включать в процедуру контроля обязательный замер размеров и проверку присоединительных фланцев;
-
обращать внимание на возможные дефекты, такие как несоответствие резьбы или несоосность фланцевых соединений.
Заключение
ГОСТ 16587-71 является ключевым нормативным документом, обеспечивающим унификацию и взаимозаменяемость компонентов трубопроводной арматуры. Внедрение данного стандарта способствует оптимизации производственных процессов, снижению затрат и повышению надежности трубопроводных систем. Работа с ГОСТ 16587-71 позволяет использовать накопленный опыт и знания в области машиностроения, что повышает эффективность и качество конечного продукта.
