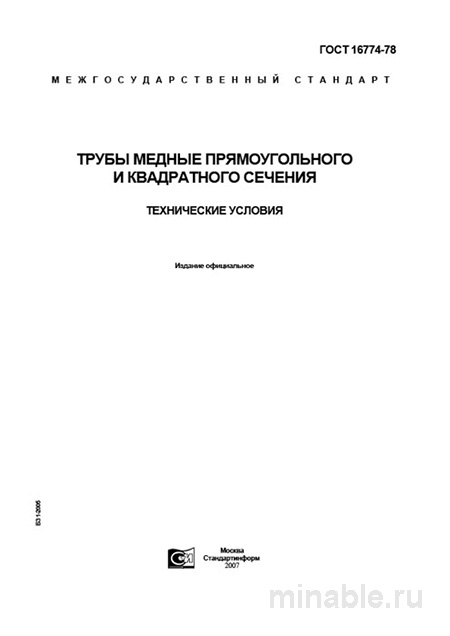

ГОСТ 16774-78: Комплексный Разбор Медных Труб Прямоугольного и Квадратного Сечения

Обзор ГОСТ 16774-78: Практический взгляд на стандарт для медных труб прямоугольного и квадратного сечения

В машиностроении и других отраслях, где требуется использование высококачественных проводников электричества, тепла и материалов, устойчивых к коррозии, медь является предпочтительным материалом. Однако не всегда целесообразно использовать трубы круглого сечения. В ряде случаев более предпочтительными являются трубы прямоугольного или квадратного сечения, которые обеспечивают повышенную жесткость и удобство монтажа конструкций. Эти требования регламентируются стандартом ГОСТ 16774-78 "Трубы медные прямоугольного и квадратного сечения. Технические условия". Несмотря на то, что данный стандарт был принят достаточно давно, он продолжает оставаться актуальным для решения широкого спектра задач.

Цель и область применения стандарта

Стандарт ГОСТ 16774-78 устанавливает требования к производству медных труб прямоугольного и квадратного сечения, которые не предназначены для транспортировки жидкостей или газов. Однако они широко используются в различных отраслях благодаря своим уникальным свойствам, таким как высокая прочность, надежность и устойчивость к коррозии.

Основные области применения труб прямоугольного и квадратного сечения включают:

• Электротехника и энергетика: производство проводов для передачи больших токов, компонентов высоковольтного оборудования. Благодаря высокой теплопроводности меди, такие трубы эффективно отводят тепло и обеспечивают равномерное распределение энергии.

• Машиностроение: изготовление элементов каркаса, направляющих, рам, кронштейнов и других конструктивных элементов. Медь обладает высокой коррозионной стойкостью и не магнитными свойствами, что делает её незаменимой в данной отрасли.

• Системы охлаждения и кондиционирования: производство теплообменников, элементов систем охлаждения, которые требуют высокой теплопроводности и долговечности.

• Архитектурно-строительное проектирование и дизайн: изготовление декоративных и функциональных элементов мебели, ограждений, интерьеров.

Основные характеристики труб

Материалы

Трубы изготавливаются из меди различных марок, таких как М1, М1р, М2, М2р, М3, М3р. Для изготовления конструкций, требующих гибки или развальцовки, рекомендуется использовать бескислородные марки М1р или М2р, которые обладают высокой стойкостью к растрескиванию при высоких температурах и пайке.

Трубы могут поставляться в двух состояниях:

• Твёрдые: характеризуются высокой прочностью, но низкой гибкостью.

• Мягкие: обладают высокой пластичностью и гибкостью, что упрощает их обработку. Такие трубы обычно подвергаются отжигу для улучшения их эксплуатационных характеристик.

Геометрические параметры

Согласно стандарту, трубы должны иметь следующие геометрические характеристики:

• Длина сторон: от 6 до 80 мм.

• Толщина стенки: от 0.75 до 5.0 мм.

Также стандарт устанавливает допуски на размеры труб, что обеспечивает их взаимозаменяемость и возможность точного монтажа. Трубы могут изготавливаться с нормальной или повышенной точностью.

Контроль качества

При приёмке труб проводится ряд испытаний для оценки их качества:

1. Проверка внешнего вида: трубы должны быть без дефектов, таких как трещины, раковины, заусенцы и другие повреждения поверхности.

2. Испытание на сплющивание: для мягких труб проводится тест на гибкость, который позволяет оценить их способность к деформации без разрушения.

3. Испытание на герметичность под давлением: для труб, предназначенных для работы под давлением, проводится проверка на отсутствие утечек.

Сравнение с другими стандартами

Стандарт ГОСТ 16774-78 является специализированным нормативным документом, который применяется для производства медных труб прямоугольного и квадратного сечения, используемых в конструкционных и электротехнических целях. Другие стандарты, такие как:

• ГОСТ 16774-78: для конструкционных элементов и токопроводов.

• ГОСТ 617-2006: для труб, предназначенных для транспортировки жидкостей или газов.

• ГОСТ Р 54191-201: для тонкостенных труб, используемых в системах охлаждения и кондиционирования.

регулируют производство труб, предназначенных для различных целей и условий эксплуатации.

Рекомендации по работе с трубами

Для обеспечения качества и долговечности конструкций, изготовленных с использованием медных труб прямоугольного и квадратного сечения, рекомендуется соблюдать следующие правила:

1. При оформлении заказа необходимо указывать марку меди, состояние поставки и требуемую точность изготовления.

2. При приёмке труб необходимо проводить их визуальный осмотр, а также использовать измерительные инструменты (штангенциркуль, микрометр) для проверки соответствия геометрических параметров требованиям стандарта.

3. Трубы следует хранить в условиях, исключающих их деформацию и повреждение поверхности.

4. Для резки труб рекомендуется использовать инструменты с мелким зубом, чтобы избежать образования заусенцев и обеспечить гладкую поверхность реза.
