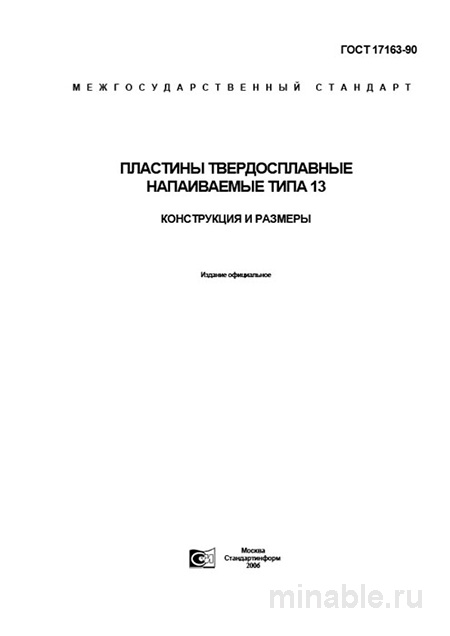

ГОСТ 17163-90: Пластины твердосплавные напаиваемые типа 13 - Полный разбор

Обзор ГОСТ 17163-90: Пластины твердосплавные напаянные типа 13

В сфере машиностроения, особенно при мелкосерийном производстве и в условиях ремонтных работ, широко применяются инструменты с напаянными твердосплавными пластинами. Основное преимущество таких инструментов заключается в их высокой жесткости и износостойкости. Стандарт ГОСТ 17163-90 регламентирует параметры пятигранных твердосплавных пластин типа 13, что делает их востребованными в данной области. Настоящий обзор предназначен для специалистов, работающих с такими инструментами, и направлен на разъяснение основных характеристик и правил их использования.

Назначение стандарта

Стандарт ГОСТ 17163-90 устанавливает требования к производству, форме и методам контроля пятигранных пластин из твердого сплава. Данные пластины предназначены для использования в качестве режущих элементов в фрезах большого диаметра и резцах, предназначенных для обработки материалов с высокой твердостью и прочностью.

Пятигранная форма пластин позволяет увеличить объем используемого твердого сплава, что способствует повышению износостойкости и возможности многократной заточки. Это особенно важно для инструментов, эксплуатируемых в условиях интенсивных нагрузок и значительных объемов снимаемого материала. Такие пластины часто применяются при изготовлении или восстановлении инструментов на ремонтных предприятиях, где предъявляются высокие требования к надежности и долговечности оборудования.

Основные технические параметры пластин

ГОСТ 17163-90 описывает два типа пластин: 13А и 13Б, которые отличаются геометрическими размерами и механическими характеристиками.

Геометрические параметры

Пластина типа 13 представляет собой правильный пятигранник с точно заданными размерами. Основные параметры включают длину стороны, радиус описанной окружности, толщину и углы. Например, для пластины типа 13А длина стороны может составлять 16 мм, а толщина — 5 или 8 мм в зависимости от модификации. Угол при вершине составляет 90°, что обеспечивает высокую прочность режущей кромки и делает пластины подходящими для выполнения черновых и получерновых операций.

Применяемые сплавы

Для изготовления пластин типа 13 используются твердые сплавы на основе вольфрама и кобальта (ВК), которые обладают высокой твердостью и износостойкостью. В условиях повышенных нагрузок применяются сплавы с добавлением титана, тантала и вольфрама (ТТК), обеспечивающие дополнительную прочность и устойчивость к абразивному износу. Выбор конкретного сплава зависит от типа обрабатываемого материала и условий эксплуатации инструмента.

Методы контроля качества пластин

Контроль качества твердосплавных пластин является важным этапом производственного процесса, обеспечивающим надежность и долговечность инструмента. Проверка пластин осуществляется выборочно, но с высокой степенью точности.

Контролируемые параметры

1. Геометрические размеры и форма: пластины должны строго соответствовать установленным стандартам, включая точность углов, радиусов и толщины.

2. Твердость: контроль твердости пластин осуществляется с помощью специальных приборов, обеспечивающих соответствие требованиям стандарта.

3. Наличие дефектов: пластины подвергаются визуальному осмотру на предмет наличия трещин, сколов и других повреждений. Особое внимание уделяется режущим кромкам, так как даже незначительные дефекты могут привести к снижению эксплуатационных характеристик инструмента.

Сравнение пластин типа 13 с другими типами пластин

Для более полного понимания особенностей пластин типа 13 целесообразно провести их сравнение с пластинами типа 12, регламентированными ГОСТ 2209-90.

/ Критерий / ГОСТ 17163-90 (Тип 13, пятигранные)/ ГОСТ 2209-90 (Тип 12, квадратные)/ /-------------------------------------------/-----------------------------------/--------------------------------/ / Назначение / Тяжелое фрезерование, черновая обработка / Точение, строгание, долбление и другие операции / / Количество режущих кромок / 5 / 4 / / Жесткость / Высокая благодаря форме и объему твердого сплава / Стандартная / / Допуски на изготовление / Высокие требования к точности углов и плоскости / Менее жесткие допуски / / Экономическая эффективность / Лучше при обработке с большим съемом материала / Лучше при чистовой и получистовой обработке /

Как видно из таблицы, пластины типа 13 и 12 имеют различное назначение и конструктивные особенности, что обуславливает их применение в зависимости от конкретных условий эксплуатации.

Рекомендации по использованию пластин

На основании практического опыта работы с пластинами типа 13 можно дать следующие рекомендации:

1. При приобретении: необходимо тщательно проверять тип пластины, толщину, материал и другие параметры, чтобы избежать несоответствия требованиям.

2. Перед установкой: следует убедиться в наличии фаски на поверхностях, предназначенных для напайки. Отсутствие фаски является недопустимым дефектом.

3. Подготовка к установке: необходимо провести тщательную очистку и обезжиривание поверхностей, подлежащих напайке, с использованием специализированных составов.

4. Выбор поставщика: предпочтение следует отдавать проверенным производителям, гарантирующим высокое качество продукции и соблюдение технологических норм.

Заключение

ГОСТ 17163-90 представляет собой важный нормативный документ, регулирующий производство и контроль качества пятигранных твердосплавных пластин типа 13. Понимание требований стандарта и его правильное применение способствует повышению эффективности и надежности работы режущего инструмента. В арсенале специалистов, занимающихся изготовлением и ремонтом оборудования, пятигранные пластины типа 13 занимают важное место благодаря своим уникальным характеристикам и широкому спектру применения.
