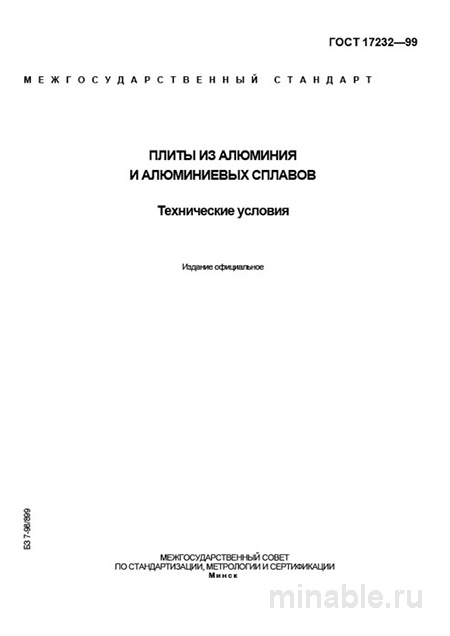

Обзор ГОСТ 17232-99: инструмент для инженера и технолога
Для создания высококачественных и прочных изделий, таких как авиационные конструкции или элементы машиностроения, необходимо тщательно подбирать материалы и контролировать их качество. ГОСТ 17232-99 представляет собой ключевой нормативный документ, регламентирующий требования к алюминиевым плитам, предназначенным для изготовления деталей, требующих высокой степени прочности и надежности. В данном обзоре мы рассмотрим основные положения этого стандарта и его практическое применение.
Назначение и область применения ГОСТ 17232-99
Данный стандарт устанавливает технические условия на алюминиевые плиты, используемые для производства деталей, испытывающих значительные механические нагрузки. Он особенно актуален в отраслях, где требуется высокая прочность и жесткость материалов, таких как авиастроение, машиностроение, производство пресс-форм и другие высокотехнологичные области.
Основные требования к алюминиевым плитам
Стандарт регламентирует три ключевых параметра: химический состав сплава, геометрические характеристики и механические свойства.
Химический состав и марки сплавов
Алюминиевые сплавы делятся на две основные категории: деформируемые и литейные. Деформируемые сплавы, такие как АД (алюминий деформируемый) и АД1, обладают хорошей пластичностью и легко поддаются механической обработке, однако их прочность ниже. Литейные сплавы, включая АК5М2 и АК7М2, характеризуются высокой прочностью, но меньшей пластичностью и более сложной технологичностью при обработке.
Плиты поставляются в двух основных состояниях: горячекатаные или горячепрессованные и отожженные (состояние М). Отожженные плиты обладают повышенной пластичностью и стабильностью размеров, что делает их предпочтительными для операций механической обработки, таких как фрезерование и точение.
Геометрические параметры
ГОСТ 17232-99 устанавливает требования к толщине и размерам плит. Например, плиты толщиной от 41 до 80 мм могут иметь отклонения по толщине не более ±3 мм, в то время как плиты толщиной свыше 120 мм — не более ±4 мм. Геометрическая форма плит должна быть прямолинейной, без значительных изгибов и неровностей.
Механические свойства
Прочность алюминиевых плит определяется маркой сплава и состоянием поставки. Например, плиты из сплава АД1 в отожженном состоянии должны выдерживать нагрузку не менее 70 МПа и иметь относительное удлинение при разрыве не менее 23%. В то же время плиты из сплава АК7М2 после проведения термической обработки (закалка и старение) должны обладать пределом прочности не менее 280 МПа и относительным удлинением не более 3%.
Контроль качества плит
Для обеспечения соответствия плит требованиям стандарта проводится комплекс мероприятий по контролю качества.
-
Визуальный осмотр и проверка размеров. Специалисты осуществляют контроль на наличие дефектов поверхности, таких как трещины, раковины и другие несоответствия. Также проверяется соответствие геометрических параметров плит установленным нормам.
-
Маркировка. Каждая плита должна быть снабжена маркировкой, включающей марку сплава, состояние поставки и номер изделия. Эти данные должны совпадать с информацией, указанной в сопроводительных документах.
-
Сертификация. Обязательным условием является наличие сертификатов, подтверждающих результаты испытаний на прочность, твердость и химический состав материала.
Сравнение с другими стандартами
Часто возникает вопрос о выборе между алюминиевыми плитами по ГОСТ 17232-99 и листами по ГОСТ 21631. Рассмотрим основные различия между этими стандартами.
/ Параметр / ГОСТ 17232-99 (Плиты) / ГОСТ 21631 (Листы) / /----------/----------------------/------------------/ / Толщина, мм / 11–200 / 0,3–10,5 (для некоторых сплавов до 25,5) / / Состояние поставки / Горячекатаное, горячепрессованное, отожженное / Холоднодеформированное (нагартованное, полутвердое и др.), отожженное / / Основное назначение / Массивные заготовки для механической обработки, силовые элементы / Обшивка, элементы кузовов, штамповка, облицовка / / Геометрические допуски / Грубые (плита – заготовка) / Точные (лист часто является готовой продукцией) / / Преимущественные сплавы / АД, АД1, АК5М2, АК7М2 (литейные) / АМг, АМц, Д16, В95 (деформируемые) /
Практические рекомендации
-
Для конструкторов: При проектировании деталей рекомендуется предусматривать небольшой запас на обработку, учитывая возможные отклонения по толщине и кривизне плиты.
-
Для технологов: В заказах следует указывать не только марку сплава, но и требуемое состояние поставки, обычно обозначаемое как "М" (отожженное).
-
Для отделов технического контроля и снабжения: Необходимо осуществлять тщательный контроль толщины и ровности плит, а также требовать полный комплект сопроводительной документации, включая результаты испытаний.
-
Общее правило: Для изделий из литейных сплавов рекомендуется проводить ультразвуковое исследование для выявления внутренних дефектов.
Заключение
ГОСТ 17232-99 представляет собой важный нормативный документ, обеспечивающий высокое качество алюминиевых плит, применяемых в различных отраслях промышленности. Для успешного использования данного стандарта необходимо учитывать его основные требования и осуществлять тщательный контроль качества на всех этапах производства.
