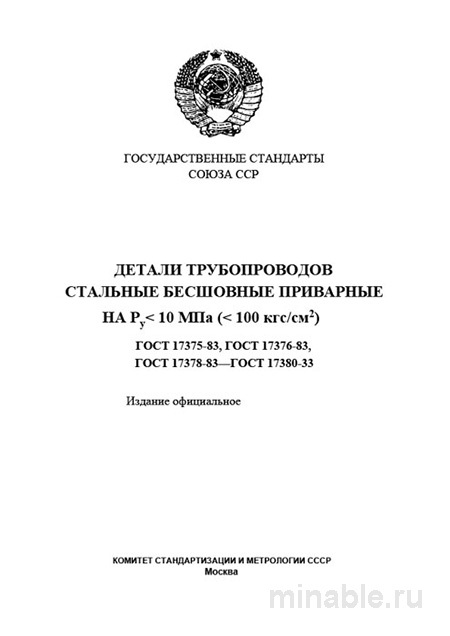

ГОСТ 17376-83: Разбор и Описание Тройников Трубопроводных

Обзор ГОСТ 17376-83: Стальные бесшовные приварные тройники

При проектировании и монтаже трубопроводных систем, транспортирующих жидкости или газы под давлением, критически важно обеспечить надежность всех соединений. Тройники, являясь элементами, позволяющими потоку разветвляться, играют важную роль в таких системах. ГОСТ 17376-83, действующий на протяжении многих лет, регламентирует производство стальных бесшовных приварных тройников, способных выдерживать высокие давления. Данный стандарт не только определяет типовые размеры изделий, но и устанавливает требования к их качеству и безопасности.

Назначение стандарта

Стандарт ГОСТ 17376-83 распространяется на стальные тройники, изготавливаемые методом штамповки. Они предназначены для использования в системах, где рабочее давление не превышает 10 мегапаскалей (МПа), а диаметр трубопровода варьируется от 15 до 400 миллиметров. Такие изделия широко применяются в системах отопления, энергетических установках, включая тепловые и атомные электростанции, а также в других объектах, где транспортируются вода, пар, газ или нефтепродукты.

Тройники подразделяются на два основных типа:

1. Равнопроходные — с патрубками одинакового диаметра.

2. Переходные — с патрубком меньшего диаметра.

Материалы и конструкция

Для производства тройников по ГОСТ 17376-83 используются различные марки стали, включая углеродистые (20, 35, 45) и низколегированные (09Г2С, 17Г1С, 10Г2). Выбор материала зависит от условий эксплуатации, включая температуру и агрессивность транспортируемой среды. Например, для систем с температурой выше 350 градусов Цельсия рекомендуется использовать легированные стали, чтобы предотвратить деформацию и снижение прочности металла.

Стандарт детально регламентирует геометрические параметры тройников, включая длину патрубков, углы их присоединения и толщину стенок. Толщина стенки тройника должна соответствовать толщине стенки основного трубопровода, к которому он присоединяется. Особое внимание уделяется зоне перехода от патрубка к основному телу тройника, так как именно в этой области возникают максимальные механические напряжения.

Контроль качества

Процесс контроля качества тройников включает следующие этапы:

1. Визуальный осмотр и измерение геометрических параметров: проверяется отсутствие дефектов поверхности, таких как трещины, неровности и другие несоответствия. Все размеры тройника должны соответствовать требованиям стандарта.

2. Анализ химического состава стали: проводится проверка соответствия материала установленным требованиям. Это может быть осуществлено на основании сертификата производителя или путем проведения дополнительных лабораторных исследований.

3. Измерение толщины стенки: особое внимание уделяется зоне перехода, где толщина стенки измеряется с помощью ультразвукового толщиномера.

Сравнительный анализ с другими стандартами

Существует ряд других стандартов, регулирующих производство тройников, включая ГОСТ 22822-83. Однако они отличаются от ГОСТ 17376-83 по следующим параметрам:

• Способ производства: тройники по ГОСТ 22822-83 изготавливаются методом сварки, в то время как тройники по ГОСТ 17376-83 изготавливаются методом штамповки.

• Рабочее давление: сварные тройники рассчитаны на более низкие давления, что делает их менее предпочтительными для использования в системах с высоким давлением.

• Надежность и долговечность: бесшовные штампованные тройники, соответствующие ГОСТ 17376-83, обладают более высокими показателями надежности и долговечности по сравнению со сварными аналогами.

Рекомендации для специалистов

При работе с тройниками, соответствующими ГОСТ 17376-83, рекомендуется учитывать следующие аспекты:

1. Полное обозначение изделия: при оформлении проектной документации необходимо указывать полное обозначение тройника, включая диаметр, толщину стенки и рабочее давление, например, Тройник 100x100x80-10 МПа ГОСТ 17376-83. Ст20.

2. Контроль качества: при приемке тройников необходимо проводить ультразвуковое исследование и эндоскопическую проверку для выявления возможных дефектов.

3. Монтаж: тройники не предназначены для компенсации несоосности труб и должны устанавливаться в соответствии с проектными требованиями.

4. Сертификация: при закупке тройников следует требовать от поставщика сертификаты на соответствие металла установленным стандартам.

ГОСТ 17376-83 является важным нормативным документом, обеспечивающим производство качественных и безопасных тройников. Соблюдение требований данного стандарта способствует надежности и долговечности трубопроводных систем, работающих под высоким давлением.
