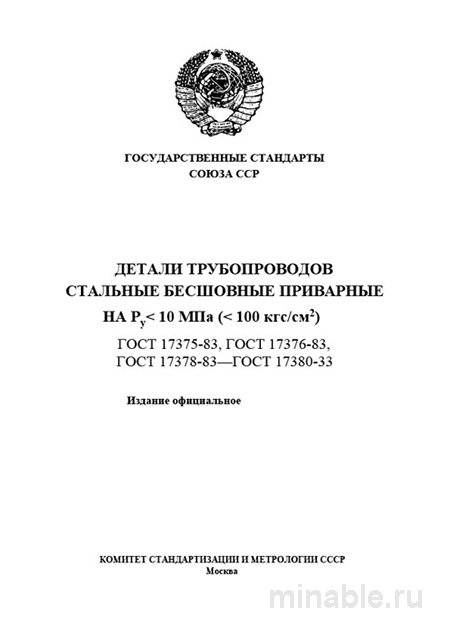

Обзор ГОСТ 17378-83: Применение стальных бесшовных переходов
В процессе проектирования, изготовления и монтажа трубопроводных систем, рассчитанных на рабочее давление до 100 кг/см², ключевым аспектом является обеспечение высокого качества и надежности всех используемых компонентов. В частности, ГОСТ 17378-83 регламентирует производство стальных бесшовных приварных переходов, которые широко применяются в трубопроводах, оборудовании и других инженерных системах. Данный стандарт, несмотря на его возраст, сохраняет свою актуальность благодаря детально проработанным требованиям и методикам контроля качества.
Цель стандарта
ГОСТ 17378-83 устанавливает технические условия на стальные бесшовные приварные переходы, предназначенные для эксплуатации в трубопроводах и других системах, работающих под давлением до 100 кг/см². Основная функция таких переходов заключается в обеспечении плавного изменения диаметра трубопровода, что способствует минимизации гидравлических потерь и предотвращает возможные аварийные ситуации.
Стандарт предусматривает два типа переходов:
-
Концентрические переходы применяются в вертикальных и горизонтальных трубопроводах, где требуется сохранение равномерности потока рабочей среды. Этот тип переходов является наиболее распространенным.
-
Эксцентрические переходы используются в горизонтальных трубопроводах для обеспечения свободного течения рабочей среды и предотвращения застойных зон.
Важно отметить, что стандарт распространяется исключительно на бесшовные изделия из стали. Сварные переходы, изготовленные из нескольких частей, не соответствуют требованиям данного нормативного документа.
Требования к производству
ГОСТ 17378-83 устанавливает строгие требования к материалам, размерам и методам контроля качества стальных бесшовных переходов.
Материалы
Переходы изготавливаются из стали, соответствующей требованиям других государственных стандартов. Наиболее часто используются стали марок Ст20, 09Г2С, 12Х18Н10Т, 15Х5М. Выбор конкретной марки стали зависит от условий эксплуатации трубопровода, таких как температура, давление и агрессивность рабочей среды.
Размеры и допуски
В стандарте приведены таблицы с основными размерами переходов, включая:
-
Диаметр концов перехода
-
Длину перехода
-
Толщину стенки
-
Радиус перехода
Особое внимание уделяется толщине стенки перехода, которая должна быть не меньше толщины стенки основного трубопровода. Также установлены допуски на отклонения размеров: например, отклонение диаметра не должно превышать 1 мм.
Контроль качества
При приемке партии переходов необходимо провести комплексную проверку их соответствия требованиям стандарта:
-
Маркировка: Каждый переход должен быть снабжен маркировкой, содержащей наименование предприятия-изготовителя, диаметр, толщину стенки, марку стали, номер партии и клеймо отдела технического контроля.
-
Визуальный осмотр: Поверхность переходов должна быть без дефектов, таких как трещины, ржавчина или заусенцы. Допускается наличие незначительных дефектов при условии их зашлифовки и глубины не более допустимых значений.
-
Измерение размеров: Контроль диаметра и толщины стенки осуществляется с использованием специализированных измерительных инструментов.
-
Документальное подтверждение: Сертификат качества должен содержать информацию о составе стали, результатах проведенных испытаний и соответствовать данным, указанным на маркировке.
Сравнение со стандартами
Существуют другие стандарты, регламентирующие производство переходов, например, ГОСТ 17376-2001. Основные различия между этими стандартами заключаются в технологии изготовления, допустимых параметрах эксплуатации и надежности:
/ Параметр / ГОСТ 17378-83 / ГОСТ 17376-2001 / /----------/----------------/----------------/ / Технология изготовления / Бесшовные (из цельного куска стали) / Сварные (из нескольких частей) / / Давление / До 100 кг/см² / До 25 кг/см² (для многих типоразмеров) / / Надежность / Выше, отсутствие сварного шва / Ниже, сварной шов может быть слабым местом / / Применение / Трубопроводы высокого давления, агрессивные среды / Трубопроводы низкого давления, системы вентиляции, водоснабжения и воздухоснабжения / / Стоимость / Выше / Ниже /
Рекомендации для специалистов
При работе с переходами рекомендуется учитывать следующие аспекты:
-
При заказе: Необходимо указывать диаметр, давление, марку стали и толщину стенки основного трубопровода, к которому будет присоединен переход.
-
При приемке: Следует проводить не только документальную проверку, но и визуальный осмотр и измерение размеров на месте.
-
Выбор материала: Для обеспечения совместимости рекомендуется использовать переходы из стали той же марки, что и основной трубопровод.
-
Для ответственных систем: В случае необходимости рекомендуется проводить дополнительные методы контроля, такие как ультразвуковая дефектоскопия, для выявления возможных дефектов.
ГОСТ 17378-83 является важным нормативным документом, который обеспечивает высокое качество и надежность стальных бесшовных переходов. Понимание и соблюдение требований данного стандарта является ключевым фактором при проектировании и эксплуатации трубопроводных систем.
