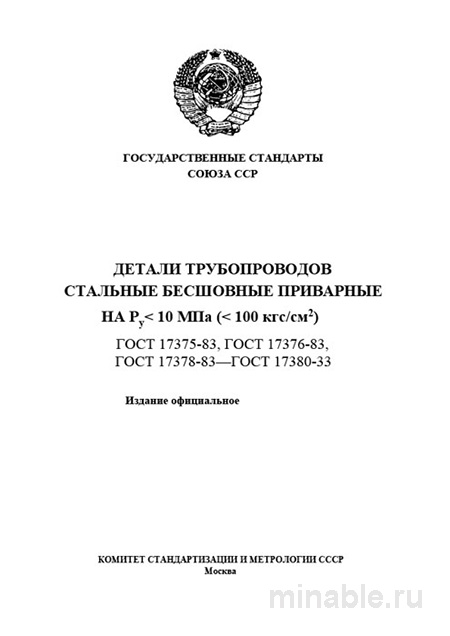

ГОСТ 17379-83: Разбор и описание стальных трубных деталей и эллиптических заглушек

Обзор стандарта ГОСТ 17379-83: Эллиптические заглушки в современной трубопроводной технике

В процессе проектирования и монтажа трубопроводных систем, работающих под высоким давлением, особое внимание уделяется качеству и надежности всех компонентов. Эллиптические заглушки, регламентируемые стандартом ГОСТ 17379-83, играют важную роль в обеспечении безопасности и стабильности функционирования трубопроводных систем. Данный стандарт, несмотря на свою давность, сохраняет актуальность как нормативный документ, регламентирующий требования к данным элементам трубопроводной арматуры. В данном обзоре рассмотрены основные аспекты применения, конструктивные особенности и критерии оценки качества эллиптических заглушек в соответствии с требованиями ГОСТ 17379-83.

Назначение и область применения эллиптических заглушек

Эллиптическая заглушка представляет собой конструктивный элемент трубопроводной арматуры, предназначенный для герметичного перекрытия торцов труб, ответвлений или иных отверстий. Эллиптическая форма данной детали обеспечивает равномерное распределение внутреннего давления, что позволяет использовать её в системах, работающих под высокими нагрузками, в условиях вибрационных воздействий и значительных температурных колебаний.

Область применения заглушек, соответствующих требованиям ГОСТ 17379-83, охватывает трубопроводные системы с рабочим давлением не более 10 МПа (100 кгс/см²) и диаметром труб в диапазоне от 50 до 400 миллиметров. Такие заглушки находят широкое применение в различных отраслях промышленности, включая теплоэнергетику, нефтегазовую промышленность, химическую промышленность и коммунальное хозяйство.

Конструктивные особенности и материалы

Стандарт ГОСТ 17379-83 детально регламентирует конструктивные параметры эллиптических заглушек, включая требования к материалам, форме и размерам.

Для изготовления данных элементов трубопроводной арматуры используются различные марки стали, такие как Ст20, 09Г2С и 15Х5М. Выбор конкретной марки стали зависит от условий эксплуатации, включая рабочее давление, температурные режимы и агрессивность рабочей среды.

Конструктивно заглушки могут быть выполнены в двух основных вариантах:

1. С цилиндрической частью для приварки встык.

2. С конической частью.

Габаритные размеры заглушек, включая высоту, радиус эллиптической части и длину крепежной зоны, строго нормируются стандартом. При этом толщина стенки цилиндрической или конической зоны должна соответствовать толщине стенки трубы, а толщина эллиптической части днища должна быть увеличена для обеспечения необходимой прочности и герметичности конструкции.

Контроль качества заглушек

Процесс контроля качества эллиптических заглушек включает несколько ключевых этапов:

1. Проверка сопроводительной документации: Паспорт качества должен содержать информацию о марке стали, результатах механических испытаний, а также испытаний на герметичность.

2. Внешний осмотр: Визуальная оценка поверхности заглушки на наличие дефектов, таких как трещины, вмятины, раковины или другие повреждения.

3. Измерительные работы: Контроль геометрических параметров, включая толщину стенки и высоту заглушки, с целью соответствия требованиям стандарта.

4. Гидравлические испытания: Производитель должен провести испытания на герметичность, результаты которых должны быть зафиксированы в паспорте изделия.

Сравнительный анализ с другими стандартами

Для выбора оптимальных конструктивных решений при проектировании трубопроводных систем необходимо учитывать различия между различными типами заглушек. Например, эллиптические заглушки, регламентируемые ГОСТ 17379-83, имеют следующие отличительные характеристики по сравнению с плоскими заглушками, соответствующими ГОСТ 17378-2001 или ГОСТ 32430-2013:

/ Параметр / Эллиптические заглушки (ГОСТ 17379-83) / Плоские заглушки (ГОСТ 32430-2013) / /---------------------------/----------------------------------------------------------------------/----------------------------------------------------------/ / Конструкция / Эллиптическое днище, бесшовная конструкция / Плоская конструкция, изготавливаемая из листового проката / / Распределение напряжений / Оптимальное, равномерное распределение / Концентрация напряжений в зоне сварного соединения / / Область применения / Высокое давление, вибрационные нагрузки / Низкое и среднее давление / / Масса / Более высокая масса / Меньшая масса / / Стоимость / Более высокая стоимость / Более низкая стоимость /

Рекомендации для специалистов

При выборе и использовании эллиптических заглушек рекомендуется учитывать следующие аспекты:

1. Технические требования: При заказе заглушек необходимо четко указывать марку стали и соответствие требованиям ГОСТ 17379-83, чтобы исключить использование материалов, не соответствующих нормативным требованиям.

2. Контроль качества: При приемке продукции следует требовать полный комплект сопроводительной документации и проводить проверку соответствия геометрических и механических параметров требованиям стандарта.

3. Технологические особенности монтажа: При монтаже заглушек необходимо строго соблюдать технологию сварки, чтобы избежать снижения прочностных характеристик конструкции.

Заключение

Стандарт ГОСТ 17379-83 является важным нормативным документом, регламентирующим требования к эллиптическим заглушкам, используемым в трубопроводных системах высокого давления. Соблюдение требований данного стандарта обеспечивает надежность и безопасность эксплуатации трубопроводных систем, что является ключевым фактором для успешной работы промышленных объектов и коммунальных систем.
