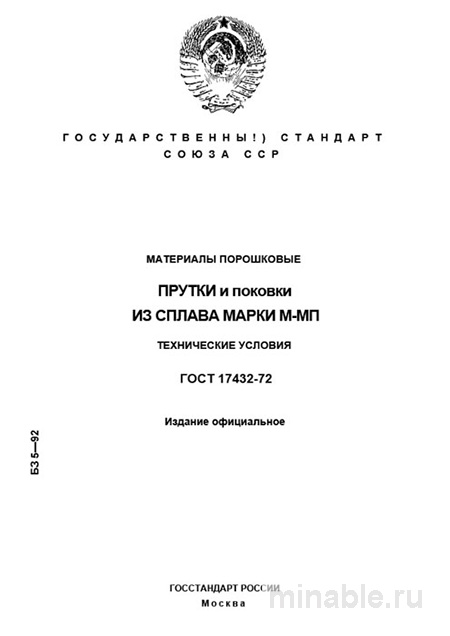

Обзор ГОСТ 17432-72: Практический аспект
В машиностроении для изготовления ответственных деталей, подвергающихся трению, критически важен правильный выбор материала. ГОСТ 17432-72 регламентирует производство порошковых прутков и поковок из меди с добавлением свинца (сплав М-МП). Этот стандарт имеет важное значение для технологов и специалистов по контролю качества. В данном обзоре мы рассмотрим его с точки зрения практического применения.
Характеристика сплава М-МП и область его применения
Сплав М-МП представляет собой медный сплав с содержанием свинца в диапазоне от 27% до 33%. Он предназначен для использования в условиях интенсивного трения, когда применение смазки ограничено. Основные области применения включают изготовление втулок подшипников, направляющих втулок, вкладышей и седел клапанов, а также деталей арматуры, эксплуатируемых в агрессивных средах.
Ключевым преимуществом сплава М-МП является сочетание антифрикционных свойств свинца и хорошей теплопроводности и обрабатываемости меди. Однако важно учитывать, что данный сплав наиболее эффективен в паре с закаленными или цементированными сталями. Использование его с материалами меньшей твердости может привести к ускоренному износу.
Основные требования к сплаву М-МП
Стандарт ГОСТ 17432-72 предъявляет строгие требования к химическому составу, механическим свойствам и другим характеристикам сплава М-МП.
Химический состав
Содержание свинца в сплаве должно находиться в пределах от 27% до 33%, остальное составляет медь и небольшое количество примесей. Поставщики могут пытаться снизить содержание свинца с целью экономии, однако это может негативно сказаться на эксплуатационных характеристиках деталей. Также необходимо контролировать содержание кислорода и неметаллических включений, так как эти параметры влияют на герметичность и долговечность изделий.
Механические свойства
Механические свойства сплава зависят от его формы:
-
Прутки: минимальное значение предела прочности на растяжение составляет 196 МПа, относительное удлинение должно быть не менее 4%, твердость по шкале Бринелля — от 25 до 45 единиц.
-
Поковки: предел прочности на растяжение должен быть не менее 245 МПа, относительное удлинение — не менее 6%, твердость по шкале Бринелля — от 35 до 55 единиц.
Плотность материала также является важным параметром. Для прутков она должна составлять не менее 9,2 г/см³, для поковок — не менее 9,3 г/см³. Низкая плотность может свидетельствовать о нарушении технологии производства и привести к разрушению деталей под нагрузкой.
Методы контроля качества
Контроль качества сплава М-МП осуществляется в два этапа:
-
Визуальный осмотр: изделия должны быть без трещин, расслоений, заусенцев и других дефектов поверхности.
-
Лабораторные исследования: включают проверку химического состава, твердости и плотности.
Визуальный контроль
При визуальном осмотре необходимо обращать внимание на следующие параметры:
-
Внешний вид: поверхность изделий должна быть гладкой, без видимых дефектов, таких как трещины, раковины или включения.
-
Размеры: изделия должны соответствовать установленным чертежам и техническим условиям.
Лабораторные исследования
-
Химический состав: контроль химического состава осуществляется на основании сертификатов производителя. Однако для дополнительной уверенности можно запросить проведение дополнительных лабораторных анализов.
-
Твердость: твердость сплава определяется методом измерения по шкале Бринелля.
-
Плотность: плотность изделий измеряется методом гидростатического взвешивания.
Сравнительный анализ с другими сплавами
Сплав М-МП имеет свои особенности и отличия по сравнению с другими медными сплавами, такими как БрС30 и ЛС59-1.
/ Параметр / ГОСТ 17432-72 (М-МП) / ГОСТ 13084-90 (БрС30) / ГОСТ 26704-93 (ЛС59-1) / /--------------------------/----------------------------------------------------------------------------------------------------------/--------------------------------------------------------------------------------------------------/--------------------------------------------------------------------------------------/ / Технология производства / Порошковая металлургия / Литье / Литье или деформация / / Основной состав / Cu + 27–33% Pb / Cu + 30% Pb (с добавлением никеля) / Cu + 57–60% Zn + 0,8–1,9% Pb / / Предел прочности на растяжение / 196–245 МПа / 60–80 МПа / 295–390 МПа (пруток) / / Твердость по шкале Бринелля / 25–55 единиц / 25–30 единиц / 75–85 единиц (пруток) / / Ключевые преимущества / Равномерная структура, хорошая обрабатываемость / Низкая стоимость, хорошие антифрикционные свойства / Высокая прочность, коррозионная стойкость / / Основные недостатки / Ограниченная прочность / Неоднородность структуры, низкая прочность / Сложность обработки, менее выраженные антифрикционные свойства / / Область применения / Ответственные узлы трения / Ненагруженные подшипники / Детали общего назначения /
Практические рекомендации
-
При закупке материалов: следует требовать полный комплект сопроводительной документации, включая сертификаты на химический состав и результаты лабораторных испытаний.
-
Внешний осмотр: необходимо внимательно проверять изделия на наличие трещин, расслоений и других дефектов поверхности, а также оценивать состояние поверхности на предмет наличия тусклого налета, который может свидетельствовать об окислении.
-
Контроль плотности: при возможности рекомендуется проводить измерение плотности методом гидростатического взвешивания.
-
Механическая обработка: сплав М-МП должен легко поддаваться механической обработке, образуя ровную стружку. Неровная стружка может указывать на наличие дефектов материала.
-
Условия хранения: изделия следует хранить в сухом и теплом месте для предотвращения коррозии.
Заключение
ГОСТ 17432-72 продолжает оставаться важным нормативным документом в области производства изделий из сплава М-МП. Его соблюдение обеспечивает высокое качество и надежность продукции, что особенно важно в условиях использования данных изделий в ответственных механизмах и системах.
