Методы оценки эффективности экранирования кабелей
В условиях современного технологического прогресса, где наблюдается значительное увеличение количества электронных устройств, обеспечение их надежной работы становится критически важным. Электромагнитные помехи представляют собой одну из основных проблем, влияющих на функционирование различных технических систем. Для защиты кабелей от этих помех применяется экранирование, однако возникает необходимость в объективной оценке его эффективности.
Актуальность вопроса

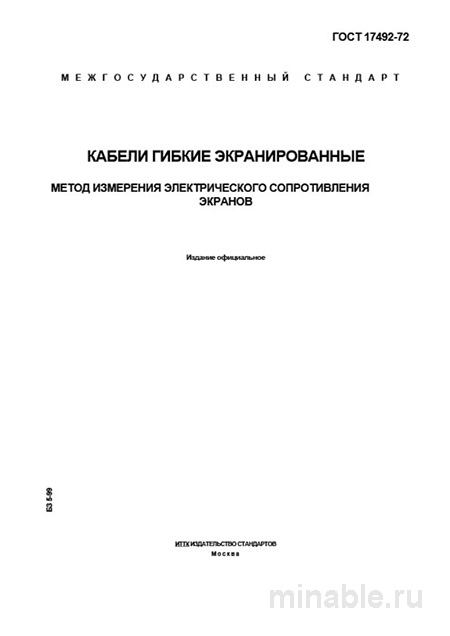

Экранирование кабеля представляет собой систему, предназначенную для минимизации воздействия внешних электромагнитных полей на передаваемый сигнал. ГОСТ 17492-72 устанавливает методологию измерения сопротивления экрана кабеля, что позволяет оценить его защитные свойства.
Цель проведения измерений
Целью измерений является определение качества экранирования кабеля, что позволяет исключить возможность возникновения сбоев в работе подключенного оборудования из-за проникновения электромагнитных помех.
Процедура проведения измерений
-
Отбор образца кабеля: Для проведения испытаний от кабеля отрезается отрезок длиной не менее одного метра.
-
Подготовка образца: С отобранного отрезка удаляются все элементы, которые могут повлиять на точность измерений.
-
Подключение измерительных приборов: Подключение приборов осуществляется таким образом, чтобы исключить возможные погрешности в результатах измерений.
-
Измерение сопротивления экрана: Проводится измерение сопротивления экрана кабеля, которое должно соответствовать установленным стандартам.
Важные аспекты проведения измерений
-
Замкнутость экрана: Экран кабеля должен быть полностью замкнутым на себя для обеспечения корректности измерений.
-
Температурный режим: Измерения должны проводиться при определенной температуре, обычно +20°C, что соответствует стандартным условиям эксплуатации.
-
Локализация измерений: Рекомендуется проводить измерения не только на концах кабеля, но и в его средней части для оценки однородности экранирующих свойств по всей длине.
Значение результатов измерений
Результаты измерений сопротивления экрана кабеля по ГОСТ 17492-72 позволяют оценить качество его экранирования и, соответственно, степень защиты от внешних электромагнитных помех. Недостаточная эффективность экранирования может привести к некорректной работе подключенного оборудования или его выходу из строя.
Дополнительные аспекты
Существуют также другие стандарты и методики, направленные на оценку защитных свойств кабелей, включая тесты на частотные характеристики экранирования. Однако ГОСТ 17492-72 фокусируется на измерении сопротивления экрана постоянному току, что является важным показателем качества экранирования.
Рекомендации
-
Изучение документации: Перед проведением измерений необходимо ознакомиться с технической документацией на кабель, где должна быть указана информация о требуемом сопротивлении экрана.
-
Соблюдение схемы подключения: Важно использовать правильную схему подключения измерительных приборов для получения точных результатов.
-
Многоточечные измерения: Для повышения точности оценки рекомендуется проводить измерения на различных участках кабеля.
-
Анализ возможных причин сбоев: В случае возникновения проблем с работой оборудования, необходимо провести диагностику кабеля на предмет соответствия его защитных свойств установленным стандартам.
В заключение, ГОСТ 17492-72 представляет собой надежный метод оценки качества экранирования кабелей, что позволяет обеспечить их эффективную защиту от электромагнитных помех и гарантировать стабильную работу подключенного оборудования.
