Описание

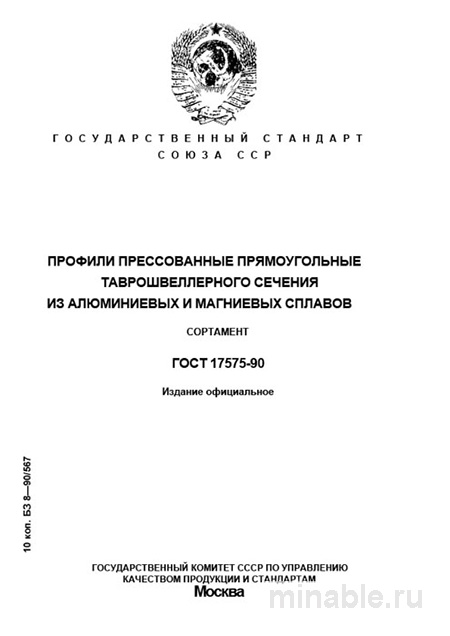

Обзор ГОСТ 17575-90: Применение алюминиевых таврошвеллеров
При проектировании новых изделий инженеры и конструкторы используют специальные формы, обеспечивающие необходимую прочность, легкость и экономичность конструкции. Одной из таких форм являются прессованные алюминиевые таврошвеллеры, регламентируемые ГОСТ 17575-90. Эти изделия широко применяются в машиностроении, авиастроении, судостроении и строительстве. Несмотря на то, что стандарт был разработан достаточно давно, он продолжает оставаться актуальным и востребованным. В данном обзоре рассматриваются особенности применения ГОСТ 17575-90 на практике.
Назначение и область применения ГОСТ 17575-90
ГОСТ 17575-90 устанавливает требования к размерам и техническим характеристикам алюминиевых таврошвеллеров, которые представляют собой металлические балки, получаемые методом прессования. Прессование обеспечивает высокую точность геометрических параметров и повышенную прочность изделий.
Таврошвеллеры используются для создания элементов конструкций, подверженных значительным изгибающим нагрузкам. Основные области их применения включают:
-
Рамы и каркасы машин и специальной техники.
-
Опоры для воздушных и морских судов.
-
Подъемные механизмы и устройства.
-
Элементы строительных конструкций, такие как мосты и перекрытия зданий.
Стандарт разделяет таврошвеллеры на два типа: тавры (обозначение "Т") и швеллеры (обозначение "Ш"). Важно отметить, что термин "прямоугольный" в данном контексте означает, что полки балок имеют строго прямоугольную форму без каких-либо отклонений.
Технические характеристики балок
Материалы изготовления
Для производства таврошвеллеров используются алюминиевые сплавы и магниевые сплавы. Наиболее распространены алюминиевые сплавы, обладающие высокой прочностью, легкостью и устойчивостью к коррозии. К числу таких сплавов относятся:
-
АМг2, АМг3, АМг5: сплавы, отличающиеся хорошей свариваемостью и высокой механической прочностью.
-
АД31, АД33, АД35: сплавы, поддающиеся термической обработке (закалке), что позволяет повысить их прочностные характеристики.
-
МА2-1: магниевый сплав, применяемый реже из-за сложности обработки и меньшей коррозионной стойкости по сравнению с алюминиевыми сплавами.
Выбор сплава определяется условиями эксплуатации изделия. Например, для конструкций, требующих сварки, предпочтительны сплавы АМг, сохраняющие свои свойства после термического воздействия.
Геометрические параметры
Размеры таврошвеллеров обозначаются в формате "Т (или Ш) h x b x s", где:
-
h – высота балки.
-
b – ширина полки.
-
s – толщина стенки.
Например, "Т 30x30x3" обозначает тавр с высотой и шириной полки 30 мм и толщиной стенки 3 мм. Стандарт устанавливает строгие допуски на геометрические параметры, обеспечивающие соответствие изделий заданным требованиям.
Механические свойства
Прочность таврошвеллеров определяется их способностью выдерживать статические и динамические нагрузки. Этот параметр зависит от химического состава сплава, технологии его обработки и геометрических характеристик изделия. Механические свойства, такие как предел текучести и предел прочности, регламентируются стандартом и подтверждаются испытаниями.
Контроль качества
При поступлении на производство таврошвеллеры подвергаются комплексному контролю качества, включающему следующие этапы:
-
Внешний осмотр: проверка изделий на наличие дефектов, таких как трещины, вмятины и другие повреждения.
-
Измерение геометрических параметров: сверка размеров балок с требованиями стандарта.
-
Маркировка: нанесение идентификационных знаков, содержащих информацию о производителе, материале, номере партии и других данных.
-
Документирование: предоставление сертификатов соответствия, подтверждающих соответствие продукции требованиям ГОСТ 17575-90 и других нормативных документов.
Сравнение с другими стандартами
ГОСТ 17575-90 имеет ряд отличий от других стандартов, регулирующих производство алюминиевых балок. Например, ГОСТ 8617-81 также описывает алюминиевые таврошвеллеры, но форма полок в данном стандарте отличается наличием небольшого уклона. Это упрощает процесс производства, но может привести к снижению точности размеров и ухудшению механических характеристик изделий.
Рекомендации по применению
Для инженеров и конструкторов
При проектировании конструкций с использованием таврошвеллеров рекомендуется:
-
Указывать в проектной документации не только обозначение балки, но и информацию о материале, технологии обработки и других характеристиках.
-
При необходимости обеспечения высокой точности геометрических параметров уточнять у производителя возможность изготовления изделий с более жесткими допусками.
-
Для сварных соединений выбирать сплавы, сохраняющие свои механические свойства при термическом воздействии.
Для потребителей
При приобретении таврошвеллеров необходимо:
-
Запрашивать у поставщика полную информацию о продукции, включая обозначение балки, материал, состояние и соответствие стандарту.
-
Включать в договор условия проверки качества изделий, а также требования к документам, подтверждающим их соответствие требованиям ГОСТ 17575-90.
-
Убедиться в наличии всех необходимых сертификатов и сопроводительных документов.
Заключение
ГОСТ 17575-90 является важным нормативным документом, обеспечивающим качество и надежность алюминиевых таврошвеллеров. Применение данного стандарта позволяет создавать конструкции, отвечающие современным требованиям к прочности, долговечности и экономической эффективности. Для достижения оптимальных результатов при проектировании и эксплуатации изделий необходимо тщательно подходить к выбору материалов, геометрических параметров и методов контроля качества.
