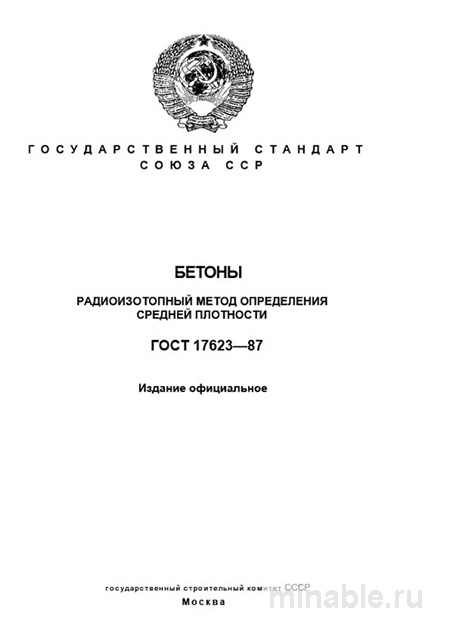

Обзор ГОСТ 17623-87: Методы неразрушающего контроля плотности бетона
В области строительства и машиностроения существует необходимость в оперативном и точном определении качества бетонных конструкций. Государственный стандарт ГОСТ 17623-87 регламентирует метод контроля плотности бетона с использованием радиоактивного излучения, который позволяет осуществлять проверку без физического разрушения материала. Данный метод представляет собой эффективное средство для мониторинга качества бетонных изделий на всех этапах строительства и эксплуатации.
Цели и задачи метода
Метод, описанный в ГОСТ 17623-87, направлен на измерение плотности бетона с применением гамма-излучения. Основное преимущество данной методики заключается в возможности проведения контроля без нарушения целостности конструкции, что исключает необходимость изъятия образцов и минимизирует затраты времени и ресурсов.
Принцип действия метода основан на прохождении гамма-лучей через бетонную конструкцию. Интенсивность излучения, прошедшего через материал, обратно пропорциональна его плотности. Измерительное устройство фиксирует степень поглощения гамма-лучей, что позволяет определить плотность бетона.
Технические аспекты применения
Стандарт устанавливает строгие требования к используемому оборудованию и условиям проведения измерений.
Необходимое оборудование
Для реализации метода применяются специализированные приборы, известные как гамма-плотномеры. Основные компоненты прибора включают источник гамма-излучения (например, изотоп цезий-137) и детектор излучения. Перед началом измерений прибор должен быть предварительно настроен с использованием контрольных образцов бетона, идентичных по составу и характеристикам проверяемому материалу.
Методика проведения измерений
Существует два основных способа реализации метода:
-
Сквозное просвечивание: Гамма-лучи направляются через бетонную конструкцию с одной стороны, а детектор регистрирует их с противоположной стороны. Данный метод оптимален для контроля крупных и массивных элементов.
-
Метод отражения: Источник и детектор располагаются с одной стороны от бетонной конструкции. Этот способ менее точен, но более прост в исполнении.
Важным фактором является учет влажности бетона, так как влажные материалы имеют более высокую плотность по сравнению с сухими. Для корректировки результатов измерений используются дополнительные приборы, предназначенные для определения уровня влажности.
Сравнительный анализ методов
Для оценки эффективности метода ГОСТ 17623-87 целесообразно провести его сопоставление с традиционным методом определения плотности бетона.
/ Показатель / Радиоизотопный метод (ГОСТ 17623-87) / Традиционный метод (ГОСТ 12730.1) / /------------------------------------------/---------------------------------------------------------------/------------------------------------------------------/ / Назначение / Оперативный контроль качества бетона без разрушения / Определение плотности бетона на основе образцов / / Объект контроля / Готовые бетонные изделия и конструкции / Образцы, вырезанные из бетонных конструкций / / Скорость проведения / Высокая, результат через несколько секунд / Низкая, требуется подготовка и анализ образцов / / Влияние на объект / Отсутствует, конструкция остается неповрежденной / Конструкция подвергается разрушению / / Точность измерений / Зависит от калибровки прибора и учета влажности / Высокая, но применима только к образцам / / Безопасность / Требуется соблюдение правил радиационной безопасности / Безопасен /
Рекомендации по применению
При использовании метода ГОСТ 17623-87 следует учитывать ряд важных аспектов:
-
Обеспечение безопасности: Работа с радиоактивными источниками требует наличия соответствующих разрешений и строгого соблюдения норм радиационной безопасности.
-
Регулярная калибровка: Прибор должен регулярно проходить калибровку для учета изменений в составе и свойствах проверяемого бетона.
-
Учет влажности: В случае контроля влажных бетонных конструкций необходимо корректировать результаты измерений с учетом коэффициента влажности.
Проверка качества бетона при приемке
При проведении контрольных мероприятий необходимо обращать внимание на следующие параметры:
-
Однородность материала: Неоднородность структуры бетона может привести к искажению результатов измерений.
-
Наличие дефектов: Пустоты и раковины в бетонной конструкции могут существенно повлиять на показатели плотности.
-
Соответствие проектной документации: Плотность бетона должна соответствовать заданным проектным параметрам.
Заключение
Метод, регламентированный ГОСТ 17623-87, представляет собой эффективное средство неразрушающего контроля плотности бетонных конструкций. Для достижения высокой точности и надежности результатов необходимо соблюдать все требования стандарта, включая регулярную калибровку оборудования и учет внешних факторов, таких как влажность. Применение данного метода позволяет обеспечить высокое качество бетонных изделий и минимизировать риск возникновения дефектов.
