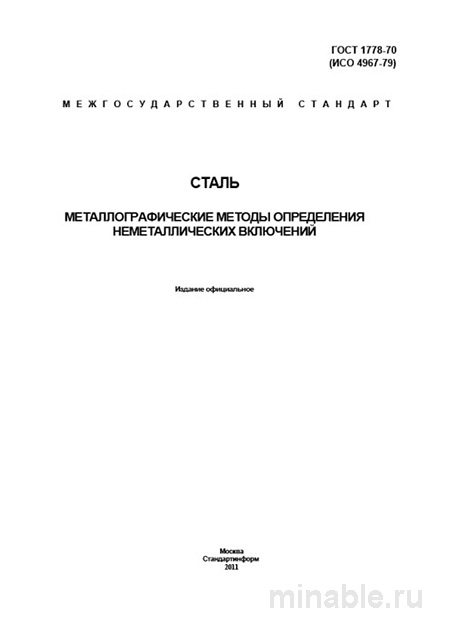

ГОСТ 1778-70: Комплексный Разбор Металлографических Методов Определения Неметаллических Включений

Обзор ГОСТ 1778-70: Инструмент для оценки качества металла

В сфере производства машин и оборудования, особенно в таких критически важных областях, как тяжелое, энергетическое или оборонное машиностроение, первостепенное значение имеет качество металла. Одним из ключевых нормативных документов, регламентирующих методы микроскопического анализа для определения содержания неметаллических включений (НВ) в стали, является ГОСТ 1778-70 «Сталь. Методы определения неметаллических включений». Несмотря на то, что данный стандарт был принят более полувека назад, он до сих пор широко применяется в отечественной практике. В данном обзоре мы рассмотрим основные положения и методологию ГОСТ 1778-70.

Цель и назначение стандарта

Основная цель ГОСТ 1778-70 заключается в установлении унифицированного метода для определения количества и типа неметаллических включений в стали с использованием микроскопического анализа. Этот стандарт позволяет получить общую оценку качества металла, выявляя наличие и распределение вредных примесей.

Стандарт распространяется на все виды листового и сортового проката, поковки и штамповки, изготовленные из различных типов стали, включая углеродистые, легированные и инструментальные стали. ГОСТ 1778-70 тесно связан с техническими условиями (ТУ), которые регламентируют допустимые значения содержания и типов неметаллических включений для конкретных видов продукции.

Важно отметить, что ГОСТ 1778-70 не предназначен для проведения точного химического анализа состава примесей. Его задача заключается в предоставлении общей информации о количестве, размере и распределении неметаллических включений в структуре металла. Для более детального анализа состава примесей применяются специализированные методы, такие как электронная микроскопия или микрорентгеноспектральный анализ.

Методология анализа

Метод, описанный в ГОСТ 1778-70, основывается на визуальном сравнении микроструктуры образца с эталонными изображениями неметаллических включений, которые также приведены в стандарте.

Классификация неметаллических включений

ГОСТ 1778-70 классифицирует неметаллические включения на четыре основные категории:

1. Оксиды: представляют собой хрупкие и непластичные частицы округлой или угловатой формы. Примером оксида является глинозём (Al₂O₃).

2. Сульфиды: характеризуются пластичностью и вытянутой формой, часто располагающейся вдоль направления прокатки или ковки. Примером сульфида является сульфид марганца (MnS).

3. Силикаты: могут быть как пластичными, так и хрупкими, обладают сложной морфологией.

4. Нитриды и другие мелкие включения: включают различные типы микроструктурных дефектов.

Для каждой категории неметаллических включений стандарт содержит специальные шкалы баллов, с помощью которых проводится оценка.

Процедура проведения анализа

Анализ проводится на специально подготовленных металлографических шлифах, которые представляют собой поперечные или продольные срезы исследуемого материала. Шлифы подвергаются тщательной полировке и шлифовке для удаления деформированного слоя и обеспечения оптимальных условий для микроскопического анализа. Исследование осуществляется с использованием оптического микроскопа при увеличении в диапазоне от 90 до 100 крат.

При анализе новой партии металла осматривается не менее нескольких полей зрения по всей площади шлифа, с особым вниманием к наиболее загрязнённым участкам. Окончательная оценка проводится по наихудшему полю зрения для предотвращения пропуска дефектов.

Особенности и ограничения метода

Несмотря на свою простоту и эффективность, метод, описанный в ГОСТ 1778-70, имеет определённые ограничения и особенности:

1. Субъективность оценки: Результаты анализа во многом зависят от квалификации и опыта специалиста, проводящего микроскопическое исследование.

2. Качество подготовки образца: Неправильная подготовка шлифа может привести к искажению результатов анализа, скрывая мелкие включения или создавая ложные дефекты.

3. Комплексный подход: Для получения более полной картины качества металла рекомендуется сочетать микроскопический анализ с макроскопическими методами исследования, такими как травление образцов на серной кислоте, что позволяет выявить скрытые дефекты структуры, такие как полосчатость или неоднородность.

На практике могут возникать ситуации, когда результаты анализа, полученные разными специалистами или организациями, различаются. Для предотвращения спорных ситуаций рекомендуется проведение совместных испытаний или привлечение независимых экспертов. В договоре поставки следует чётко указывать не только стандарт ГОСТ 1778-70, но и конкретные технические условия, регламентирующие допустимые значения содержания неметаллических включений.

Сравнительный анализ с другими стандартами

ГОСТ 1778-70 является одним из нескольких нормативных документов, регламентирующих оценку чистоты стали. Ниже представлено сравнение ГОСТ 1778-70 с другими стандартами:

/ Показатель / ГОСТ 1778-70 / ГОСТ 5639-82 (Метод выявления неметаллических включений) / ASTM E45 (Стандартный метод оценки содержания включений в стали) / /-------------------------------------------------------------------------------------------/------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------/------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------/--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------/ / Основное назначение / Визуальная оценка объема, размера и распределения неметаллических включений на готовом шлифе. / Макроскопическая оценка после травления, выявляющая неоднородности и скопления неметаллических включений. / Аналогично ГОСТ 1778-70, включает несколько систем счёта, таких как планаметрический метод и метод Джерни. / / Метод анализа / Сравнение с эталонными шкалами для оценки неметаллических включений. / Визуальная оценка макрошлифа после травления для выявления неоднородностей и скоплений сульфидов и силикатов. / Сравнение с эталонными шкалами или подсчёт полей зрения для оценки количества и распределения включений. / / Выявляемые дефекты / Микроскопические неметаллические включения. / Макроскопические дефекты, такие как сульфиды и силикаты, а также их скопления. / Микроскопические включения, с использованием более детализированной системы классификации. / / Объективность оценки / Субъективный метод, зависящий от квалификации специалиста. / Субъективный метод, зависящий от квалификации специалиста. / Более объективный метод благодаря использованию различных систем анализа. /

Примечания: ГОСТ 5639-82 часто используется в дополнение к ГОСТ 1778-70 для получения более полной картины качества металла.

Рекомендации для специалистов

На основании практического опыта работы с ГОСТ 1778-70 можно сформулировать следующие рекомендации:

При приёмке продукции:

1. Требовать протоколы испытаний: В протоколах должны быть указаны номер плавки, из которой был взят образец, увеличение микроскопа, а также результаты оценки по каждому типу неметаллических включений.

2. Проводить анализ однородности партии: Для больших партий продукции рекомендуется брать образцы из различных частей партии для обеспечения репрезентативности результатов.

3. Сравнительный анализ с ТУ: Необходимо сверять результаты анализа с техническими условиями, регламентирующими допустимые значения содержания примесей для конкретного вида продукции.

Ключевые аспекты анализа:

• Оксиды и силикаты: Эти типы неметаллических включений являются наиболее опасными, так как могут стать причиной образования трещин и существенно снизить прочность металла. Даже незначительное превышение допустимого содержания этих включений может потребовать дополнительных исследований или отказа от партии продукции.

• Сульфиды: Хотя сульфиды менее опасны по сравнению с оксидами и силикатами, их значительное содержание может ухудшить механические свойства металла, особенно в направлении, перпендикулярном оси прокатки, и затруднить его обработку.

• Распределение включений: Неравномерное распределение неметаллических включений является более критичным, чем их общее количество. Локальные скопления включений могут стать причиной образования дефектов и снижения качества продукции.

Выявление дефектов:

Для повышения эффективности контроля качества рекомендуется внедрение системы входного контроля, в которой задействованы квалифицированные специалисты, оснащённые современным микроскопическим оборудованием и возможностью фотофиксации образцов. Это позволит проводить объективную оценку качества металла и фиксировать спорные моменты для последующего предъявления претензий поставщику.

Заключение

ГОСТ 1778-70 остаётся важным и актуальным нормативным документом, который обеспечивает быстрый и наглядный метод оценки качества стали. Его преимущества заключаются в простоте применения, наглядности результатов и соответствии многим отечественным техническим условиям. Для достижения максимальной эффективности контроля качества металла необходимо учитывать ограничения метода, обеспечивать квалифицированное выполнение анализа и строго следовать установленной методике. В сочетании с более точными и специализированными методами анализа, ГОСТ 1778-70 обеспечивает надёжную систему контроля качества на этапе металловедения.
