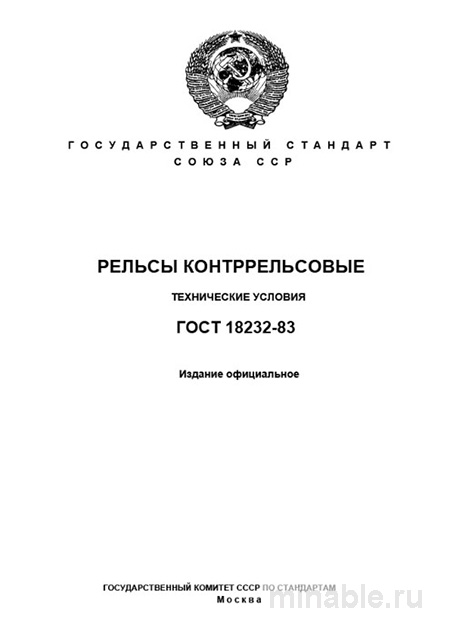

Обзор ГОСТ 18232-83: Контррельсы в контексте практического применения
В процессе проектирования и изготовления машин, оборудования для тяжелой промышленности и железнодорожных путей первостепенное значение имеет надежность всех конструктивных элементов. Одним из таких элементов являются контррельсовые рельсы, функции которых регулируются ГОСТ 18232-83. Этот нормативный документ представляет собой совокупность требований, направленных на обеспечение качества продукции, и является важным руководством для специалистов, осуществляющих контроль и приемку изделий.
Назначение и области применения контррельсов
Контррельсы предназначены для предотвращения схода колесных пар подвижного состава с рельсового пути в потенциально опасных зонах, таких как стрелочные переводы, мостовые конструкции, кривые участки пути и другие элементы инфраструктуры. Они выполняют функцию дополнительного барьера безопасности, способствуя минимизации последствий аварийных ситуаций и предотвращая значительные повреждения подвижного состава и путевой структуры.
ГОСТ 18232-83 распространяется на контррельсы типов Р50, Р65 и Р75, используемые на железных дорогах и в различных строительных проектах. Важно отметить, что стандарт регламентирует параметры только тех контррельсов, которые поставляются отдельно от стрелочных переводов, что обеспечивает корректную организацию процесса контроля и приемки на производственных предприятиях.
Требования к качеству контррельсов
ГОСТ 18232-83 устанавливает строгие требования к основным характеристикам контррельсов, включая материалы, геометрические параметры и эксплуатационные свойства.
Материалы и прочностные характеристики
Для изготовления контррельсов используются стали марок М76Ф и М76, которые подвергаются специальной термической обработке, включая закалку, что обеспечивает их высокую прочность. Сердцевина головки рельса должна обладать ударной вязкостью не менее 29 Дж/см², что гарантирует устойчивость к механическим нагрузкам и предотвращает разрушение при ударах.
Геометрические параметры
Стандарт устанавливает четкие требования к размерам и форме контррельсов. Длина изделий может составлять 12,5 или 25 метров, при этом допустимые отклонения массы не должны превышать 2,5%. Критические параметры геометрии включают высоту профиля, ширину подошвы и высоту головки рельса. Особое внимание уделяется прямолинейности рельсов: прогиб не должен превышать 1 мм на каждый метр длины и 4 мм по всей длине изделия. Это требование обеспечивает плотное прилегание контррельсов к основным рельсам и равномерное распределение нагрузок.
Методы контроля качества контррельсов
Процесс контроля качества контррельсов включает несколько последовательных этапов:
-
Визуально-измерительный контроль: Проверка изделий на наличие дефектов, таких как трещины, сколы и другие механические повреждения. Измерение геометрических параметров осуществляется с использованием специализированных инструментов.
-
Документальная проверка: Обязательное наличие сертификата соответствия, в котором указываются данные о металлургической плавке, результаты механических испытаний и химический анализ стали. В случае работы с новыми поставщиками осуществляется лабораторная проверка предоставленных документов.
-
Нанесение маркировки: На каждом рельсе должны быть указаны наименование завода-изготовителя, месяц и год производства, а также клеймо технического контроля. Отсутствие маркировки является критическим дефектом.
Сравнительный анализ ГОСТ 18232-83 и ГОСТ Р 51685-2013
Для более глубокого понимания различий между контррельсами и обычными рельсами целесообразно провести сравнительный анализ соответствующих нормативных документов.
/ Критерий / ГОСТ 18232-83 (Контррельсы) / ГОСТ Р 51685-2013 (Железнодорожные рельсы) / /---------------------------------/---------------------------------------------------------------------------------------------------------------------------/-------------------------------------------------------------------------------------------------------------------------------/ / Основное назначение / Предохранение от схода с рельсов, восприятие ударных нагрузок / Несение основной нагрузки от поездов, формирование рельсового пути / / Ключевое требование к материалу / Повышенная ударная вязкость, объемная закалка / Высокая износостойкость, термоупрочнение / / Типовые дефекты при приемке / Отклонения в геометрии, недостаточная твердость / Отклонения по форме, дефекты поверхности / / Допуски по массе / ±2,5% / ±1% (для рельсов категории Б1) /
Рекомендации для специалистов
На основании многолетнего опыта работы с ГОСТ 18232-83 можно сформулировать следующие рекомендации:
-
Выбор поставщика: Рекомендуется отдавать предпочтение специализированным предприятиям, имеющим современное оборудование и опыт производства рельсовой продукции. При заключении договоров необходимо запрашивать сертификаты соответствия на несколько последних партий продукции.
-
Приемка на склад: В процессе приемки рекомендуется осуществлять выборочную проверку прямолинейности не менее 10% партии с использованием проверенных измерительных инструментов.
-
Визуальный осмотр: Особое внимание следует уделять состоянию рабочей грани головки рельса, которая контактирует с колесами подвижного состава. Любые дефекты в данной области являются недопустимыми.
-
Документальная проверка: Необходимо убедиться в соответствии номера плавки стали, указанного в сертификате, с клеймом на рельсе.
-
Условия хранения: Контррельсы следует хранить на деревянных подкладках, предотвращающих их прогиб и контакт с землей. Также необходимо принимать меры по защите изделий от коррозии.
Заключение
ГОСТ 18232-83 является ключевым нормативным документом, обеспечивающим высокое качество и надежность контррельсовых рельсов. Соблюдение требований данного стандарта на всех этапах производства, эксплуатации и технического обслуживания гарантирует безопасность и долговечность железнодорожных путей.
