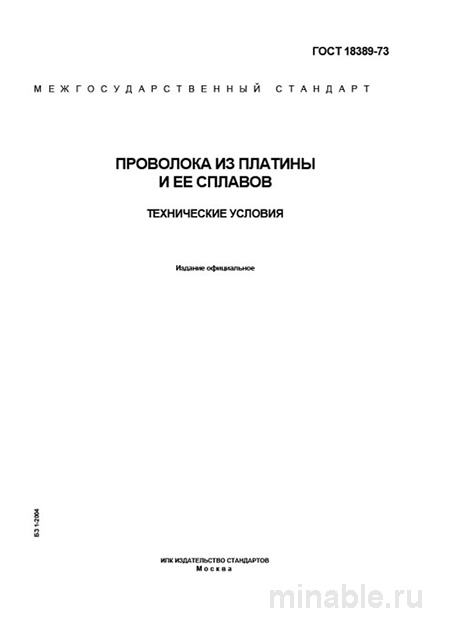

Обзор ГОСТ 18389-73: Проволока из платины и ее сплавов. Общие требования
В современных отраслях промышленности, таких как машиностроение и приборостроение, предъявляются высокие требования к материалам. Проволока из платины и ее сплавов является ключевым компонентом в производстве термопар, катализаторов, электродов и других изделий, эксплуатируемых в экстремальных условиях. ГОСТ 18389-73 представляет собой нормативный документ, регулирующий технические условия производства и поставки данной продукции. В данном обзоре я, как инженер-технолог с пятнадцатилетним опытом, предоставлю профессиональный анализ содержания и практического применения данного стандарта.
Назначение стандарта
ГОСТ 18389-73 устанавливает требования к производству и поставке проволоки из платины и ее сплавов, включая холоднотянутую и горячекатаную продукцию. Документ охватывает проволоку из платины различных марок, а также из бинарных и многокомпонентных сплавов с иридием, родием, палладием и рутением. Стандарт применяется в электротехнике, химической, медицинской промышленности, а также в научных исследованиях.
Проволока из платины и ее сплавов используется в ситуациях, требующих высокой коррозионной стойкости и стабильности материала. Например, при изготовлении нагревательных элементов, термопар, катализаторов и других изделий, эксплуатируемых в условиях высоких температур и агрессивных сред. Стандарт не предназначен для применения в ювелирной промышленности, где важны эстетические характеристики материала.
Основные требования стандарта
ГОСТ 18389-73 регламентирует параметры проволоки, включая химический состав, геометрические размеры, механические свойства и методы контроля качества.
Химический состав
Проволока изготавливается из платины высокой чистоты (не менее 99,9%), а также из бинарных и многокомпонентных сплавов. Примеры сплавов:
-
ПлИр10 (платина-иридий 10%) — для повышения прочности и термостойкости;
-
ПлРд7 (платина-родий 7%) — для увеличения износостойкости;
-
ПлПд (платина-палладий) — для оптимизации экономических характеристик.
Содержание примесей, таких как свинец, висмут, железо и другие, строго нормируется, так как они могут негативно влиять на эксплуатационные свойства проволоки.
Геометрические размеры
Стандарт регламентирует диаметр проволоки в диапазоне от 0,08 до 5,00 мм с различными допусками на точность в зависимости от размера:
-
Для диаметров менее 0,5 мм допуск составляет ±0,010 мм;
-
Для диаметров от 0,5 до 1,0 мм — ±0,015 мм;
-
Для диаметров более 3,0 мм — ±0,030 мм.
Точные геометрические параметры обеспечивают взаимозаменяемость и надежность соединений в производственных процессах.
Механические свойства
В зависимости от состояния поставки проволока может быть нагартованной или отожженной, что влияет на ее механические характеристики:
-
Нагартованная проволока обладает высокой прочностью, но низкой пластичностью;
-
Отожженная проволока отличается высокой гибкостью и пластичностью, но меньшей прочностью.
Выбор конкретного состояния проволоки зависит от требований к изделию.
Методы контроля качества
Для подтверждения соответствия продукции требованиям стандарта применяются следующие методы контроля:
-
Визуальный осмотр поверхности проволоки на предмет дефектов и повреждений.
-
Измерение диаметра в нескольких сечениях с помощью микрометра.
-
Испытание на гибкость для проволоки диаметром более 0,5 мм.
-
Химический анализ для определения состава материала.
В случае необходимости проводятся дополнительные испытания и лабораторные исследования.
Сравнение с другими стандартами
Для более глубокого понимания специфики ГОСТ 18389-73 проведем его сравнение с аналогичными стандартами на проволоку:
/ Стандарт / Основное назначение / Ключевые свойства / Типичные марки / Допуски по диаметру (для 0,5 мм), мм / /----------------------/-----------------------------------------------------/-------------------------------------------------/---------------------------------------/-------------------------------------/ / ГОСТ 18389-73 / Высокотемпературные применения, агрессивные среды / Коррозионная стойкость, термостабильность / Пл99,9, ПлИр10, ПлРд7 / ±0,010 / / ГОСТ 6836-2005 / Электротехника общего назначения / Стабильное удельное сопротивление, паяемость / МНМц40-1,5, МНМц43-0,5 / ±0,010 / / ГОСТ 12766.1-90 / Точные измерительные приборы / Высокое и стабильное удельное сопротивление / Х20Н80, Х15Н60 / ±0,010 /
Из таблицы видно, что ГОСТ 18389-73 ориентирован на материалы с особыми свойствами, используемыми в специфических областях применения.
Рекомендации по работе с проволокой
При работе с проволокой из платины и ее сплавов рекомендуется учитывать следующие аспекты:
-
Выбор сплава:
-
Для термопар следует использовать специализированные сплавы, соответствующие ГОСТ Р 8.585. Применение чистой платины может привести к несоответствию эксплуатационным требованиям.
-
Для изготовления контактов и электродов рекомендуется применять проволоку с добавлением иридия для повышения прочности.
-
В химической аппаратуре часто достаточно использовать проволоку из чистой платины, если не требуются особые механические свойства.
-
-
При приемке продукции:
-
Обязательно проверяйте паспорт изделия с указанием номера плавки, особенно в отраслях, требующих повышенной надежности, таких как медицина или авиация.
-
Измеряйте диаметр проволоки микрометром для соответствия требованиям стандарта.
-
Визуально осматривайте поверхность проволоки на наличие дефектов и цветов побежалости, свидетельствующих о нарушении технологии производства.
-
Проводите проверку упругости нагартованной проволоки для подтверждения ее эксплуатационных характеристик.
-
Заключение
ГОСТ 18389-73 является важным нормативным документом, регламентирующим производство и поставку проволоки из платины и ее сплавов. Соблюдение требований стандарта обеспечивает надежность и долговечность изделий, что особенно важно в условиях высоких температур, агрессивных сред и повышенных нагрузок. Для успешного применения продукции необходимо правильно выбирать сплав, проводить тщательный контроль качества и учитывать эксплуатационные характеристики проволоки.
