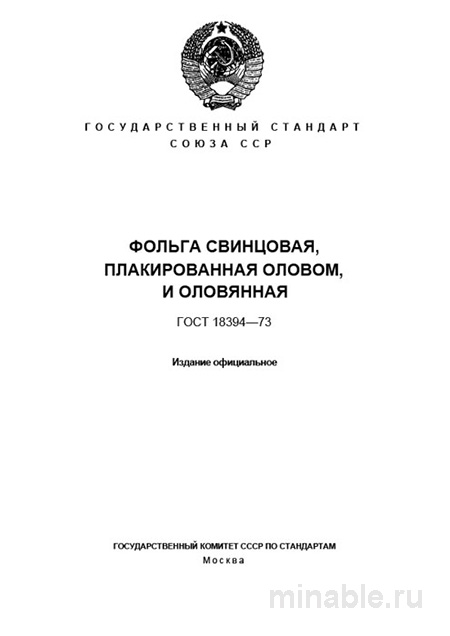

ГОСТ 18394-73: Комплексный разбор фольги свинцовой плакированной оловом и оловянной

Обзор ГОСТ 18394-73: Оловянная и плакированная свинцовая фольга

В современной промышленности, несмотря на внедрение инновационных материалов, свинец и олово продолжают играть важную роль в производстве изделий, требующих создания прочных и коррозионно-стойких соединений. ГОСТ 18394-73 представляет собой основополагающий нормативный документ, регламентирующий технические требования к оловянной и плакированной свинцовой фольге. Данный стандарт является ключевым для обеспечения высокого качества продукции и предотвращения дефектов при сборке.

Назначение фольги

Стандарт ГОСТ 18394-73 определяет требования к двум типам фольги:

1. Плакированная свинцовая фольга с оловом: Основа из свинца обеспечивает материалу необходимую пластичность и удобство в обработке, а тонкий слой олова способствует легкому соединению с другими элементами и защищает от коррозии. Применяется для изготовления прокладок, уплотнителей и защитных экранов.

2. Оловянная фольга: Используется в качестве припоя или для создания особо прочных соединений в условиях, где использование свинца недопустимо, например, в пищевой и медицинской промышленности.

Основные области применения фольги включают:

• электронику;

• автомобилестроение (топливные системы, радиаторы);

• холодильное оборудование.

Основные требования стандарта

ГОСТ 18394-73 устанавливает строгие технические условия, соблюдение которых является обязательным.

Состав и марки

Стандарт регламентирует содержание примесей в материале, что влияет на его технологические характеристики, такие как способность к пайке и гибкость.

• Свинцовая основа: Должна соответствовать маркам С, С1 или С2. Наиболее часто используется марка С1, которая характеризуется оптимальным сочетанием качества и стоимости.

• Олово: Должно соответствовать маркам О1 или О2. Важным параметром является минимальное содержание олова, которое должно составлять не менее 4% от общей толщины фольги с каждой стороны.

Геометрические параметры

Данный раздел стандарта содержит требования к основным геометрическим характеристикам фольги.

• Толщина: Для плакированной фольги варьируется в пределах от 0,05 до 0,50 мм, для оловянной фольги — от 0,05 до 0,20 мм. Допуск по толщине не должен превышать ±10%.

• Ширина: Должна находиться в диапазоне от 20 до 300 мм с допуском до +2 мм.

• Толщина оловянного покрытия: Определяется как не менее 4% от общей толщины фольги с каждой стороны и контролируется с помощью специализированных приборов, таких как рентгенфлуоресцентные анализаторы.

Механические свойства

Фольга должна обладать высокой механической прочностью и пластичностью. В частности, материал должен выдерживать изгиб на 180 градусов без образования трещин и отслоений. Поверхность фольги должна быть гладкой, без видимых дефектов.

Методы контроля качества

Для обеспечения соответствия продукции требованиям ГОСТ 18394-73 необходимо проведение следующих контрольных мероприятий:

1. Визуальный осмотр: Осуществляется путем развертывания рулона на длину от 1 до 2 метров с целью выявления дефектов поверхности, таких как вмятины или загрязнения.

2. Измерительный контроль: Включает измерение толщины фольги микрометром и ширины штангенциркулем.

3. Контроль содержания олова: Проводится с использованием рентгенфлуоресцентного анализа для определения толщины оловянного покрытия.

4. Испытание на изгиб: Фольга подвергается изгибу на 180 градусов для оценки ее механических свойств и выявления возможных дефектов.

Сравнение с другими стандартами

Для более глубокого понимания специфики ГОСТ 18394-73 целесообразно провести его сравнение с другим стандартом, например, ГОСТ 618-73, который регламентирует производство свинцовой фольги.

\

Параметр / ГОСТ 18394-73 (Фольга плакированная) / ГОСТ 618-73 (Фольга свинцовая) \ ------------------------------------/---------------------------------------/----------------------------------/ Основное назначение / Пайка, создание соединений / Герметизация, изоляция, защита от радиации / Поверхность / Покрыта оловом / Чистый свинец, подвержен коррозии / Коррозионная стойкость / Высокая / Низкая / Ключевое свойство / Паяемость, удобство обработки / Пластичность, радиационная защита / Допуски по толщине / ±10% / От -10% до +20% /

Как видно из таблицы, плакированная свинцовая фольга и обычная свинцовая фольга имеют различное назначение и свойства, что делает их использование в одних и тех же условиях нецелесообразным.

Рекомендации для специалистов

1. Технологам: При оформлении технической документации рекомендуется указывать полное обозначение материала, например: Фольга СрО1-0,2х100 ГОСТ 18394-73, что позволит избежать ошибок при заказе.

2. Специалистам по закупкам: Помимо изучения сертификатов качества, необходимо проводить дополнительную проверку соответствия продукции требованиям стандарта, включая визуальный осмотр, измерительный контроль и проверку содержания олова.

3. Всем заинтересованным сторонам: Важно соблюдать условия хранения и транспортировки фольги, защищая материал от воздействия влаги и механических повреждений.

Таким образом, ГОСТ 18394-73 является важным нормативным документом, обеспечивающим высокое качество оловянной и плакированной свинцовой фольги. Соблюдение требований стандарта и проведение регулярного контроля качества являются ключевыми факторами успешной производственной деятельности.
