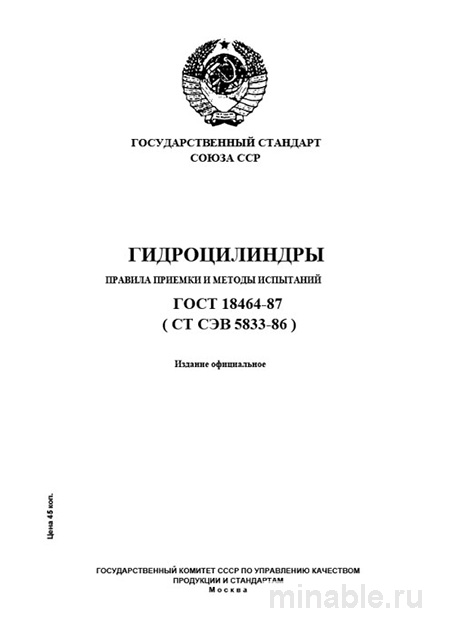

ГОСТ 18464-87: Гидроцилиндры – Разбор и Методы Испытаний

Обзор ГОСТ 18464-87: Методология контроля работоспособности гидроцилиндров

В процессе проектирования и производства технических систем ключевым аспектом является обеспечение надежности и функциональности всех компонентов. Одним из критически важных элементов является гидроцилиндр, который должен соответствовать строгим техническим требованиям и стандартам. ГОСТ 18464-87 представляет собой нормативный документ, регламентирующий методы контроля качества гидроцилиндров, способных выдерживать давление до 32 МПа.

Цель и область применения ГОСТ 18464-87

Целью данного стандарта является установление критериев и методик оценки работоспособности гидроцилиндров, включая проверку их герметичности, прочности и функциональных характеристик. ГОСТ 18464-87 применяется к гидроцилиндрам, предназначенным для эксплуатации в условиях высокого давления, и обеспечивает контроль соответствия их эксплуатационных параметров установленным требованиям.

Основные параметры оценки

1. Герметичность

Герметичность гидроцилиндра является ключевым параметром, характеризующим его способность удерживать рабочую жидкость внутри корпуса. Стандарт предусматривает два основных вида испытаний на герметичность:

• Проверка герметичности уплотнений: Определяется допустимое количество утечек рабочей жидкости через уплотнения в единицу времени.

• Проверка герметичности зазоров: Оценивается утечка жидкости между подвижными элементами, такими как поршень и цилиндр.

2. Прочность и функциональные характеристики

Для обеспечения надежности гидроцилиндров необходимо провести ряд испытаний, направленных на оценку их прочностных характеристик и функциональных возможностей:

• Испытание на прочность: Гидроцилиндр подвергается воздействию давления, превышающего номинальное значение в 1,5 раза, с выдержкой в течение 2 минут.

• Проверка хода штока: Оценивается максимальная длина хода и плавность перемещения штока.

• Измерение усилия на штоке: Определяется усилие, необходимое для перемещения штока, что позволяет оценить внутреннее состояние цилиндра.

Методология проведения испытаний

Для обеспечения достоверности результатов испытаний необходимо строго соблюдать установленные процедуры. Например, при проверке герметичности уплотнений гидроцилиндр должен быть установлен в положение штоком вниз, что позволяет максимально нагружать уплотнения и выявлять возможные дефекты.

Результаты испытаний фиксируются в протоколе, который должен содержать следующую информацию:

• Величина испытательного давления;

• Время проведения испытаний;

• Температура рабочей жидкости;

• Результаты оценки герметичности и прочности.

Отсутствие полного протокола испытаний может свидетельствовать о нарушении процедуры контроля качества.

Сравнительный анализ с другими стандартами

ГОСТ 18464-87 имеет схожие цели с другими стандартами, однако отличается спецификой применения. Например, ГОСТ 24856-2014 регламентирует контроль трубопроводной арматуры. Основные различия между стандартами представлены в таблице ниже:

/ Параметр / ГОСТ 18464-87 (Гидроцилиндры) / ГОСТ 24856-2014 (Арматура трубопроводная) / /-----------------------------/---------------------------------------------------/-----------------------------------------------------/ / Основной объект контроля / Герметичность уплотнений и зазоров / Герметичность затвора и соединений / / Испытание на прочность / Давление 1,5Pном, выдержка 2 минуты / Давление 1,5Pном, выдержка 5 минут / / Норматив по внешним утечкам / Нормируется в каплях/мин. (например, 0,1 кап/мин) / Полное отсутствие видимых утечек / / Испытание на ресурс / Не нормируется. Проверяется плавность хода / Нормируется количество циклов срабатывания /

Рекомендации по проведению контроля

При закупке и эксплуатации гидроцилиндров рекомендуется учитывать следующие аспекты:

1. Документация от поставщика:

   • Запросить полный отчет о проведенных испытаниях, заверенный подписью ответственного лица.

   • Убедиться в наличии акта испытаний на прочность, подтверждающего способность гидроцилиндра выдерживать рабочее давление.

2. Визуальный осмотр:

   • Проверить поверхность штока на наличие царапин, ржавчины и других дефектов.

   • Оценить состояние резьбы и крепежных элементов на предмет сколов и повреждений.

   • Убедиться в наличии четкой маркировки с указанием номера изделия, даты изготовления и направления движения штока.

3. Выявление дефектов:

   • Для обнаружения утечек внутри цилиндра необходимо провести нагрузочное испытание и зафиксировать скорость опускания штока.

   • Плавность хода штока проверяется путем медленного перемещения, что позволяет выявить возможные заедания.

   • Для оценки герметичности уплотнений гидроцилиндр устанавливается в положение штоком вниз и измеряется количество утечек в единицу времени.

Соблюдение вышеуказанных рекомендаций позволяет минимизировать риск отказа гидроцилиндров и обеспечить их надежную эксплуатацию в различных технических системах. ГОСТ 18464-87 остается актуальным нормативным документом, регламентирующим контроль качества и надежности гидроцилиндров.
